| ब्रांड नाम: | KAZ |
| मॉडल संख्या: | काजा-बी-106 |
| एमओक्यू: | 1 Unit |
| भुगतान की शर्तें: | T/T, Western Union, MoneyGram, L/C, D/A |
| आपूर्ति करने की क्षमता: | 2000 m2 / Month |
पीसीबी कारखाना निर्माता 94V0 पीसीबी बोर्ड एचडीआई प्रिंटेड सर्किट बोर्ड 100% ई-टेस्टिंग 600 मिमी x 1200 मिमी
1विशेषताएं
1एक स्टॉप OEM सेवा, चीन के शेन्ज़ेन में निर्मित
2. ग्राहक से Gerber फ़ाइल और BOM सूची द्वारा निर्मित
3. FR4 सामग्री, 94V0 मानक को पूरा करती है
4. एसएमटी, डीआईपी प्रौद्योगिकी समर्थन
5. सीसा मुक्त एचएएसएल, पर्यावरण संरक्षण
6यूएल, सीई, आरओएचएस अनुरूप
7डीएचएल, यूपीएस, टीएनटी, ईएमएस या ग्राहक की आवश्यकता द्वारा शिपिंग
2पीसीबीतकनीकी क्षमता
| एसएमटी | स्थिति की सटीकता:20 um |
| घटकों का आकारः0.4×0.2 मिमी ((01005) ¥130×79 मिमी, फ्लिप-चिप, क्यूएफपी, बीजीए, पीओपी | |
| अधिकतम घटक ऊंचाईः:25 मिमी | |
| पीसीबी का अधिकतम आकार:680×500 मिमी | |
| पीसीबी का न्यूनतम आकारः कोई सीमा नहीं | |
| पीसीबी मोटाईः0.3 से 6 मिमी | |
| पीसीबी वजन:3 किलो | |
| वेव-सोल्डर | पीसीबी की अधिकतम चौड़ाई:450 मिमी |
| पीसीबी की न्यूनतम चौड़ाईः कोई सीमा नहीं | |
| घटक की ऊंचाईः शीर्ष 120 मिमी/बोट 15 मिमी | |
| स्वेट-सोल्डर | धातु प्रकारः भाग, संपूर्ण, इनले, साइडस्टॉप |
| धातु सामग्री: तांबा, एल्यूमीनियम | |
| सतह खत्मःप्लेटिंग Au,प्लेटिंग स्लिवर,प्लेटिंग Sn | |
| वायु मूत्राशय की दर: 20% से कम | |
| प्रेस-फिट | प्रेस रेंजः0-50KN |
| पीसीबी का अधिकतम आकारः800X600 मिमी | |
| परीक्षण | आईसीटी,प्रूफ फ्लाइंग,बर्न-इन,फंक्शन टेस्ट,तापमान चक्र |
एचडीआई प्रिंटेड सर्किट बोर्ड, जिसे माइक्रोविया या μvia पीसीबी के नाम से भी जाना जाता है, एक उन्नत पीसीबी तकनीक है जो उच्च घनत्व वाले इंटरकनेक्शन और लघु इलेक्ट्रॉनिक घटकों को सक्षम करती है।
मुख्य विशेषताएं और कार्यएचडीआई प्रिंटेड सर्किट बोर्डइनमें शामिल हैंः
लघुकरण और बढ़ी हुई घनत्व:
एचडीआई पीसीबीछोटे, अधिक निकटता से दूरी वाले मार्गों और मार्गों की विशेषता है, जिससे अधिक इंटरकनेक्ट घनत्व की अनुमति मिलती है।
इससे अधिक कॉम्पैक्ट, स्थान-बचत इलेक्ट्रॉनिक उपकरणों और घटकों को डिजाइन करना संभव हो जाता है।
माइक्रोविया और स्टैक्ड वाया:
एचडीआई पीसीबीमाइक्रोविया का प्रयोग करें, जो छोटे लेजर ड्रिल किए गए छेद हैं जिनका उपयोग पीसीबी की विभिन्न परतों को जोड़ने के लिए किया जाता है।
स्टैक्ड वायस, जहां कई वायस लंबवत रूप से स्टैक्ड होते हैं, इंटरकनेक्ट घनत्व को और बढ़ा सकते हैं।
बहुस्तरीय संरचना:
एचडीआई पीसीबीपारंपरिक पीसीबी की तुलना में अधिक परतों की संख्या हो सकती है, आमतौर पर 4 से 10 या उससे अधिक।
परतों की बढ़ती संख्या अधिक जटिल रूटिंग और घटकों के बीच अधिक कनेक्शन की अनुमति देती है।
उन्नत सामग्री और प्रक्रियाएं:
एचडीआई पीसीबीअक्सर विशेष सामग्री जैसे पतली तांबे की पन्नी, उच्च प्रदर्शन वाले टुकड़े टुकड़े और उन्नत चढ़ाना तकनीक का उपयोग करते हैं।
ये सामग्री और प्रक्रियाएं छोटे, अधिक विश्वसनीय और उच्च-प्रदर्शन वाले इंटरकनेक्ट बनाने की अनुमति देती हैं।
विद्युत गुणों में सुधारः
कम निशान चौड़ाई, कम संकेत पथ, और सख्त सहिष्णुताएचडीआई पीसीबीविद्युत प्रदर्शन में सुधार करने में मदद करता है, जिसमें संकेत की अखंडता में सुधार, क्रॉसस्टॉक में कमी और तेजी से डेटा ट्रांसमिशन शामिल हैं।
विश्वसनीयता और विनिर्माण क्षमताः
एचडीआई पीसीबीउच्च विश्वसनीयता के लिए डिज़ाइन किए गए हैं, जिसमें बेहतर थर्मल प्रबंधन और बढ़ी हुई यांत्रिक स्थिरता जैसी विशेषताएं हैं।
एचडीआई पीसीबी के निर्माण प्रक्रियाओं, जैसे लेजर ड्रिलिंग और उन्नत प्लेटिंग तकनीकों के लिए विशेष उपकरण और विशेषज्ञता की आवश्यकता होती है।
एचडीआई प्रिंटेड सर्किट बोर्डअनुप्रयोगों में शामिल हैंः
स्मार्टफोन, टैबलेट और अन्य मोबाइल डिवाइस
पहनने योग्य इलेक्ट्रॉनिक्स और IoT (इंटरनेट ऑफ थिंग्स) उपकरण
ऑटोमोबाइल इलेक्ट्रॉनिक्स और उन्नत चालक सहायता प्रणाली (ADAS)
उच्च गति संगणक और दूरसंचार उपकरण
सैन्य और एयरोस्पेस इलेक्ट्रॉनिक उपकरण
चिकित्सा उपकरण और उपकरण
विभिन्न प्रकार के इलेक्ट्रॉनिक उत्पादों और प्रणालियों में लघुकरण, बढ़ी हुई कार्यक्षमता और उच्च प्रदर्शन की निरंतर मांग ने एचडीआई पीसीबी प्रौद्योगिकी को अपनाने का नेतृत्व किया है।

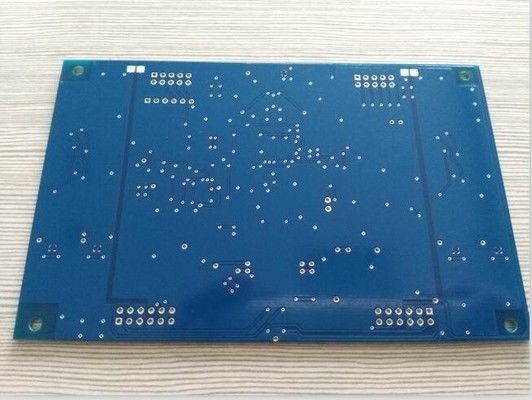

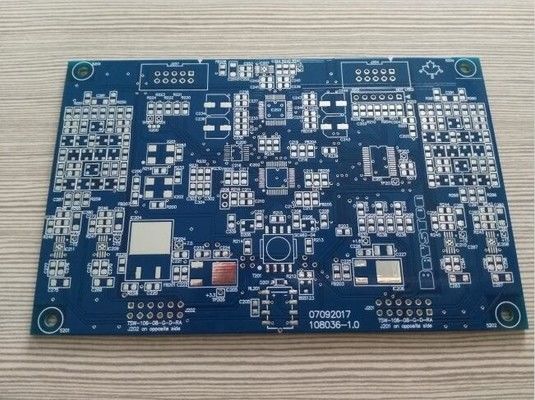

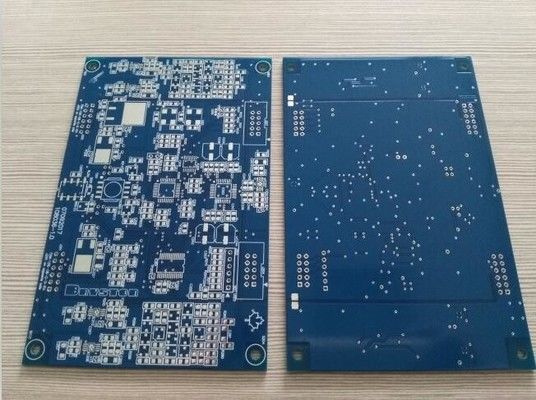

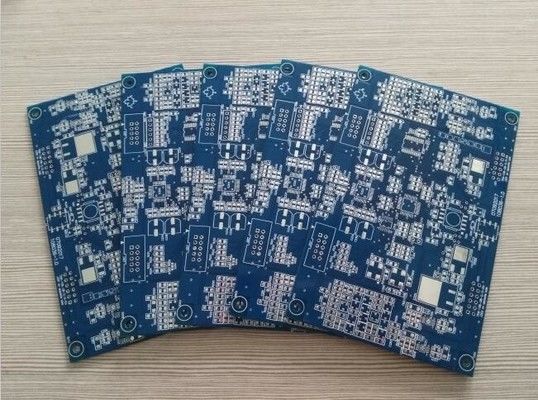

2पीसीबी चित्र
