| ब्रांड नाम: | KAZ |
| मॉडल संख्या: | पीसीबी-काज-बीडी |
| एमओक्यू: | 1PC |
| कीमत: | 0.1-3 USD/PC |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति करने की क्षमता: | 2000 वर्ग मीटर / महीना |
बहुपरतों की विशेषताएं FR4 ENIG 1u' HDI प्रोटोटाइप इलेक्ट्रॉनिक प्रिंटेड सर्किट बोर्ड पीसीबी कारखाना,Shenyi FR4,Support SMT DIP
1. वन स्टॉप OEM सेवाः चीन के शेन्ज़ेन में निर्मित
2Gerber File और Bom List द्वारा निर्मित ग्राहक द्वारा पेश किया गया
3एसएमटी, डीआईपी प्रौद्योगिकी सहायता
4. FR4 सामग्री 94v0 मानक को पूरा करती है
5. UL, CE, ROHS अनुरूप
6मानक लीड टाइमः 2L के लिए 4-5 दिन; 4L के लिए 5-7 दिन। त्वरित सेवा उपलब्ध है
बोर्ड के विस्तृत विनिर्देश
| सामग्री | Shengyi FR4 |
| मिन छेद | 0.15 मिमी |
| परत | 6 |
| सिल्कस्क्रीन | सफेद |
| सोल्डरमास्क | हरी |
| सतह उपचार | ENIG 1u' |
| खत्म बोर्ड की मोटाई | 1.6 मिमी |
| समाप्त तांबे की मोटाई | 1 औंस |
KAZ सर्किट आपके लिए क्या कर सकता हैः
पीसीबी निर्माण (प्रोटोटाइप, छोटे से मध्यम, बड़े पैमाने पर उत्पादन)
घटकों की आपूर्ति
पीसीबी असेंबली/एसएमटी/डीआईपी
पीसीबी/पीसीबीए का पूर्ण उद्धरण प्राप्त करने के लिए, कृपया नीचे दी गई जानकारी प्रदान करें:
पीसीबी के विस्तृत विनिर्देश के साथ गेरबर फाइल
बीओएम सूची (एक्सेल फोर्मार्ट के साथ बेहतर)
पीसीबीए की तस्वीरें (यदि आपने पहले यह पीसीबीए किया है)
कंपनी की जानकारी:
KAZ सर्किट 2007 के बाद से चीन से एक पेशेवर पीसीबी निर्माता है, हमारे ग्राहकों के लिए पीसीबी असेंबली सेवा भी प्रदान करता है। अब लगभग 300 कर्मचारियों के साथ। ISO9001, TS16949, UL, RoHS के साथ प्रमाणित।हम आपको सबसे तेज़ वितरण समय के भीतर कारखाने निर्देशित मूल्य के साथ गुणवत्ता वाले उत्पाद प्रदान करने के लिए आश्वस्त हैं!
निर्माता क्षमताः
| क्षमता | डबल साइडः 12000 वर्ग मीटर / माह बहुस्तरीयः 8000 वर्ग मीटर / माह |
| न्यूनतम रेखा चौड़ाई/अंतर | 4/4 मिली (1 मिली = 0.0254 मिमी) |
| बोर्ड की मोटाई | 0.3~4.0 मिमी |
| परतें | 1 से 20 परतें |
| सामग्री | एफआर-4, एल्यूमीनियम, पीआई |
| तांबे की मोटाई | 0.5~4 औंस |
| सामग्री Tg | Tg140~Tg170 |
| पीसीबी का अधिकतम आकार | 600*1200 मिमी |
| मिन छेद का आकार | 0.2 मिमी (+/- 0.025) |
| सतह उपचार | HASL, ENIG, OSP |
एचडीआई प्रिंटेड सर्किट बोर्ड,माइक्रोविया या μvia पीसीबी के रूप में भी जाना जाता है, एक उन्नत पीसीबी तकनीक है जो उच्च घनत्व इंटरकनेक्शन और लघु इलेक्ट्रॉनिक घटकों को सक्षम करती है।
मुख्य विशेषताएं और कार्यएचडीआई प्रिंटेड सर्किट बोर्डइनमें शामिल हैंः
लघुकरण और बढ़ी हुई घनत्व:
एचडीआई पीसीबीछोटे, अधिक निकटता से दूरी वाले मार्गों और मार्गों की विशेषता है, जिससे अधिक इंटरकनेक्ट घनत्व की अनुमति मिलती है।
इससे अधिक कॉम्पैक्ट, स्थान-बचत इलेक्ट्रॉनिक उपकरणों और घटकों को डिजाइन करना संभव हो जाता है।
माइक्रोविया और स्टैक्ड वाया:
एचडीआई पीसीबीमाइक्रोविया का प्रयोग करें, जो छोटे लेजर ड्रिल किए गए छेद हैं जिनका उपयोग पीसीबी की विभिन्न परतों को जोड़ने के लिए किया जाता है।
स्टैक्ड वायस, जहां कई वायस लंबवत रूप से स्टैक्ड होते हैं, इंटरकनेक्ट घनत्व को और बढ़ा सकते हैं।
बहुस्तरीय संरचना:
एचडीआई पीसीबीपारंपरिक पीसीबी की तुलना में अधिक परतों की संख्या हो सकती है, आमतौर पर 4 से 10 या उससे अधिक।
परतों की बढ़ती संख्या अधिक जटिल रूटिंग और घटकों के बीच अधिक कनेक्शन की अनुमति देती है।
उन्नत सामग्री और प्रक्रियाएं:
एचडीआई पीसीबीअक्सर विशेष सामग्री जैसे पतली तांबे की पन्नी, उच्च प्रदर्शन वाले टुकड़े टुकड़े और उन्नत चढ़ाना तकनीक का उपयोग करते हैं।
ये सामग्री और प्रक्रियाएं छोटे, अधिक विश्वसनीय और उच्च-प्रदर्शन वाले इंटरकनेक्ट बनाने की अनुमति देती हैं।
विद्युत गुणों में सुधारः
कम निशान चौड़ाई, कम संकेत पथ, और सख्त सहिष्णुताएचडीआई पीसीबीविद्युत प्रदर्शन में सुधार करने में मदद करता है, जिसमें संकेत की अखंडता में सुधार, क्रॉसस्टॉक में कमी और तेजी से डेटा ट्रांसमिशन शामिल हैं।
विश्वसनीयता और विनिर्माण क्षमताः
एचडीआई पीसीबीउच्च विश्वसनीयता के लिए डिज़ाइन किए गए हैं, जिसमें बेहतर थर्मल प्रबंधन और बढ़ी हुई यांत्रिक स्थिरता जैसी विशेषताएं हैं।
के लिए विनिर्माण प्रक्रियाओंएचडीआई पीसीबीलेजर ड्रिलिंग और उन्नत प्लेटिंग तकनीकों के लिए विशेष उपकरण और विशेषज्ञता की आवश्यकता होती है।
एचडीआई प्रिंटेड सर्किट बोर्डअनुप्रयोगों में शामिल हैंः
स्मार्टफोन, टैबलेट और अन्य मोबाइल डिवाइस
पहनने योग्य इलेक्ट्रॉनिक्स और IoT (इंटरनेट ऑफ थिंग्स) उपकरण
ऑटोमोबाइल इलेक्ट्रॉनिक्स और उन्नत चालक सहायता प्रणाली (ADAS)
उच्च गति संगणक और दूरसंचार उपकरण
सैन्य और एयरोस्पेस इलेक्ट्रॉनिक उपकरण
चिकित्सा उपकरण और उपकरण
विभिन्न प्रकार के इलेक्ट्रॉनिक उत्पादों और प्रणालियों में लघुकरण, बेहतर कार्यक्षमता और उच्च प्रदर्शन की निरंतर मांग नेएचडीआई पीसीबीप्रौद्योगिकी।

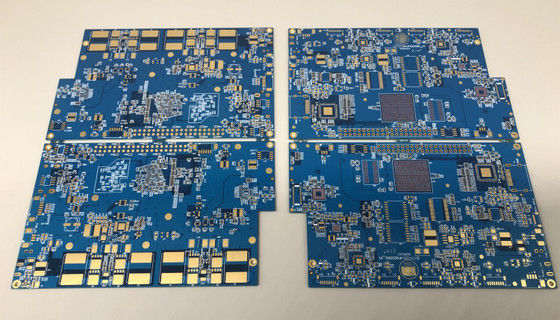

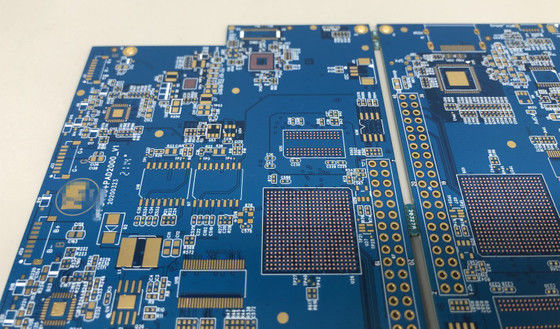

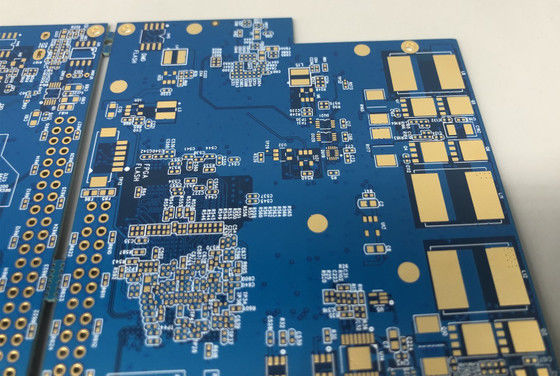

अधिक तस्वीरें
