| ब्रांड नाम: | KAZ Circuit |
| मॉडल संख्या: | PCB-S-0132 |
| एमओक्यू: | 1 pc |
| कीमत: | USD/pc |
| भुगतान की शर्तें: | T/T, Western Union, Paypal |
| आपूर्ति करने की क्षमता: | 20,000 Square Meters / Month |
10 परतों HDI मुद्रित सर्किट बोर्ड पीसीबी निर्माता मुद्रित
विवरण विनिर्देशों:
| परतों | १० |
| सामग्री | एफआर -4 |
| बोर्ड की मोटाई | 1.6 मिमी |
| कॉपर की मोटाई | एक आउंस |
| सतह का उपचार | ENIG 1u " |
| सोल्मास्क और सिल्क्सस्क्रीन | हरा सफेद |
| गुणवत्ता मानक | आईपीसी कक्षा 2, 100% ई-परीक्षण |
| प्रमाण पत्र | TS16949, ISO9001, उल, RoHS |

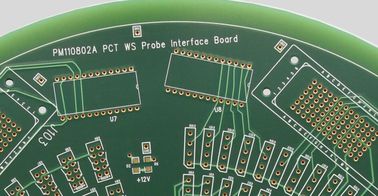

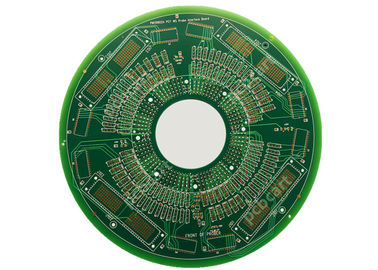

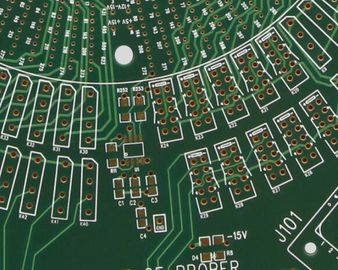

इस की अधिक तस्वीर10 परतें इंटरकनेक्ट एचडीआई पीसीबी निर्माता मुद्रित सर्किट बोर्ड
काजी सर्किट आपके लिए क्या कर सकता है:
PCB / PCBA का पूरा उद्धरण पाने के लिए, pls नीचे दी गई जानकारी प्रदान करें:
कंपनी की जानकारी
काज़ सर्किट 2007 से चीन का एक पेशेवर पीसीबी निर्माता है, हमारे ग्राहकों के लिए पीसीबी असेंबली सेवा भी प्रदान करता है।अब लगभग 300 कर्मचारी हैं।ISO9001, TS16949, UL, RoHS के साथ प्रमाणित।हम सबसे तेजी से प्रसव के समय के भीतर आप कारखाने निर्देशित मूल्य के साथ गुणवत्ता के उत्पाद प्रदान करने के लिए आश्वस्त हैं!
निर्माता क्षमता:
| क्षमता | डबल पक्षीय: 12000 वर्गमीटर / महीना मल्टीलेयर्स: 8000sq.m / महीना |
| न्यूनतम लाइन चौड़ाई / गैप | 4/4 मील (1 मीटर = 0.0254 मिमी) |
| बोर्ड की मोटाई | 0.3 ~ 4.0 मिमी |
| परतों | 1 ~ 20 परतें |
| सामग्री | एफआर -4, एल्यूमीनियम, पीआई |
| कॉपर की मोटाई | 0.5 ~ 4 ऑउंस |
| सामग्री टीजी | Tg140 ~ Tg170 |
| अधिकतम पीसीबी आकार | 600 * 1200 मिमी |
| मिन होल का आकार | 0.2 मिमी (+/- 0.025) |
| सतह का उपचार | HASL, ENIG, OSP |
श्रीमती क्षमता
| असेम्बली लाइनें | उपकरणों | फिट अवयव आकार | फिट पीसीबी आकार | समर्थित घटक | सैद्धांतिक सीपीएच | उत्पादों के लिए फिट | |||
| मिनट | मैक्स | मिनट | मैक्स | टुकड़ा | I C | ||||
| 1 |
DSP-1008 + YS24 + YV100XGP + YG12F + JT NS1000 |
0.2 × 0.1 मिमी |
50 × 50 मिमी 0.2 मिमी |
50 × 50 मिमी |
410 × 460 मिमी |
200 टेप 20 ट्रे |
110000 | 3300 है | फोन, मदरबोर्ड, औद्योगिक नियंत्रण बोर्ड, लैपटॉप, GPU, आदि। |
| २ |
DSP-1008 + MX200 + MX200 + MX200 + MX200P + JT NS1000 |
0.4 × 0.2 मिमी |
45 × 150 मिमी |
50 × 50 मिमी |
410 × 460 मिमी |
280 टेप 22 ट्रे |
75000 है | 1200 | मदरबोर्ड, लैपटॉप, छोटे और मध्यम GPU, आदि |
| ३ |
DSP-1008 + MX400 + MX200 + MX200 + MX200P + JT NS1000 |
0.4 × 0.2 मिमी |
50 × 50 मिमी |
50 × 50 मिमी |
410 × 460 मिमी |
280 टेप 20 ट्रे |
107000 है | 1200 | |
| ४ |
DSP-1008 + MX400 + MX200 + MX200 + MX200P + JT NS1000 |
0.4 × 0.2 मिमी |
50 × 50 मिमी |
50 × 50 मिमी |
410 × 460 मिमी |
280 टेप 20 ट्रे |
107000 है | 1200 | |
| ५ |
JKD600AA + MX200 + MX200P |
0.4 × 0.2 मिमी |
45 × 150 मिमी |
50 × 50 मिमी |
410 × 460 मिमी |
120 टेप 22 ट्रे |
35000 | 1200 | सामान्य डिजिटल उत्पाद, छोटे और मध्यम कार्डबोर्ड बीओटी |
