| ब्रांड नाम: | KAZ |
| मॉडल संख्या: | KAZA-0198 |
| एमओक्यू: | 1 Unit |
| भुगतान की शर्तें: | Western Union, T/T, L/C, D/P, MoneyGram |
| आपूर्ति करने की क्षमता: | 100000 pieces |
पीसीबी निर्माता ऊर्जा की बचत इलेक्ट्रॉनिक मुद्रित सर्किट बोर्ड विधानसभा
विशेषताएं
1एक स्टॉप OEM सेवा, चीन के शेन्ज़ेन में निर्मित
2. ग्राहक से Gerber फ़ाइल और BOM सूची द्वारा निर्मित
3. FR4 सामग्री, 94V0 मानक को पूरा करती है
4. एसएमटी, डीआईपी प्रौद्योगिकी समर्थन
5. सीसा मुक्त एचएएसएल, पर्यावरण संरक्षण
6यूएल, सीई, आरओएचएस अनुरूप
7डीएचएल, यूपीएस, टीएनटी, ईएमएस या ग्राहक की आवश्यकता द्वारा शिपिंग
पीसीबीए तकनीकी क्षमता
| एसएमटी | स्थिति की सटीकता:20 um |
| घटकों का आकारः0.4×0.2 मिमी ((01005) ¥130×79 मिमी, फ्लिप-चिप, क्यूएफपी, बीजीए, पीओपी | |
| अधिकतम घटक ऊंचाईः:25 मिमी | |
| पीसीबी का अधिकतम आकार:680×500 मिमी | |
| पीसीबी का न्यूनतम आकारः कोई सीमा नहीं | |
| पीसीबी मोटाईः0.3 से 6 मिमी | |
| पीसीबी वजन:3 किलो | |
| वेव-सोल्डर | पीसीबी की अधिकतम चौड़ाई:450 मिमी |
| पीसीबी की न्यूनतम चौड़ाईः कोई सीमा नहीं | |
| घटक की ऊंचाईः शीर्ष 120 मिमी/बोट 15 मिमी | |
| स्वेट-सोल्डर | धातु प्रकारः भाग, संपूर्ण, इनले, साइडस्टॉप |
| धातु सामग्री: तांबा, एल्यूमीनियम | |
| सतह खत्मःप्लेटिंग Au,प्लेटिंग स्लिवर,प्लेटिंग Sn | |
| वायु मूत्राशय की दर: 20% से कम | |
| प्रेस-फिट | प्रेस रेंजः0-50KN |
| पीसीबी का अधिकतम आकारः800X600 मिमी | |
| परीक्षण | आईसीटी,प्रूफ फ्लाइंग,बर्न-इन,फंक्शन टेस्ट,तापमान चक्र |
इलेक्ट्रॉनिक सर्किट बोर्डों का संयोजनकार्यात्मक इलेक्ट्रॉनिक उपकरणों को बनाने के लिए प्रिंटेड सर्किट बोर्ड (पीसीबी) पर इलेक्ट्रॉनिक घटकों को इकट्ठा करने और आपस में जोड़ने की विनिर्माण प्रक्रिया है।
इलेक्ट्रॉनिक सर्किट बोर्ड की असेंबली प्रक्रिया के प्रमुख चरण हैंः
पीसीबी विनिर्माण:
पीसीबी का निर्माण एक गैर-चालक सब्सट्रेट जैसे कि फाइबरग्लास या अन्य डाइलेक्ट्रिक सामग्री पर तांबे के निशान को परतों और उत्कीर्णन द्वारा किया जाता है।
पीसीबी डिजाइन, जिसमें तांबे के निशान, घटक प्लेसमेंट और अन्य विशेषताएं शामिल हैं, अक्सर कंप्यूटर-एडेड डिज़ाइन (सीएडी) सॉफ्टवेयर का उपयोग करके बनाए जाते हैं।
घटक खरीदना:
आवश्यक इलेक्ट्रॉनिक घटक, जैसे प्रतिरोधक, संधारित्र, एकीकृत सर्किट (आईसी) और कनेक्टर, आपूर्तिकर्ताओं से प्राप्त किए जाते हैं।
विद्युत गुणों, भौतिक आकार और पीसीबी डिजाइन के साथ संगतता के आधार पर घटकों का सावधानीपूर्वक चयन करें।
तत्व का स्थानः
इलेक्ट्रॉनिक घटकों को पीसीबी पर या तो मैनुअल या स्वचालित तकनीकों जैसे पिक एंड प्लेस मशीनों का उपयोग करके रखा जाता है।
बोर्ड पर सही अभिविन्यास और संरेखण सुनिश्चित करने के लिए घटक का स्थान पीसीबी डिजाइन द्वारा निर्देशित किया जाता है।
सोल्डरिंग:
घटकों को पीसीबी पर लगा दिया जाता है और उन्हें एक सोल्डरिंग प्रक्रिया के माध्यम से विद्युत रूप से जोड़ा जाता है।
यह विभिन्न विधियों का उपयोग करके किया जा सकता है, जैसे कि तरंग मिलाप, रिफ्लो मिलाप, या चुनिंदा मिलाप।
सोल्डर घटक के तारों और पीसीबी के तांबे के पैड के बीच विद्युत प्रवाहकीय और यांत्रिक कनेक्शन बनाता है।
निरीक्षण और परीक्षण:
इकट्ठे हुए पीसीबी को सर्किट की गुणवत्ता और कार्यक्षमता सुनिश्चित करने के लिए दृश्य निरीक्षण और विभिन्न परीक्षण प्रक्रियाओं से गुजरना पड़ता है।
इन परीक्षणों में विद्युत परीक्षण, कार्यात्मक परीक्षण, पर्यावरण परीक्षण और विश्वसनीयता परीक्षण शामिल हो सकते हैं।
निरीक्षण और परीक्षण चरण के दौरान पाए गए किसी भी दोष या समस्या को अंतिम असेंबली से पहले संबोधित किया जाएगा।
सफाई और अनुरूप कोटिंगः
मिलाप प्रक्रिया के बाद, पीसीबी को किसी भी शेष प्रवाह या प्रदूषकों को हटाने के लिए साफ किया जा सकता है।
अनुप्रयोग के आधार पर, पर्यावरण संरक्षण प्रदान करने और विश्वसनीयता में सुधार करने के लिए पीसीबी पर एक अनुरूप कोटिंग लगाई जा सकती है।
अंतिम असेंबली और पैकेजिंगः
परीक्षण और निरीक्षण किए गए पीसीबी को बड़ी प्रणालियों या आवरणों में एकीकृत किया जा सकता है, जैसे चेसिस, आवास या अन्य यांत्रिक घटक।
फिर इकट्ठे उत्पादों को पैक किया जाता है और शिपमेंट या आगे वितरण के लिए तैयार किया जाता है।
इलेक्ट्रॉनिक सर्किट बोर्डों का संयोजनइलेक्ट्रॉनिक उपकरणों के निर्माण में एक महत्वपूर्ण प्रक्रिया है, जो अंतिम उत्पाद के विश्वसनीय और कुशल संचालन को सुनिश्चित करती है। यह तकनीकी विशेषज्ञता को जोड़ती है,उच्च गुणवत्ता वाले इलेक्ट्रॉनिक सिस्टम प्रदान करने के लिए सटीक विनिर्माण और गुणवत्ता नियंत्रण उपाय.

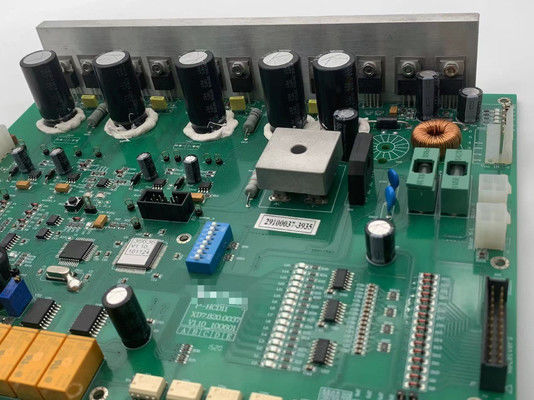

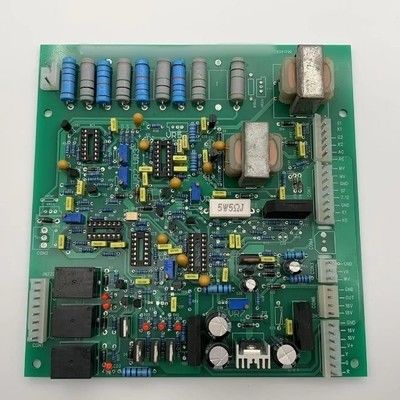

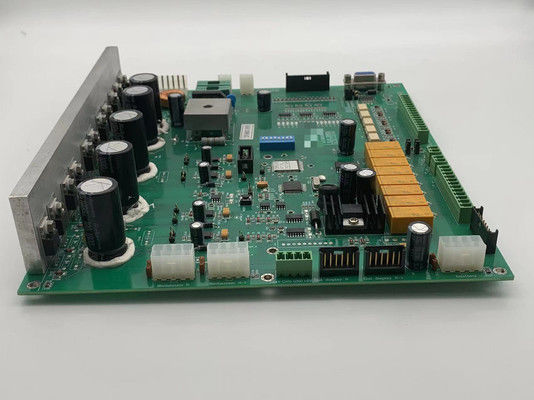

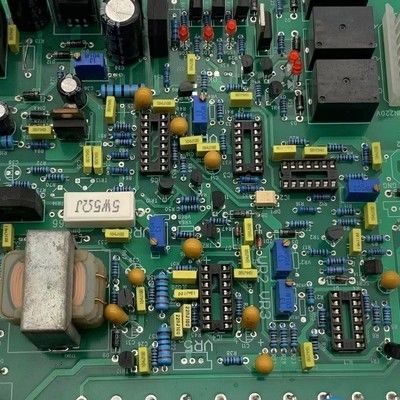

पीसीबीए चित्र
