| ब्रांड नाम: | KAZ-PCBA |
| मॉडल संख्या: | KAZD |
| एमओक्यू: | 5 सेट |
| कीमत: | 10-100USD/SET |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति करने की क्षमता: | टी/टी, वेस्टर्न यूनियन, पेपैल |
इलेक्ट्रॉनिक प्रिंटेड सर्किट बोर्ड असेंबली
1विशेषताएं
1. वन स्टॉप OEM सेवाः चीन के शेन्ज़ेन में निर्मित
2Gerber File और Bom List द्वारा निर्मित ग्राहक द्वारा पेश किया गया
3एसएमटी, डीआईपी प्रौद्योगिकी सहायता
4. FR4 सामग्री 94v0 मानक को पूरा करती है
5. UL, CE, ROHS अनुरूप
6मानक लीड टाइमः 2L के लिए 4-5 दिन; 4L के लिए 5-7 दिन। त्वरित सेवा उपलब्ध है।
इलेक्ट्रॉनिक प्रिंटेड सर्किट बोर्ड असेंबली क्या है?
इलेक्ट्रॉनिक प्रिंटेड सर्किट बोर्ड असेंबली (पीसीबीए) एक प्रिंटेड सर्किट बोर्ड (पीसीबी) पर इलेक्ट्रॉनिक घटकों को इकट्ठा करने की प्रक्रिया को संदर्भित करता है।इसमें विभिन्न इलेक्ट्रॉनिक घटकों का स्थान और मिलाप शामिल है, जैसे प्रतिरोधक, संधारित्र, एकीकृत सर्किट, कनेक्टर और अन्य सक्रिय और निष्क्रिय उपकरण, एक कार्यात्मक इलेक्ट्रॉनिक सर्किट बनाने के लिए पीसीबी पर।
पीसीबीए प्रक्रिया में आम तौर पर निम्नलिखित चरण शामिल होते हैंः
घटक खरीदः आवश्यक इलेक्ट्रॉनिक घटक आपूर्तिकर्ताओं से प्राप्त किए जाते हैं।इसमें सर्किट डिजाइन के विनिर्देशों और आवश्यकताओं को पूरा करने वाले घटकों का चयन शामिल है.
एसएमटी (सतह माउंट प्रौद्योगिकी) असेंबलीः सतह माउंट घटकों, जो छोटे पदचिह्न है और पीसीबी पर सीधे माउंट करने के लिए डिज़ाइन किया गया है,स्वचालित पिक-एंड-प्लेस मशीनों का उपयोग करके पीसीबी पर रखा जाता हैघटकों को पट्टा पैड पर ठीक से रखा जाता है और पट्टा पेस्ट पैड पर लगाया जाता है।
रिफ्लो सोल्डरिंगः पीसीबी के साथ सतह माउंट घटकों और सोल्डर पेस्ट को एक रिफ्लो ओवन के माध्यम से पारित किया जाता है। ओवन पीसीबी को गर्म करता है,वेल्डेड पेस्ट को पिघलने और घटकों और पीसीबी के बीच एक सुरक्षित विद्युत और यांत्रिक कनेक्शन बनाने के लिए.
थ्रू-होल असेंबलीः थ्रू-होल घटकों, जिनमें पीसीबी के माध्यम से जाने वाले तार होते हैं, को पीसीबी पर पूर्व-बोल्ड छेद में मैन्युअल या स्वचालित रूप से डाला जाता है।तारों को फिर विपरीत पक्ष पर पीसीबी के लिए मिलाया जाता है.
निरीक्षण और परीक्षणः इकट्ठे पीसीबीए को घटकों के सही स्थान और मिलाप सुनिश्चित करने के लिए दृश्य निरीक्षण और स्वचालित परीक्षण से गुजरना पड़ता है,साथ ही किसी भी दोष या त्रुटियों की अनुपस्थितिपरीक्षण में कार्यात्मक परीक्षण, विद्युत परीक्षण और अन्य सत्यापन प्रक्रियाएं शामिल हो सकती हैं ताकि इकट्ठे सर्किट के प्रदर्शन और कार्यक्षमता को मान्य किया जा सके।
सफाईः निरीक्षण और परीक्षण के बाद पीसीबीए को पट्टा प्रक्रिया से बचे किसी भी अवशेष या प्रदूषकों को हटाने के लिए सफाई प्रक्रिया से गुजरना पड़ सकता है।यह पीसीबी की उचित कार्यक्षमता और दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए महत्वपूर्ण है.
अंतिम असेंबली और पैकेजिंगः एक बार पीसीबीए ने निरीक्षण और परीक्षण के चरणों को पारित कर लिया है, तो इसे अंतिम असेंबली से गुजरना पड़ सकता है जिसमें अतिरिक्त घटक, कनेक्टर, केबल,या उत्पाद को पूरा करने के लिए संलग्नकइकट्ठे पीसीबीए को पैक किया जाता है और शिपमेंट या बड़े इलेक्ट्रॉनिक सिस्टम में आगे के एकीकरण के लिए तैयार किया जाता है।
पीसीबीए प्रक्रिया के लिए विशेष उपकरण, कुशल तकनीशियनों और उद्योग के मानकों और गुणवत्ता नियंत्रण उपायों का पालन करना आवश्यक है। यह इलेक्ट्रॉनिक उपकरणों के निर्माण में एक महत्वपूर्ण कदम है,जहां पीसीबी पर इलेक्ट्रॉनिक घटकों का एकीकरण और उचित कार्य अंतिम उत्पाद के समग्र प्रदर्शन और विश्वसनीयता के लिए आवश्यक है।
2विस्तृत विनिर्देश
| सामग्री | FR4 |
| समाप्त बोर्ड मोटाई | 1.6 एमएम |
| फिनिश तांबा मोटाई | 1OZ |
| परत | 4L |
| सोल्डर मास्क का रंग | हरी |
| सिल्कस्क्रीन | सफेद |
| सतह उपचार | सीसा रहित |
| पूर्ण आकार | अनुकूलित |

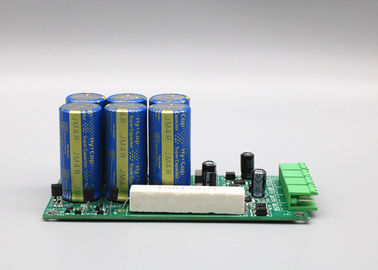

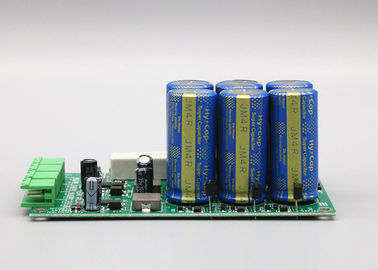

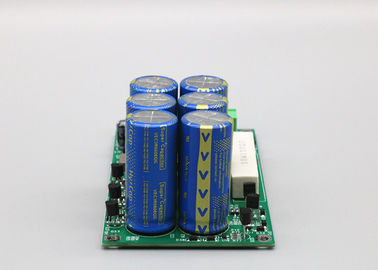

3चित्र
