| ब्रांड नाम: | KAZ Circuit |
| मॉडल संख्या: | पीसीबी-बी-029 |
| एमओक्यू: | 1 pc |
| कीमत: | USD/pc |
| भुगतान की शर्तें: | T/T, Western Union, Paypal |
| आपूर्ति करने की क्षमता: | 20,000 Square Meters / Month |
FR4 1.6mm 1oz भारी तांबा पीसीबी मुद्रित सर्किट बोर्ड निर्माता भारी तांबा पीसीबी
विस्तृत विनिर्देश:
| परतें | 2 |
| सामग्री | FR-4 KB6160 |
| बोर्ड की मोटाई | 1.6 मिमी |
| तांबे की मोटाई | 1 औंस |
| सतह उपचार | HASL |
| बेचा गयामास्क और सिल्कस्क्रीन | हरा और सफेद |
| गुणवत्ता मानक | आईपीसी वर्ग 2, 100% ई-परीक्षण |
| प्रमाणपत्र | TS16949, ISO9001, UL, RoHS |
KAZ सर्किट आपके लिए क्या कर सकता हैः
पीसीबी/पीसीबीए का पूर्ण उद्धरण प्राप्त करने के लिए, कृपया नीचे दी गई जानकारी प्रदान करें:
कंपनी की जानकारी:
KAZ सर्किट 2007 के बाद से चीन से एक पेशेवर पीसीबी निर्माता है, हमारे ग्राहकों के लिए पीसीबी असेंबली सेवा भी प्रदान करता है। अब लगभग 300 कर्मचारियों के साथ। ISO9001, TS16949, UL, RoHS के साथ प्रमाणित।हम आपको सबसे तेज़ वितरण समय के भीतर कारखाने निर्देशित मूल्य के साथ गुणवत्ता वाले उत्पाद प्रदान करने के लिए आश्वस्त हैं!
निर्माता क्षमताः
| क्षमता | डबल साइडः 12000 वर्ग मीटर / माह बहुस्तरीयः 8000 वर्ग मीटर / माह |
| न्यूनतम रेखा चौड़ाई/अंतर | 4/4 मिली (1 मिली = 0.0254 मिमी) |
| बोर्ड की मोटाई | 0.3~4.0 मिमी |
| परतें | 1 से 20 परतें |
| सामग्री | एफआर-4, एल्यूमीनियम, पीआई |
| तांबे की मोटाई | 0.5~4 औंस |
| सामग्री Tg | Tg140~Tg170 |
| पीसीबी का अधिकतम आकार | 600*1200 मिमी |
| मिन छेद का आकार | 0.2 मिमी (+/- 0.025) |
| सतह उपचार | HASL, ENIG, OSP |
एसएमटी क्षमता
मोटी तांबे की पीसीबीएक विशेष प्रकार का प्रिंटेड सर्किट बोर्ड है जिसमें मानक पीसीबी की तुलना में एक मोटी तांबे की परत होती है।यह बढ़ी हुई तांबे की मोटाई कई फायदे प्रदान करती है और विशिष्ट अनुप्रयोगों के लिए उपयुक्त है.
मुख्य विशेषताएंमोटी तांबे की पीसीबीइनमें शामिल हैंः
तांबे की मोटाईः
एक मानक पीसीबी की तांबे की परत की मोटाई आम तौर पर 1 से 2 औंस प्रति वर्ग फुट (औंस / फुट 2) होती है, जो लगभग 35-70 माइक्रोन की मोटाई के बराबर होती है।
मोटी तांबे की पीसीबीइसमें काफी मोटी तांबे की परतें होती हैं, आमतौर पर 3 औंस/वर्ग फुट से 12 औंस/वर्ग फुट या उससे अधिक, जो 105-420 माइक्रोन की मोटाई के बराबर होती है।
पावर हैंडलिंग क्षमताः
बढ़ी हुई तांबे की मोटाईमोटी तांबे की पीसीबीअत्यधिक गर्मी के निर्माण या वोल्टेज की गिरावट के बिना उच्च वर्तमान और शक्ति स्तरों को संभालने के लिए।
यह उन्हें बिजली-गहन अनुप्रयोगों जैसे कि बिजली आपूर्ति, मोटर ड्राइव और उच्च धारा इलेक्ट्रॉनिक सिस्टम के लिए आदर्श बनाता है।
थर्मल प्रबंधनः
मोटी तांबे की परतें प्रभावी हीट सिंक के रूप में कार्य करती हैं, पीसीबी पर हीटिंग घटकों से गर्मी के अपव्यय में सुधार करती हैं।
उच्च शक्ति, उच्च धारा या उच्च घनत्व वाले सर्किट डिजाइनों के लिए यह उन्नत थर्मल प्रबंधन क्षमता महत्वपूर्ण है।
विद्युत चालकता
बढ़ी हुई तांबे की मोटाई निशान के प्रतिरोध को कम करती है, समग्र सर्किट प्रदर्शन और संकेत अखंडता में सुधार करती है।
यह उन अनुप्रयोगों के लिए फायदेमंद है जिनके लिए कम प्रतिबाधा, उच्च वर्तमान सर्किट जैसे पावर इलेक्ट्रॉनिक्स या उच्च गति डिजिटल डिजाइन की आवश्यकता होती है।
कठोरता और यांत्रिक शक्ति:
तांबे की मोटाई बढ़ने के कारण,मोटी तांबे की पीसीबीवे अधिक मजबूत और यांत्रिक रूप से मजबूत होते हैं, जिससे वे कंपन, झटके या तनाव आवश्यकताओं वाले अनुप्रयोगों के लिए उपयुक्त होते हैं।
विनिर्माण चुनौतीः
बनानामोटी तांबे की पीसीबीविशेष विनिर्माण प्रक्रियाओं की आवश्यकता होती है जैसे उन्नत ड्रिलिंग तकनीक, उन्नत प्लेटिंग और विशेष उत्कीर्णन विधियां।
ये विनिर्माण प्रक्रियाएं मानक पीसीबी उत्पादन की तुलना में अधिक जटिल और महंगी हो सकती हैं।
आवेदनमोटी तांबे की पीसीबीइनमें शामिल हैंः
पावर इलेक्ट्रॉनिक्स, जैसे इन्वर्टर, कन्वर्टर्स और मोटर ड्राइव
औद्योगिक नियंत्रण और वितरण प्रणालियों सहित उच्च धारा सर्किट
इलेक्ट्रिक वाहनों और हाइब्रिड पावरट्रेन सहित ऑटोमोबाइल इलेक्ट्रॉनिक्स
सख्त शक्ति और थर्मल आवश्यकताओं के साथ एयरोस्पेस और रक्षा अनुप्रयोग
दूरसंचार और नेटवर्क उपकरण उच्च धारा और शक्ति आवश्यकताओं के साथ
मोटी तांबे की पीसीबीविभिन्न उद्योगों में मजबूत, विश्वसनीय और उच्च प्रदर्शन वाली इलेक्ट्रॉनिक प्रणालियों के डिजाइन और विकास में इस्तेमाल किया जा सकता है जहां पावर हैंडलिंग,थर्मल प्रबंधन और विद्युत चालकता प्रमुख कारक हैं.

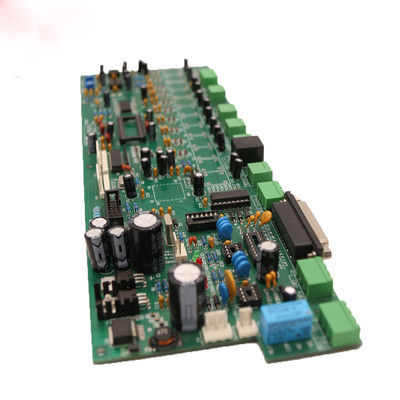

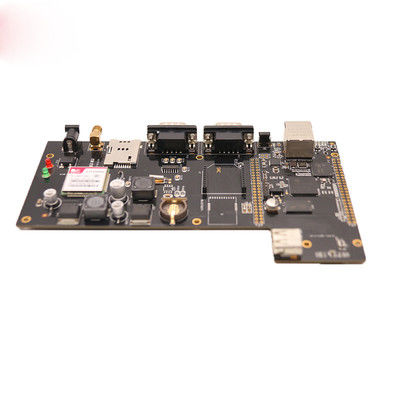

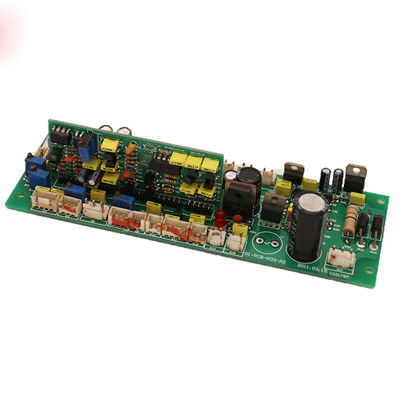

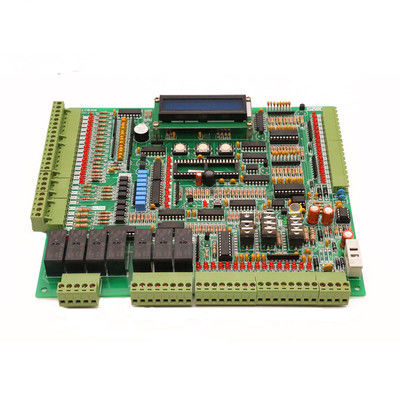

FR-4 1.6 मिमी बोर्ड के अधिक फोटोज लाल गम के साथ 1 औंस तांबा ड्राइविंग पावर सप्लाई पीसीबी भारी तांबा पीसीबी
