| ब्रांड नाम: | KAZD |
| मॉडल संख्या: | KAZ7D |
| एमओक्यू: | 1PC |
| कीमत: | 0.1-3USD |
| भुगतान की शर्तें: | वेस्टर्न यूनियन, टी/टी, पेपैल |
| आपूर्ति करने की क्षमता: | 20000 वर्गमीटर / माह |
बहुपरत भारी तांबा 2OZ~8OZ ENIG 2U' कठोर FR4 पीसीबी बोर्ड
1विशेषताएं
1. वन स्टॉप OEM सेवाः चीन के शेन्ज़ेन में निर्मित
2Gerber File और Bom List द्वारा निर्मित ग्राहक द्वारा पेश किया गया
3एसएमटी, डीआईपी प्रौद्योगिकी सहायता
4. FR4 सामग्री 94v0 मानक को पूरा करती है
5. UL, CE, ROHS अनुरूप
6मानक लीड टाइमः 2L के लिए 4-5 दिन; 4L के लिए 5-7 दिन। त्वरित सेवा उपलब्ध है
2विस्तृत विनिर्देश
| सामग्री | FR4 KB |
| समाप्त तांबे की मोटाई | 1 औंस |
| समाप्त बोर्ड की मोटाई | 0.8-1.6 मिमी |
| मिन छेद | 0.15 मिमी |
| सिल्कस्क्रीन | सफेद |
| सोल्डर मास्क | हरी |
| सतह उपचार | ENIG 2U" |
| परत | 6 लीटर |
एक "मल्टीलेयर हेवी कॉपर 2OZ~8OZ ENIG 2U' कठोर FR4 पीसीबी बोर्ड" कई विशेषताओं के साथ एक विशिष्ट प्रकार के प्रिंटेड सर्किट बोर्ड (पीसीबी) को संदर्भित करता है। आइए प्रत्येक घटक को तोड़ेंः
मल्टीलेयरः यह इंगित करता है कि पीसीबी में अछूता परतों द्वारा अलग किए गए प्रवाहकीय सामग्री की कई परतें हैं। मल्टीलेयर पीसीबी बेहतर संकेत अखंडता के साथ जटिल सर्किट डिजाइन की अनुमति देते हैं,छोटा आकार, और कार्यक्षमता में वृद्धि।
भारी तांबाः "भारी तांबा" पीसीबी पर तांबे के निशान के तांबे के वजन या मोटाई को संदर्भित करता है।"भारी तांबा" शब्द का प्रयोग तब किया जाता है जब तांबे का वजन नियमित पीसीबी में उपयोग किए जाने वाले मानक वजन से अधिक हो. भारी तांबे के पीसीबी को उच्च धाराओं को ले जाने और उच्च तापमान का सामना करने के लिए डिज़ाइन किया गया है। तांबे का वजन 2 औंस (2OZ) से 8 औंस (8OZ) या इससे भी अधिक हो सकता है।
एनआईजीः एनआईजी का अर्थ है इलेक्ट्रोलेस निकेल इमर्शन गोल्ड, जो पीसीबी पर उपयोग की जाने वाली सतह खत्म का एक प्रकार है। एनआईजी प्रक्रिया में निकेल की एक पतली परत को उजागर तांबे की सतहों पर जमा करना शामिल है,और उसके पीछे सोने की एक परत होगीएनआईजी उत्कृष्ट मिलाप क्षमता, संक्षारण प्रतिरोध और सतह की समतलता प्रदान करता है।
2U': "2U" ENIG सतह खत्म में सोने की परत की मोटाई को संदर्भित करता है और माइक्रोमीटर (μm) में व्यक्त किया जाता है।एक 2U' मोटाई अपेक्षाकृत मानक है और पीसीबी के लिए अच्छी सुरक्षा और सोल्डरेबिलिटी प्रदान करती है.
कठोर FR4: "कठोर" इंगित करता है कि पीसीबी लचीला नहीं है, एक ठोस और मजबूत संरचना प्रदान करता है। FR4 एक सामान्य रूप से इस्तेमाल किया पीसीबी सब्सट्रेट सामग्री का एक ग्लास-प्रबलित एपॉक्सी लेमिनेट से बना है।यह अच्छा विद्युत इन्सुलेशन गुण प्रदान करता है, यांत्रिक शक्ति, और लौ प्रतिरोध।
संक्षेप में, "मल्टीलेयर हेवी कॉपर 2OZ~8OZ ENIG 2U' कठोर FR4 पीसीबी बोर्ड" एक कठोर पीसीबी को कई परतों के साथ संदर्भित करता है, 2 से 8 औंस तक भारी तांबे के निशान,एक ENIG सतह खत्म 2μm सोने की मोटाई के साथ, और एक FR4 सब्सट्रेट सामग्री। इस प्रकार का पीसीबी उन अनुप्रयोगों के लिए उपयुक्त है जिन्हें उच्च धारा-वाहक क्षमता, थर्मल प्रबंधन और स्थायित्व की आवश्यकता होती है।यह आमतौर पर पावर इलेक्ट्रॉनिक्स में प्रयोग किया जाता है, ऑटोमोबाइल अनुप्रयोग, औद्योगिक उपकरण और अन्य मांग वाले वातावरण।

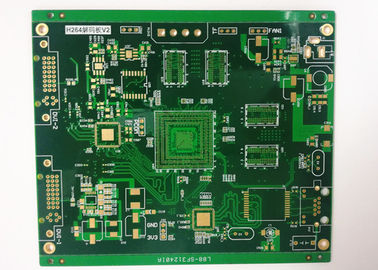

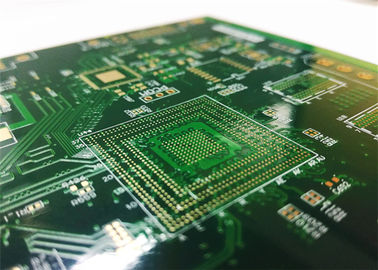

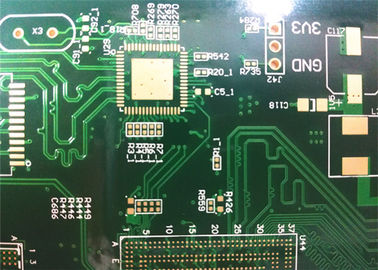

3बहुपरत भारी तांबा 2OZ~8OZ ENIG 2U' कठोर FR4 पीसीबी बोर्ड के लिए चित्र
