| ब्रांड नाम: | KAZ |
| मॉडल संख्या: | काजा-बी-044 |
| एमओक्यू: | 1 Unit |
| भुगतान की शर्तें: | Western Union, T/T, L/C, D/P, MoneyGram |
| आपूर्ति करने की क्षमता: | 100000 pieces |
एल्यूमीनियम एलईडी भारी तांबा 22- 28 परत कस्टम मुद्रित सर्किट बोर्ड भारी तांबा पीसीबी
1विशेषताएं
1एक स्टॉप OEM सेवा, चीन के शेन्ज़ेन में निर्मित
2. ग्राहक से Gerber फ़ाइल और BOM सूची द्वारा निर्मित
3. FR4 सामग्री, 94V0 मानक को पूरा करती है
4. एसएमटी, डीआईपी प्रौद्योगिकी समर्थन
5. सीसा मुक्त एचएएसएल, पर्यावरण संरक्षण
6यूएल, सीई, आरओएचएस अनुरूप
7डीएचएल, यूपीएस, टीएनटी, ईएमएस या ग्राहक की आवश्यकता द्वारा शिपिंग
2पीसीबीतकनीकी क्षमता
| एसएमटी | स्थिति की सटीकता:20 um |
| घटकों का आकारः0.4×0.2 मिमी ((01005) ¥130×79 मिमी, फ्लिप-चिप, क्यूएफपी, बीजीए, पीओपी | |
| अधिकतम घटक ऊंचाईः:25 मिमी | |
| पीसीबी का अधिकतम आकार:680×500 मिमी | |
| पीसीबी का न्यूनतम आकारः कोई सीमा नहीं | |
| पीसीबी मोटाईः0.3 से 6 मिमी | |
| पीसीबी वजन:3 किलो | |
| वेव-सोल्डर | पीसीबी की अधिकतम चौड़ाई:450 मिमी |
| पीसीबी की न्यूनतम चौड़ाईः कोई सीमा नहीं | |
| घटक की ऊंचाईः शीर्ष 120 मिमी/बोट 15 मिमी | |
| स्वेट-सोल्डर | धातु प्रकारः भाग, संपूर्ण, इनले, साइडस्टॉप |
| धातु सामग्री: तांबा, एल्यूमीनियम | |
| सतह खत्मःप्लेटिंग Au,प्लेटिंग स्लिवर,प्लेटिंग Sn | |
| वायु मूत्राशय की दर: 20% से कम | |
| प्रेस-फिट | प्रेस रेंजः0-50KN |
| पीसीबी का अधिकतम आकारः800X600 मिमी | |
| परीक्षण | आईसीटी,प्रूफ फ्लाइंग,बर्न-इन,फंक्शन टेस्ट,तापमान चक्र |
प्रमाणपत्र:
ISO9001 / ISO14001 / ISO45001 (सैन्य) / TS16949 (ऑटोमोटिव) / RoHS / UL
मोटी तांबे की पीसीबीएक विशेष प्रकार का प्रिंटेड सर्किट बोर्ड है जिसमें मानक पीसीबी की तुलना में एक मोटी तांबे की परत होती है।यह बढ़ी हुई तांबे की मोटाई कई फायदे प्रदान करती है और विशिष्ट अनुप्रयोगों के लिए उपयुक्त है.
मोटी तांबे की पीसीबी की मुख्य विशेषताओं में शामिल हैंः
तांबे की मोटाईः
एक मानक पीसीबी की तांबे की परत की मोटाई आम तौर पर 1 से 2 औंस प्रति वर्ग फुट (औंस / फुट 2) होती है, जो लगभग 35-70 माइक्रोन की मोटाई के बराबर होती है।
मोटी तांबे की पीसीबीइसमें काफी मोटी तांबे की परतें होती हैं, आमतौर पर 3 औंस/वर्ग फुट से 12 औंस/वर्ग फुट या उससे अधिक, जो 105-420 माइक्रोन की मोटाई के बराबर होती है।
पावर हैंडलिंग क्षमताः
बढ़ी हुई तांबे की मोटाईमोटी तांबे की पीसीबीअत्यधिक गर्मी के निर्माण या वोल्टेज की गिरावट के बिना उच्च वर्तमान और शक्ति स्तरों को संभालने के लिए।
यह उन्हें बिजली-गहन अनुप्रयोगों जैसे कि बिजली आपूर्ति, मोटर ड्राइव और उच्च धारा इलेक्ट्रॉनिक सिस्टम के लिए आदर्श बनाता है।
थर्मल प्रबंधनः
मोटी तांबे की परतें प्रभावी हीट सिंक के रूप में कार्य करती हैं, पीसीबी पर हीटिंग घटकों से गर्मी के अपव्यय में सुधार करती हैं।
उच्च शक्ति, उच्च धारा या उच्च घनत्व वाले सर्किट डिजाइनों के लिए यह उन्नत थर्मल प्रबंधन क्षमता महत्वपूर्ण है।
विद्युत चालकता
बढ़ी हुई तांबे की मोटाई निशान के प्रतिरोध को कम करती है, समग्र सर्किट प्रदर्शन और संकेत अखंडता में सुधार करती है।
यह उन अनुप्रयोगों के लिए फायदेमंद है जिनके लिए कम प्रतिबाधा, उच्च वर्तमान सर्किट जैसे पावर इलेक्ट्रॉनिक्स या उच्च गति डिजिटल डिजाइन की आवश्यकता होती है।
कठोरता और यांत्रिक शक्ति:
तांबे की मोटाई बढ़ने के कारण,मोटी तांबे की पीसीबीवे अधिक मजबूत और यांत्रिक रूप से मजबूत होते हैं, जिससे वे कंपन, झटके या तनाव आवश्यकताओं वाले अनुप्रयोगों के लिए उपयुक्त होते हैं।
विनिर्माण चुनौतीः
बनानामोटी तांबे की पीसीबीविशेष विनिर्माण प्रक्रियाओं की आवश्यकता होती है जैसे उन्नत ड्रिलिंग तकनीक, उन्नत प्लेटिंग और विशेष उत्कीर्णन विधियां।
ये विनिर्माण प्रक्रियाएं मानक पीसीबी उत्पादन की तुलना में अधिक जटिल और महंगी हो सकती हैं।
मोटी तांबे की पीसीबी के अनुप्रयोगों में शामिल हैंः
पावर इलेक्ट्रॉनिक्स, जैसे इन्वर्टर, कन्वर्टर्स और मोटर ड्राइव
औद्योगिक नियंत्रण और वितरण प्रणालियों सहित उच्च धारा सर्किट
इलेक्ट्रिक वाहनों और हाइब्रिड पावरट्रेन सहित ऑटोमोबाइल इलेक्ट्रॉनिक्स
सख्त शक्ति और थर्मल आवश्यकताओं के साथ एयरोस्पेस और रक्षा अनुप्रयोग
दूरसंचार और नेटवर्क उपकरण उच्च धारा और शक्ति आवश्यकताओं के साथ
मोटी तांबे की पीसीबीविभिन्न उद्योगों में मजबूत, विश्वसनीय और उच्च प्रदर्शन वाली इलेक्ट्रॉनिक प्रणालियों के डिजाइन और विकास में इस्तेमाल किया जा सकता है जहां पावर हैंडलिंग,थर्मल प्रबंधन और विद्युत चालकता प्रमुख कारक हैं.

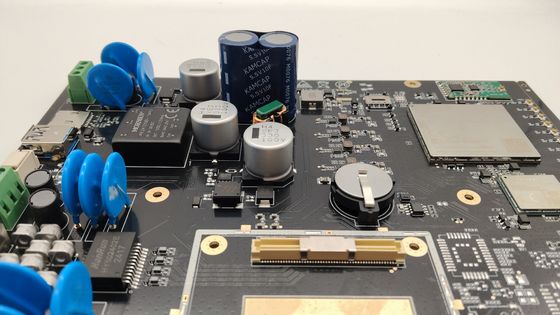

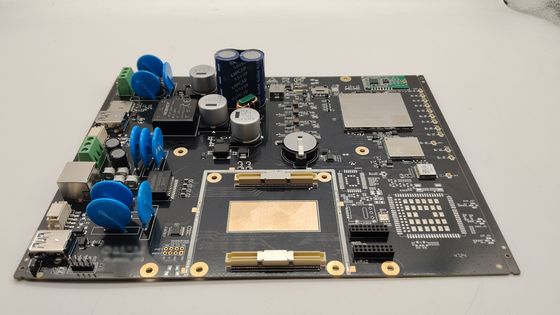

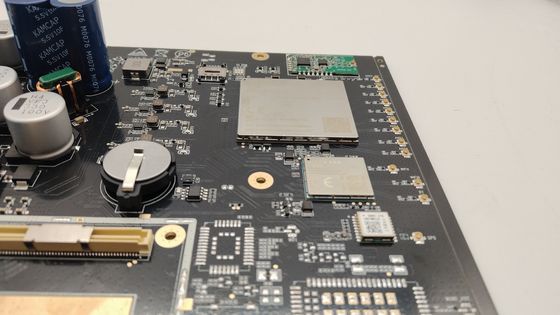

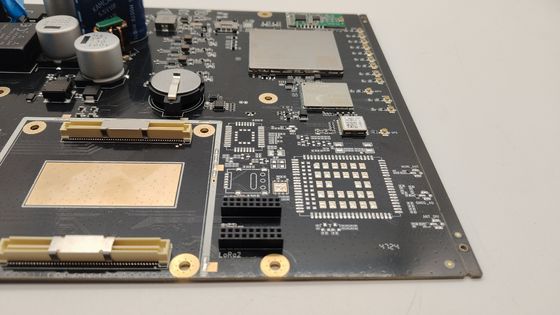

2पीसीबी चित्र
