भारी तांबा पीसीबी पीसीबीए 4 परतें एफआर 4 लाल Soldmask पीसीबी विधानसभा सेवा
विस्तृत विनिर्देश:
| परतें | 4 |
| सामग्री | FR-4 |
| बोर्ड की मोटाई | 1.6 मिमी |
| तांबे की मोटाई | 1 औंस |
| सतह उपचार | एनआईजी |
| बेचा गयामास्क और सिल्कस्क्रीन | लाल और सफेद |
| गुणवत्ता मानक | आईपीसी वर्ग 2, 100% ई-परीक्षण |
| प्रमाणपत्र | TS16949, ISO9001, UL, RoHS |
KAZ सर्किट आपके लिए क्या कर सकता हैः
पीसीबी/पीसीबीए का पूर्ण उद्धरण प्राप्त करने के लिए, कृपया नीचे दी गई जानकारी प्रदान करें:
कंपनी की जानकारी:
KAZ सर्किट 2007 के बाद से चीन से एक पेशेवर पीसीबी निर्माता है, हमारे ग्राहकों के लिए पीसीबी असेंबली सेवा भी प्रदान करता है। अब लगभग 300 कर्मचारियों के साथ। ISO9001, TS16949, UL, RoHS के साथ प्रमाणित।हम आपको सबसे तेज़ वितरण समय के भीतर कारखाने निर्देशित मूल्य के साथ गुणवत्ता वाले उत्पाद प्रदान करने के लिए आश्वस्त हैं!
निर्माता क्षमताः
| क्षमता | डबल साइडः 12000 वर्ग मीटर / माह बहुस्तरीयः 8000 वर्ग मीटर / माह |
| न्यूनतम रेखा चौड़ाई/अंतर | 4/4 मिली (1 मिली = 0.0254 मिमी) |
| बोर्ड की मोटाई | 0.3~4.0 मिमी |
| परतें | 1 से 20 परतें |
| सामग्री | एफआर-4, एल्यूमीनियम, पीआई |
| तांबे की मोटाई | 0.5~4 औंस |
| सामग्री Tg | Tg140~Tg170 |
| पीसीबी का अधिकतम आकार | 600*1200 मिमी |
| मिन छेद का आकार | 0.2 मिमी (+/- 0.025) |
| सतह उपचार | HASL, ENIG, OSP |
एसएमटी क्षमता
प्रमाणपत्र:
ISO9001 / ISO14001 / ISO45001 (सैन्य) / TS16949 (ऑटोमोटिव) / RoHS / UL
निम्नलिखित मुख्य कदम हैंभारी तांबा पीसीबीसभा सेवा:
सामग्री और घटक:
उच्च तांबा सामग्री पीसीबी (2oz, 4oz या 6oz तांबा मोटाई)
भारी इलेक्ट्रॉनिक घटक (जैसे पावर ट्रांजिस्टर, उच्च शक्ति प्रतिरोधक, हीट डिंक)
उच्च तापमान पट्टा (उदाहरण के लिए उच्च पिघलने बिंदु सीसा मुक्त पट्टा)
उच्च गुणवत्ता वाला पट्टा
पीसीबी असेंबली प्रक्रियाः
पीसीबी तैयार करना:
किसी भी दूषित पदार्थ को हटाने के लिए पीसीबी सतह को अच्छी तरह से साफ करें।
भागों के प्लेसमेंट आवश्यकताओं के अनुसार सोल्डर मास्क और सिल्क स्क्रीन लगाएं।
घटक के लिए ड्रिल और छेद के माध्यम से छेद और माउंटिंग।
घटक का स्थानः
पीसीबी पर घटकों को सावधानीपूर्वक रखें ताकि उचित दिशा और संरेखण सुनिश्चित हो सके।
सुरक्षित घटक पीसीबी पैड के लिए उच्च तापमान पट्टा पेस्ट का उपयोग करता है।
रिफ्लो सोल्डरिंग:
इकट्ठे पीसीबी को रिफ्लो ओवन में रखें या गर्म हवा के पुनर्मिलन स्टेशन का उपयोग करें।
पीसीबी को उपयुक्त रिफ्लो तापमान (आमतौर पर 230°C से 260°C) तक गर्म करके सोल्डर पेस्ट को पिघलाएं।
सभी घटक कनेक्शनों के लिए उचित मिलाप गीला और संयुक्त गठन सुनिश्चित करें।
निरीक्षण और परीक्षण:
पीसीबी को किसी भी सॉइडर ब्रिज, कोल्ड जॉइंट या लापता घटकों के लिए नेत्रहीन जांचें।
सर्किट की कार्यक्षमता को सत्यापित करने के लिए विद्युत परीक्षण करें, जैसे निरंतरता, प्रतिरोध और वोल्टेज माप।
यह सुनिश्चित करने के लिए कि सर्किट डिजाइन विनिर्देशों को पूरा करता है, सभी आवश्यक कार्यात्मक परीक्षण करें।
थर्मल मैनेजमेंटः
उच्च-शक्ति वाले घटकों की पहचान करें जिन्हें अतिरिक्त शीतलन की आवश्यकता होती है।
गर्मी को प्रभावी ढंग से दूर करने के लिए हीट सिंक या अन्य थर्मल मैनेजमेंट समाधान स्थापित करें।
घटकों और हीट सिंक के बीच उचित थर्मल इंटरफेस सुनिश्चित करें।
अनुरूप कोटिंग (वैकल्पिक):
पीसीबी और घटकों को नमी, धूल और जंग जैसे पर्यावरणीय कारकों से बचाने के लिए एक्रिलिक या पॉलीयूरेथेन जैसे अनुरूप कोटिंग्स लगाएं।
अंतिम असेंबली और पैकेजिंगः
यदि आवश्यक हो तो पीसीबी को उपयुक्त आवास या आवरण में सुरक्षित रखें।
सुरक्षित शिपिंग और वितरण के लिए इकट्ठे पीसीबी को पैक करें।
के लिए मुख्य विचारभारी तांबा पीसीबीअसेंबलीः
सुनिश्चित करें कि पीसीबी सामग्री और तांबे की मोटाई आवेदन की शक्ति आवश्यकताओं के लिए उपयुक्त है।
उपयुक्त शक्ति रैंकिंग और गर्मी अपव्यय क्षमताओं वाले घटकों का चयन करें।
उच्च तापमान वाले लोडर्स और लोडर्स पेस्ट का प्रयोग उच्च परिचालन तापमान का सामना करने के लिए करें।
घटकों के अति ताप को रोकने के लिए उचित थर्मल प्रबंधन समाधान लागू करें।

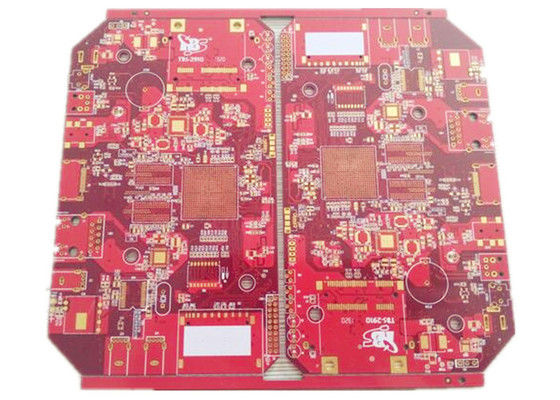

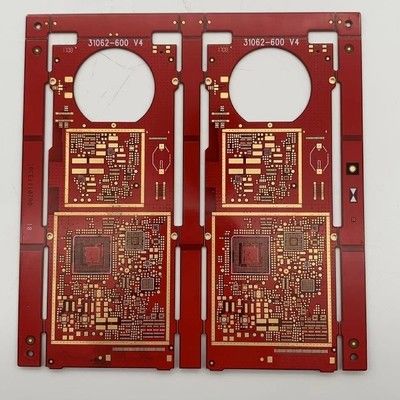

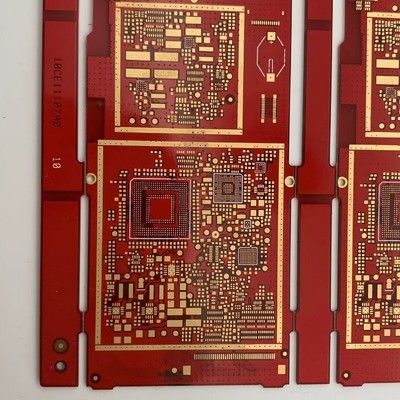

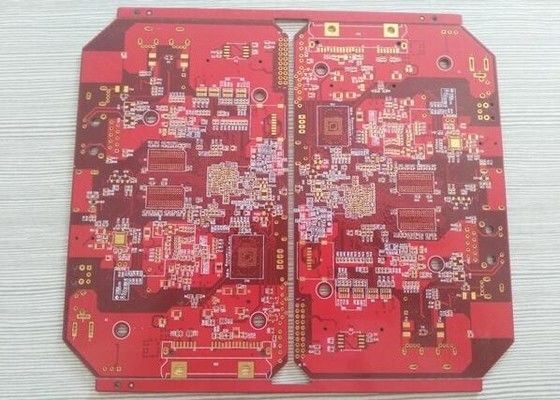

इस की तस्वीरें बैटरी चार्जर पीसीबी और पीसीबीए निर्माता FR-4 लाल Soldmask
