| ब्रांड नाम: | KAZ Circuit |
| मॉडल संख्या: | पीसीबी-एस-0009 |
| एमओक्यू: | 1 पीसी |
| कीमत: | USD/pc |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति करने की क्षमता: | 20,000 वर्ग मीटर / महीना |

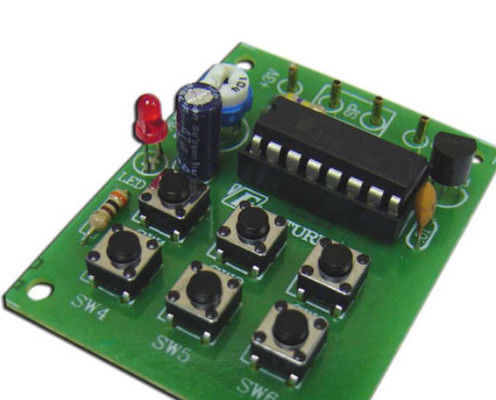

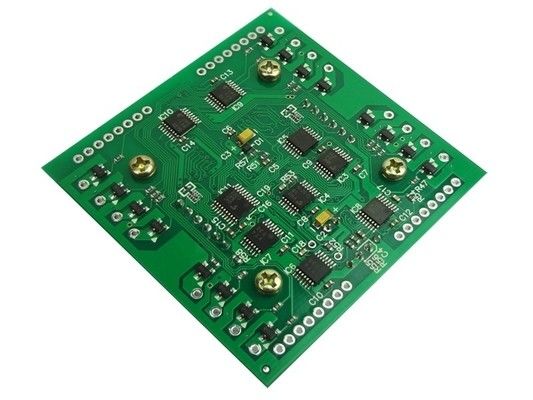

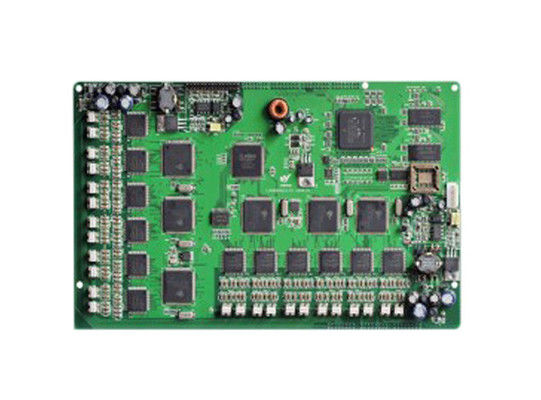

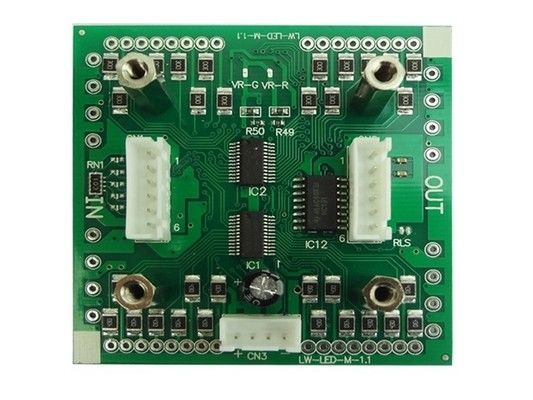

डीआईपी इलेक्ट्रॉनिक्स ऑटोमोटिव पीसीबी असेंबली FR4 लीड मुक्त के साथ HASL 3 Mil OEM SMT पीसीबी असेंबली शेन्ज़ेन
विस्तृत विनिर्देश:
पीसीबी/पीसीबीए का पूर्ण उद्धरण प्राप्त करने के लिए, कृपया नीचे दी गई जानकारी प्रदान करें:
|
|
|
KAZ सर्किट आपके लिए क्या कर सकता हैः
पीसीबी/पीसीबीए का पूर्ण उद्धरण प्राप्त करने के लिए, कृपया नीचे दी गई जानकारी प्रदान करें:
निर्माता क्षमताः
| क्षमता | डबल साइडः 12000 वर्ग मीटर / माह बहुस्तरीयः 8000 वर्ग मीटर / माह |
| न्यूनतम रेखा चौड़ाई/अंतर | 4/4 मिली (1 मिली = 0.0254 मिमी) |
| बोर्ड की मोटाई | 0.3~4.0 मिमी |
| परतें | 1 से 20 परतें |
| सामग्री | एफआर-4, एल्यूमीनियम, पीआई |
| तांबे की मोटाई | 0.5~4 औंस |
| सामग्री Tg | Tg140~Tg170 |
| पीसीबी का अधिकतम आकार | 600*1200 मिमी |
| मिन छेद का आकार | 0.2 मिमी (+/- 0.025) |
| सतह उपचार | HASL, ENIG, OSP |
इलेक्ट्रॉनिक सर्किट बोर्डों का संयोजन कार्यात्मक इलेक्ट्रॉनिक उपकरणों को बनाने के लिए प्रिंटेड सर्किट बोर्ड (पीसीबी) पर इलेक्ट्रॉनिक घटकों को इकट्ठा करने और आपस में जोड़ने की विनिर्माण प्रक्रिया है।
इस प्रक्रिया के मुख्य चरणइलेक्ट्रॉनिक सर्किट बोर्डों का संयोजनप्रक्रियाएं इस प्रकार हैंः
पीसीबी विनिर्माण:
पीसीबी का निर्माण एक गैर-चालक सब्सट्रेट जैसे कि फाइबरग्लास या अन्य डाइलेक्ट्रिक सामग्री पर तांबे के निशान को परतों और उत्कीर्णन द्वारा किया जाता है।
पीसीबी डिजाइन, जिसमें तांबे के निशान, घटक प्लेसमेंट और अन्य विशेषताएं शामिल हैं, अक्सर कंप्यूटर-एडेड डिज़ाइन (सीएडी) सॉफ्टवेयर का उपयोग करके बनाए जाते हैं।
घटक खरीदना:
आवश्यक इलेक्ट्रॉनिक घटक, जैसे प्रतिरोधक, संधारित्र, एकीकृत सर्किट (आईसी) और कनेक्टर, आपूर्तिकर्ताओं से प्राप्त किए जाते हैं।
विद्युत गुणों, भौतिक आकार और पीसीबी डिजाइन के साथ संगतता के आधार पर घटकों का सावधानीपूर्वक चयन करें।
तत्व का स्थानः
इलेक्ट्रॉनिक घटकों को पीसीबी पर या तो मैनुअल या स्वचालित तकनीकों जैसे पिक एंड प्लेस मशीनों का उपयोग करके रखा जाता है।
बोर्ड पर सही अभिविन्यास और संरेखण सुनिश्चित करने के लिए घटक का स्थान पीसीबी डिजाइन द्वारा निर्देशित किया जाता है।
सोल्डरिंग:
घटकों को पीसीबी पर लगा दिया जाता है और उन्हें एक सोल्डरिंग प्रक्रिया के माध्यम से विद्युत रूप से जोड़ा जाता है।
यह विभिन्न विधियों का उपयोग करके किया जा सकता है, जैसे कि तरंग मिलाप, रिफ्लो मिलाप, या चुनिंदा मिलाप।
सोल्डर घटक के तारों और पीसीबी के तांबे के पैड के बीच विद्युत प्रवाहकीय और यांत्रिक संबंध बनाता है।
निरीक्षण और परीक्षण:
इकट्ठे हुए पीसीबी को सर्किट की गुणवत्ता और कार्यक्षमता सुनिश्चित करने के लिए दृश्य निरीक्षण और विभिन्न परीक्षण प्रक्रियाओं से गुजरना पड़ता है।
इन परीक्षणों में विद्युत परीक्षण, कार्यात्मक परीक्षण, पर्यावरण परीक्षण और विश्वसनीयता परीक्षण शामिल हो सकते हैं।
निरीक्षण और परीक्षण चरण के दौरान पाए गए किसी भी दोष या समस्या को अंतिम असेंबली से पहले संबोधित किया जाएगा।
सफाई और अनुरूप कोटिंगः
मिलाप प्रक्रिया के बाद, पीसीबी को किसी भी शेष प्रवाह या प्रदूषकों को हटाने के लिए साफ किया जा सकता है।
अनुप्रयोग के आधार पर, पर्यावरण संरक्षण प्रदान करने और विश्वसनीयता में सुधार करने के लिए पीसीबी पर एक अनुरूप कोटिंग लगाई जा सकती है।
अंतिम असेंबली और पैकेजिंगः
परीक्षण और निरीक्षण किए गए पीसीबी को बड़ी प्रणालियों या आवरणों में एकीकृत किया जा सकता है, जैसे चेसिस, आवास या अन्य यांत्रिक घटक।
फिर इकट्ठे उत्पादों को पैक किया जाता है और शिपमेंट या आगे वितरण के लिए तैयार किया जाता है।
इलेक्ट्रॉनिक सर्किट बोर्डों का संयोजनइलेक्ट्रॉनिक उपकरणों के निर्माण में एक महत्वपूर्ण प्रक्रिया है, जो अंतिम उत्पाद के विश्वसनीय और कुशल संचालन को सुनिश्चित करती है। यह तकनीकी विशेषज्ञता को जोड़ती है,उच्च गुणवत्ता वाले इलेक्ट्रॉनिक सिस्टम प्रदान करने के लिए सटीक विनिर्माण और गुणवत्ता नियंत्रण उपाय.
