| ब्रांड नाम: | KAZpcb |
| मॉडल संख्या: | पीसीबी-बी-002 |
| एमओक्यू: | 1 |
| कीमत: | 1usd/pc |
| भुगतान की शर्तें: | पेपैल/, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 10000-20000 वर्ग मीटर |

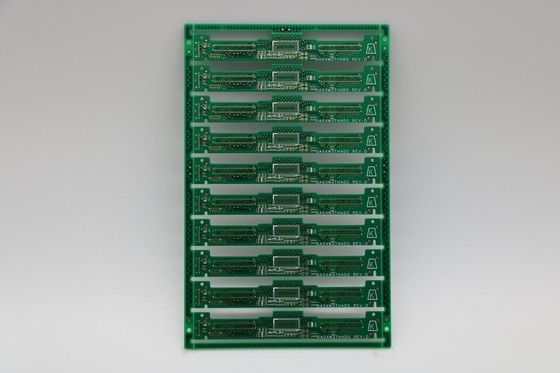

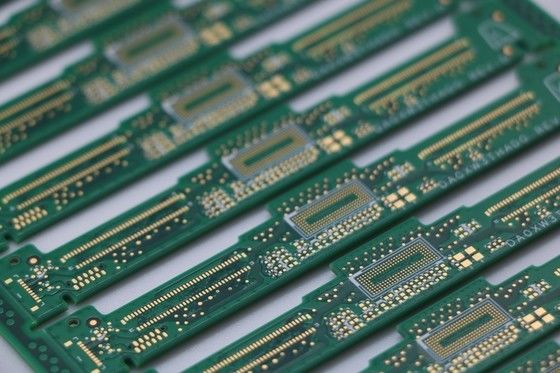

4L FR4 भारी तांबा मुद्रित सर्किट बोर्ड ग्रीन सोल्डरमास्क सफेद सिल्कस्क्रीन पीसीबी असेंबली सेवा
के बारे में विस्तृत विनिर्देश मोबाइल फोन ब्लू सोल्डरमास्क व्हाइट सिल्कस्क्रीन FR4 इलेक्ट्रॉनिक प्रिंटेड सर्किट बोर्ड
| श्रेणी | पीसीबी |
| परतें | 2L |
| सामग्री | FR-4 |
| तांबे की मोटाई | 1/oz |
| बोर्ड की मोटाई | 1.6 मिमी |
| सोल्डरमास्क | हरी |
| गुणवत्ता मानक | आईपीसी वर्ग 2, 100% ई-परीक्षण |
| प्रमाणपत्र | TS16949, ISO9001, UL, RoHS |
के बारे में संक्षिप्त परिचयशेन्ज़ेन KAZ सर्किट कंपनी लिमिटेड
संक्षिप्त परिचय
शेन्ज़ेन KAZ सर्किट कं, लिमिटेड, 2007 में पाया गया, एक पीसीबी और पीसीबीए कस्टम-निर्मित निर्माता है। यह उच्च परिशुद्धता एकल, दो तरफा,बहुस्तरीय मुद्रित सर्किट बोर्ड और धातु सब्सट्रेट सर्किट बोर्ड का उत्पादन,जो एक उच्च तकनीक उद्यम है जिसमें विनिर्माण, बिक्री, सेवा आदि शामिल हैं।
हम आपके लिए क्या कर सकते हैं
शीघ्र वितरणः 2L: 3-5 दिन
4L: 5-7 दिन
24 घंटे 48 घंटे: तत्काल आदेश
कंपनी का आकार: लगभग 300 कर्मचारी
KAZ सर्किट आपके लिए क्या कर सकता हैः
पीसीबी/पीसीबीए का पूर्ण उद्धरण प्राप्त करने के लिए, कृपया नीचे दी गई जानकारी प्रदान करें:
निर्माता क्षमताः
| क्षमता | डबल साइडः 12000 वर्ग मीटर / माह बहुस्तरीयः 8000 वर्ग मीटर / माह |
| न्यूनतम रेखा चौड़ाई/अंतर | 4/4 मिली (1 मिली = 0.0254 मिमी) |
| बोर्ड की मोटाई | 0.3~4.0 मिमी |
| परतें | 1 से 20 परतें |
| सामग्री | एफआर-4, एल्यूमीनियम, पीआई |
| तांबे की मोटाई | 0.5~4 औंस |
| सामग्री Tg | Tg140~Tg170 |
| पीसीबी का अधिकतम आकार | 600*1200 मिमी |
| मिन छेद का आकार | 0.2 मिमी (+/- 0.025) |
| सतह उपचार | HASL, ENIG, OSP |
निम्नलिखित मुख्य कदम हैंभारी तांबा पीसीबी असेंबली सेवा:
सामग्री और घटक:
उच्च तांबा सामग्री पीसीबी (2oz, 4oz या 6oz तांबा मोटाई)
भारी इलेक्ट्रॉनिक घटक (जैसे पावर ट्रांजिस्टर, उच्च शक्ति प्रतिरोधक, हीट डिंक)
उच्च तापमान पट्टा (उदाहरण के लिए उच्च पिघलने बिंदु सीसा मुक्त पट्टा)
उच्च गुणवत्ता वाला पट्टा
पीसीबी असेंबली प्रक्रियाः
पीसीबी तैयार करना:
किसी भी दूषित पदार्थ को हटाने के लिए पीसीबी सतह को अच्छी तरह से साफ करें।
भागों के प्लेसमेंट आवश्यकताओं के अनुसार सोल्डर मास्क और सिल्क स्क्रीन लगाएं।
घटक के लिए ड्रिल और छेद के माध्यम से छेद और माउंटिंग।
घटक का स्थानः
पीसीबी पर घटकों को सावधानीपूर्वक रखें ताकि उचित दिशा और संरेखण सुनिश्चित हो सके।
सुरक्षित घटक पीसीबी पैड के लिए उच्च तापमान पट्टा पेस्ट का उपयोग करता है।
रिफ्लो सोल्डरिंग:
इकट्ठे पीसीबी को रिफ्लो ओवन में रखें या गर्म हवा के पुनर्मिलन स्टेशन का उपयोग करें।
पीसीबी को उपयुक्त रिफ्लो तापमान (आमतौर पर 230°C से 260°C) तक गर्म करके सोल्डर पेस्ट को पिघलाएं।
सभी घटक कनेक्शनों के लिए उचित मिलाप गीला और संयुक्त गठन सुनिश्चित करें।
निरीक्षण और परीक्षण:
पीसीबी को किसी भी सॉइडर ब्रिज, कोल्ड जॉइंट या लापता घटकों के लिए नेत्रहीन जांचें।
सर्किट की कार्यक्षमता को सत्यापित करने के लिए विद्युत परीक्षण करें, जैसे निरंतरता, प्रतिरोध और वोल्टेज माप।
यह सुनिश्चित करने के लिए कि सर्किट डिजाइन विनिर्देशों को पूरा करता है, सभी आवश्यक कार्यात्मक परीक्षण करें।
थर्मल मैनेजमेंटः
उच्च-शक्ति वाले घटकों की पहचान करें जिन्हें अतिरिक्त शीतलन की आवश्यकता होती है।
गर्मी को प्रभावी ढंग से दूर करने के लिए हीट सिंक या अन्य थर्मल मैनेजमेंट समाधान स्थापित करें।
घटकों और हीट सिंक के बीच उचित थर्मल इंटरफेस सुनिश्चित करें।
अनुरूप कोटिंग (वैकल्पिक):
पीसीबी और घटकों को नमी, धूल और जंग जैसे पर्यावरणीय कारकों से बचाने के लिए एक्रिलिक या पॉलीयूरेथेन जैसे अनुरूप कोटिंग्स लगाएं।
अंतिम असेंबली और पैकेजिंगः
यदि आवश्यक हो तो पीसीबी को उपयुक्त आवास या आवरण में सुरक्षित रखें।
सुरक्षित शिपिंग और वितरण के लिए इकट्ठे पीसीबी को पैक करें।
के लिए मुख्य विचारभारी तांबा पीसीबी विधानसभा:
सुनिश्चित करें कि पीसीबी सामग्री और तांबे की मोटाई आवेदन की शक्ति आवश्यकताओं के लिए उपयुक्त है।
उपयुक्त शक्ति रैंकिंग और गर्मी अपव्यय क्षमताओं वाले घटकों का चयन करें।
उच्च तापमान वाले लोडर्स और लोडर्स पेस्ट का प्रयोग उच्च परिचालन तापमान का सामना करने के लिए करें।
घटकों के अति ताप को रोकने के लिए उचित थर्मल प्रबंधन समाधान लागू करें।
