| ब्रांड नाम: | KAZpcb |
| मॉडल संख्या: | पीसीबी-बी-006 |
| एमओक्यू: | 1 |
| कीमत: | 0.1-3usd/pc |
| भुगतान की शर्तें: | पेपैल, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 10000-20000 वर्ग मीटर |

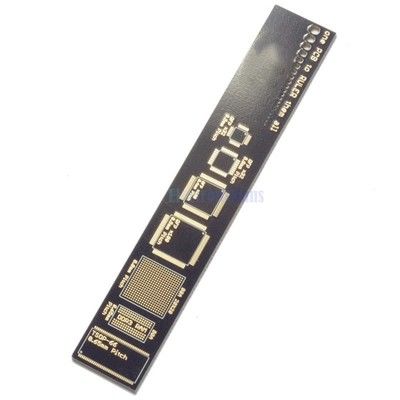

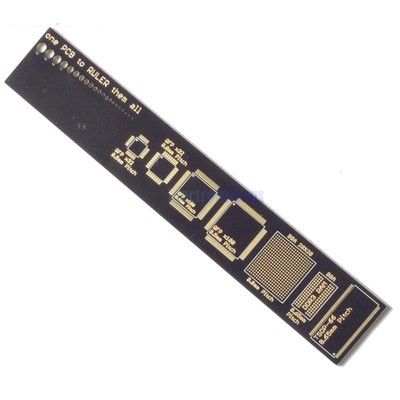

अंधा / छिपा हुआ छेद 4-10 परतें FR4 HDI प्रिंटेड सर्किट बोर्ड पीसीबी
विस्तृत विनिर्देश
| उत्पाद का नाम | मल्टीलेयर FR4 ENIGHASLOSP HDI प्रिंटेड सर्किट बोर्ड |
| सामग्री | FR-4 |
| सतह उपचार | ENIG/ HASL/ OSP आदि |
| बोर्ड की मोटाई | 0.6-1.6 मिमी या उससे अधिक मोटी |
| तांबे की मोटाई | 0.5-5 औंस |
| सोल्डरमास्क | काला/ हरा/ लाल/ नीला |
| सिल्कस्क्रीन | सफेद |
| प्रमाणपत्र | ISO9001 UL (E337072) TS16949 (0259279) RoHS |
शेन्ज़ेन KAZ सर्किट कं, लिमिटेड
संक्षिप्त परिचय
शेन्ज़ेन KAZ सर्किट कं, लिमिटेड, 2007 में पाया गया, एक पीसीबी और पीसीबीए कस्टम-निर्मित निर्माता है। यह उच्च परिशुद्धता एकल, दो तरफा,बहुस्तरीय मुद्रित सर्किट बोर्ड और धातु सब्सट्रेट सर्किट बोर्ड का उत्पादन,जो एक उच्च तकनीक उद्यम है जिसमें विनिर्माण, बिक्री, सेवा आदि शामिल हैं।
हमें विश्वास है कि हम आपको तेजी से वितरण समय के भीतर कारखाने की ओर निर्देशित मूल्य के साथ गुणवत्ता वाले उत्पाद प्रदान करेंगे!
KAZ सर्किट आपके लिए क्या कर सकता हैः
शीघ्र वितरणः 2L: 3-5 दिन
4L: 5-7 दिन
24 घंटे 48 घंटे: तत्काल आदेश
कंपनी का आकार: लगभग 300 कर्मचारी
निर्माता क्षमताः
| क्षमता | डबल साइडः 12000 वर्ग मीटर / माह बहुस्तरीयः 8000 वर्ग मीटर / माह |
| न्यूनतम रेखा चौड़ाई/अंतर | 4/4 मिली (1 मिली = 0.0254 मिमी) |
| बोर्ड की मोटाई | 0.3~4.0 मिमी |
| परतें | 1 से 20 परतें |
| सामग्री | एफआर-4, एल्यूमीनियम, पीआई |
| तांबे की मोटाई | 0.5~4 औंस |
| सामग्री Tg | Tg140~Tg170 |
| पीसीबी का अधिकतम आकार | 600*1200 मिमी |
| मिन छेद का आकार | 0.2 मिमी (+/- 0.025) |
| सतह उपचार | HASL, ENIG, OSP |
एचडीआई प्रिंटेड सर्किट बोर्ड, जिसे माइक्रोविया या μvia पीसीबी के नाम से भी जाना जाता है, एक उन्नत पीसीबी तकनीक है जो उच्च घनत्व वाले इंटरकनेक्शन और लघु इलेक्ट्रॉनिक घटकों को सक्षम करती है।
मुख्य विशेषताएं और कार्यएचडीआई प्रिंटेड सर्किट बोर्डइनमें शामिल हैंः
लघुकरण और बढ़ी हुई घनत्व:
एचडीआई पीसीबी में छोटे, अधिक निकटता से दूरी वाले माध्यम और माध्यम होते हैं, जिससे उच्च इंटरकनेक्ट घनत्व की अनुमति मिलती है।
इससे अधिक कॉम्पैक्ट, स्थान-बचत इलेक्ट्रॉनिक उपकरणों और घटकों को डिजाइन करना संभव हो जाता है।
माइक्रोविया और स्टैक्ड वाया:
एचडीआई पीसीबीमाइक्रोविया का प्रयोग करें, जो छोटे लेजर ड्रिल किए गए छेद हैं जिनका उपयोग पीसीबी की विभिन्न परतों को जोड़ने के लिए किया जाता है।
स्टैक्ड वायस, जहां कई वायस लंबवत रूप से स्टैक्ड होते हैं, इंटरकनेक्ट घनत्व को और बढ़ा सकते हैं।
बहुस्तरीय संरचना:
एचडीआई पीसीबीपारंपरिक पीसीबी की तुलना में अधिक परतों की संख्या हो सकती है, आमतौर पर 4 से 10 या उससे अधिक।
परतों की बढ़ती संख्या अधिक जटिल रूटिंग और घटकों के बीच अधिक कनेक्शन की अनुमति देती है।
उन्नत सामग्री और प्रक्रियाएं:
एचडीआई पीसीबीअक्सर विशेष सामग्री जैसे पतली तांबे की पन्नी, उच्च प्रदर्शन वाले टुकड़े टुकड़े और उन्नत चढ़ाना तकनीक का उपयोग करते हैं।
ये सामग्री और प्रक्रियाएं छोटे, अधिक विश्वसनीय और उच्च-प्रदर्शन वाले इंटरकनेक्ट बनाने की अनुमति देती हैं।
विद्युत गुणों में सुधारः
कम निशान चौड़ाई, कम संकेत पथ, और सख्त सहिष्णुताएचडीआई पीसीबीविद्युत प्रदर्शन में सुधार करने में मदद करता है, जिसमें संकेत की अखंडता में सुधार, क्रॉसस्टॉक में कमी और तेजी से डेटा ट्रांसमिशन शामिल हैं।
विश्वसनीयता और विनिर्माण क्षमताः
एचडीआई पीसीबीउच्च विश्वसनीयता के लिए डिज़ाइन किए गए हैं, जिसमें बेहतर थर्मल प्रबंधन और बढ़ी हुई यांत्रिक स्थिरता जैसी विशेषताएं हैं।
एचडीआई पीसीबी के निर्माण प्रक्रियाओं, जैसे लेजर ड्रिलिंग और उन्नत प्लेटिंग तकनीकों के लिए विशेष उपकरण और विशेषज्ञता की आवश्यकता होती है।
एचडीआई प्रिंटेड सर्किट बोर्डअनुप्रयोगों में शामिल हैंः
स्मार्टफोन, टैबलेट और अन्य मोबाइल डिवाइस
पहनने योग्य इलेक्ट्रॉनिक्स और IoT (इंटरनेट ऑफ थिंग्स) उपकरण
ऑटोमोबाइल इलेक्ट्रॉनिक्स और उन्नत चालक सहायता प्रणाली (ADAS)
उच्च गति संगणक और दूरसंचार उपकरण
सैन्य और एयरोस्पेस इलेक्ट्रॉनिक उपकरण
चिकित्सा उपकरण और उपकरण
विभिन्न प्रकार के इलेक्ट्रॉनिक उत्पादों और प्रणालियों में लघुकरण, बेहतर कार्यक्षमता और उच्च प्रदर्शन की निरंतर मांग नेएचडीआई पीसीबीप्रौद्योगिकी।
