| ब्रांड नाम: | KAZ |
| मॉडल संख्या: | काजा-बी-007 |
| एमओक्यू: | 1 इकाई |
| कीमत: | 0.1-20 USD / Unit |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन, मनीग्राम, एल / सी, डी / ए |
| आपूर्ति करने की क्षमता: | 2000 एम 2 / महीना |
3OZ तांबा मोटाई पीसीबी बोर्ड भारी तांबा पीसीबी पीसीबी विधानसभा सेवा
कैमरा पीसीबीए की विशेषताएं
कैमरा पीसीबीएतकनीकी क्षमता
| एसएमटी | स्थिति की सटीकता:20 um |
| घटकों का आकारः0.4×0.2 मिमी ((01005) ¥130×79 मिमी, फ्लिप-चिप, क्यूएफपी, बीजीए, पीओपी | |
| अधिकतम घटक ऊंचाईः:25 मिमी | |
| पीसीबी का अधिकतम आकार:680×500 मिमी | |
| पीसीबी का न्यूनतम आकारः कोई सीमा नहीं | |
| पीसीबी मोटाईः0.3 से 6 मिमी | |
| पीसीबी वजन:3 किलो | |
| वेव-सोल्डर | पीसीबी की अधिकतम चौड़ाई:450 मिमी |
| पीसीबी की न्यूनतम चौड़ाईः कोई सीमा नहीं | |
| घटक की ऊंचाईः शीर्ष 120 मिमी/बोट 15 मिमी | |
| स्वेट-सोल्डर | धातु प्रकारः भाग, संपूर्ण, इनले, साइडस्टॉप |
| धातु सामग्री: तांबा, एल्यूमीनियम | |
| सतह खत्मःप्लेटिंग Au,प्लेटिंग स्लिवर,प्लेटिंग Sn | |
| वायु मूत्राशय की दर: 20% से कम | |
| प्रेस-फिट | प्रेस रेंजः0-50KN |
| पीसीबी का अधिकतम आकारः800X600 मिमी | |
| परीक्षण | आईसीटी,प्रूफ फ्लाइंग,बर्न-इन,फंक्शन टेस्ट,तापमान चक्र |
निम्नलिखित मुख्य कदम हैंभारी तांबा पीसीबीसभा सेवा:
सामग्री और घटक:
उच्च तांबा सामग्री पीसीबी (2oz, 4oz या 6oz तांबा मोटाई)
भारी इलेक्ट्रॉनिक घटक (जैसे पावर ट्रांजिस्टर, उच्च शक्ति प्रतिरोधक, हीट डिंक)
उच्च तापमान पट्टा (उदाहरण के लिए उच्च पिघलने बिंदु सीसा मुक्त पट्टा)
उच्च गुणवत्ता वाला पट्टा
पीसीबी असेंबली प्रक्रियाः
पीसीबी तैयार करना:
किसी भी दूषित पदार्थ को हटाने के लिए पीसीबी सतह को अच्छी तरह से साफ करें।
भागों के प्लेसमेंट आवश्यकताओं के अनुसार सोल्डर मास्क और सिल्क स्क्रीन लगाएं।
घटक के लिए ड्रिल और छेद के माध्यम से छेद और माउंटिंग।
घटक का स्थानः
पीसीबी पर घटकों को सावधानीपूर्वक रखें ताकि उचित दिशा और संरेखण सुनिश्चित हो सके।
सुरक्षित घटक पीसीबी पैड के लिए उच्च तापमान पट्टा पेस्ट का उपयोग करता है।
रिफ्लो सोल्डरिंग:
इकट्ठे पीसीबी को रिफ्लो ओवन में रखें या गर्म हवा के पुनर्मिलन स्टेशन का उपयोग करें।
पीसीबी को उपयुक्त रिफ्लो तापमान (आमतौर पर 230°C से 260°C) तक गर्म करके सोल्डर पेस्ट को पिघलाएं।
सभी घटक कनेक्शनों के लिए उचित मिलाप गीला और संयुक्त गठन सुनिश्चित करें।
निरीक्षण और परीक्षण:
पीसीबी को किसी भी सॉइडर ब्रिज, कोल्ड जॉइंट या लापता घटकों के लिए नेत्रहीन जांचें।
सर्किट की कार्यक्षमता को सत्यापित करने के लिए विद्युत परीक्षण करें, जैसे निरंतरता, प्रतिरोध और वोल्टेज माप।
यह सुनिश्चित करने के लिए कि सर्किट डिजाइन विनिर्देशों को पूरा करता है, सभी आवश्यक कार्यात्मक परीक्षण करें।
थर्मल मैनेजमेंटः
उच्च-शक्ति वाले घटकों की पहचान करें जिन्हें अतिरिक्त शीतलन की आवश्यकता होती है।
गर्मी को प्रभावी ढंग से दूर करने के लिए हीट सिंक या अन्य थर्मल मैनेजमेंट समाधान स्थापित करें।
घटकों और हीट सिंक के बीच उचित थर्मल इंटरफेस सुनिश्चित करें।
अनुरूप कोटिंग (वैकल्पिक):
पीसीबी और घटकों को नमी, धूल और जंग जैसे पर्यावरणीय कारकों से बचाने के लिए एक्रिलिक या पॉलीयूरेथेन जैसे अनुरूप कोटिंग्स लगाएं।
अंतिम असेंबली और पैकेजिंगः
यदि आवश्यक हो तो पीसीबी को उपयुक्त आवास या आवरण में सुरक्षित रखें।
सुरक्षित शिपिंग और वितरण के लिए इकट्ठे पीसीबी को पैक करें।
भारी तांबा पीसीबी असेंबली के लिए मुख्य विचारः
सुनिश्चित करें कि पीसीबी सामग्री और तांबे की मोटाई आवेदन की शक्ति आवश्यकताओं के लिए उपयुक्त है।
उपयुक्त शक्ति रैंकिंग और गर्मी अपव्यय क्षमताओं वाले घटकों का चयन करें।
उच्च तापमान वाले लोडर्स और लोडर्स पेस्ट का प्रयोग उच्च परिचालन तापमान का सामना करने के लिए करें।
घटकों के अति ताप को रोकने के लिए उचित थर्मल प्रबंधन समाधान लागू करें।

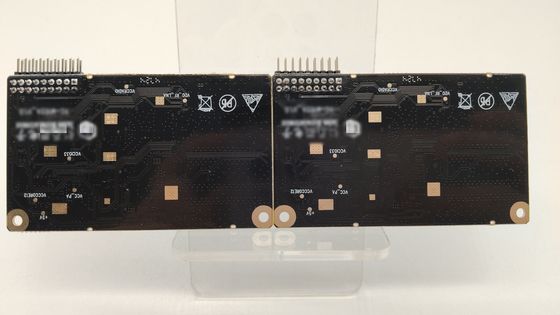

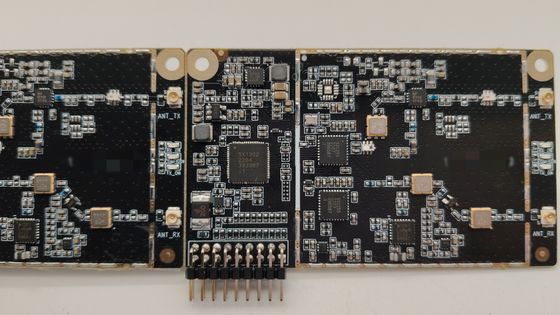

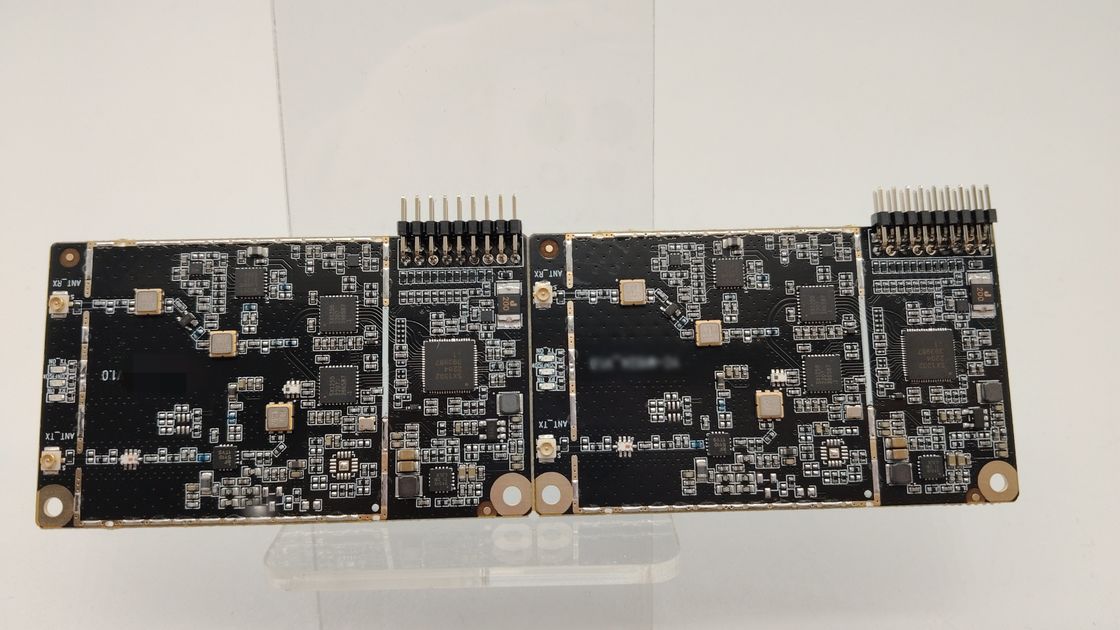

2कैमरा पीसीबीए चित्र
