| ब्रांड नाम: | KAZ Circuit |
| मॉडल संख्या: | पीसीबीए-बी-0019 |
| एमओक्यू: | 1 pc |
| कीमत: | USD/pc |
| भुगतान की शर्तें: | T/T, Western Union, Paypal |
| आपूर्ति करने की क्षमता: | 20,000 Square Meters / Month |
इलेक्ट्रॉनिक प्रिंटेड सर्किट बोर्ड OEM पीसीबी विधानसभा मिनी कंप्यूटर पीसीबी डिजाइन के लिए शेन्ज़ेन 1 औंस 1.6 मिमी
विस्तृत विनिर्देश:
| परतें | 4 परतें |
| सामग्री | FR-4 |
| बोर्ड की मोटाई | 1.6 मिमी |
| तांबे की मोटाई | 1 औंस |
| सतह उपचार | एनआईजी |
| बेचा गयामास्क और सिल्कस्क्रीन | हरी |
| गुणवत्ता मानक | आईपीसी वर्ग 2, 100% ई-परीक्षण |
| प्रमाणपत्र | TS16949, ISO9001, UL, RoHS |
KAZ सर्किट आपके लिए क्या कर सकता हैः
पीसीबी/पीसीबीए का पूर्ण उद्धरण प्राप्त करने के लिए, कृपया नीचे दी गई जानकारी प्रदान करें:
कंपनी की जानकारी:
KAZ सर्किट 2007 के बाद से चीन से एक पेशेवर पीसीबी निर्माता है, हमारे ग्राहकों के लिए पीसीबी असेंबली सेवा भी प्रदान करता है। अब लगभग 300 कर्मचारियों के साथ। ISO9001, TS16949, UL, RoHS के साथ प्रमाणित।हम आपको सबसे तेज़ वितरण समय के भीतर कारखाने निर्देशित मूल्य के साथ गुणवत्ता वाले उत्पाद प्रदान करने के लिए आश्वस्त हैं!
निर्माता क्षमताः
| क्षमता | डबल साइडः 12000 वर्ग मीटर / माह बहुस्तरीयः 8000 वर्ग मीटर / माह |
| न्यूनतम रेखा चौड़ाई/अंतर | 4/4 मिली (1 मिली = 0.0254 मिमी) |
| बोर्ड की मोटाई | 0.3~4.0 मिमी |
| परतें | 1 से 20 परतें |
| सामग्री | एफआर-4, एल्यूमीनियम, पीआई |
| तांबे की मोटाई | 0.5~4 औंस |
| सामग्री Tg | Tg140~Tg170 |
| पीसीबी का अधिकतम आकार | 600*1200 मिमी |
| मिन छेद का आकार | 0.2 मिमी (+/- 0.025) |
| सतह उपचार | HASL, ENIG, OSP |
एसएमटी क्षमता
पीसीबीए डिजाइन एक मुद्रित सर्किट बोर्ड पर इलेक्ट्रॉनिक सर्किट के लिए घटकों के लेआउट और प्लेसमेंट बनाने की प्रक्रिया है।पीसीबीए डिजाइनइलेक्ट्रॉनिक उपकरणों के सफल निर्माण और संचालन के लिए आवश्यक है।
पीसीबीए डिजाइन के कुछ प्रमुख पहलू निम्नलिखित हैंः
स्कीमैटिक कैप्चरः
इलेक्ट्रॉनिक सर्किट की कार्यक्षमता और कनेक्शन को परिभाषित करें।
उपयुक्त घटक और पैकेजिंग चुनें।
तार्किक प्रवाह और डिजाइन नियमों का पालन सुनिश्चित करता है।
पीसीबी लेआउटः
बोर्ड के आयाम, आकार और परत संरचना को परिभाषित करें।
कार्यक्षमता, थर्मल प्रबंधन और विनिर्माण क्षमता के लिए इष्टतम तरीके से घटकों को रखें।
सिग्नल अखंडता, शक्ति वितरण और विद्युत चुम्बकीय संगतता (ईएमसी) को ध्यान में रखते हुए घटकों को जोड़ने के लिए मार्ग केबल।
विनिर्माण के लिए डिजाइन (डीएफएम) दिशानिर्देश शामिल करें।
घटक का चयन और स्थानः
विद्युत, यांत्रिक और पर्यावरणीय आवश्यकताओं के आधार पर घटकों का चयन करें।
निशान की लंबाई को कम करने के लिए घटकों को व्यवस्थित करें, सिग्नल पथों को अनुकूलित करें और असेंबली को आसान बनाएं।
घटक अभिविन्यास, शीतलन और परीक्षण या पुनः कार्य के लिए पहुंच पर विचार करें।
पावर डिज़ाइनः
विभिन्न वोल्टेज रेलों के लिए एक कुशल बिजली वितरण नेटवर्क का डिजाइन।
अनकपलिंग कैपेसिटर, वोल्टेज रेगुलेटर और अन्य पावर मैनेजमेंट सर्किट्री को लागू करें।
सुनिश्चित करें कि इसे ठीक से ग्राउंड करें और शोर/लहर को कम से कम करें।
सिग्नल अखंडता और ईएमसी
उच्च गति डिजिटल संकेतों के प्रतिबाधा, रूटिंग और समापन को नियंत्रित करें।
विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को कम करने के लिए परिरक्षण, फ़िल्टरिंग और अन्य तकनीकों को लागू करें।
इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) सुरक्षा पर विचार करें।
थर्मल प्रबंधनः
हीटिंग घटकों की पहचान करें और पर्याप्त शीतलन समाधान प्रदान करें।
थर्मल वाइस, हीट सिंक और वायु प्रवाह को शामिल करें।
परीक्षण और विनिर्माण क्षमताः
सर्किट में परीक्षण को आसान बनाने के लिए परीक्षण बिंदुओं, जंपर्स और अन्य सुविधाओं को शामिल करें।
सोल्डर मास्क, स्क्रीन प्रिंटिंग और अन्य असेंबली से संबंधित पहलुओं के संबंध में डीएफएम दिशानिर्देशों का पालन करें।
पीसीबीए डिजाइनआमतौर पर विशेष सीएडी (कंप्यूटर-एडेड डिज़ाइन) सॉफ्टवेयर, जैसे कि अल्टियम डिजाइनर, ईगल, या किकैड का उपयोग, स्कीमैटिक को कैप्चर करने, पीसीबी को लेआउट करने के लिए शामिल है,और आवश्यक विनिर्माण फ़ाइलों उत्पन्न.

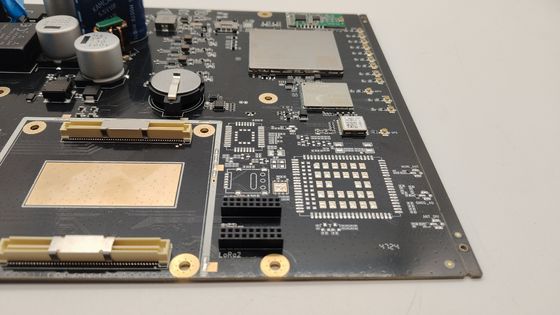

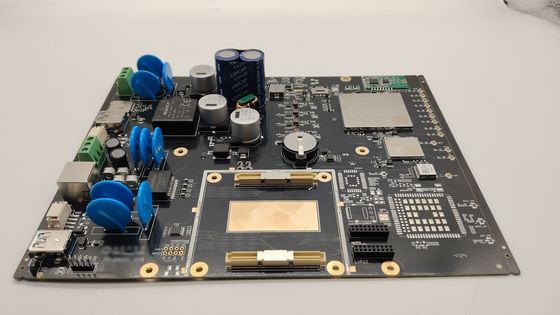

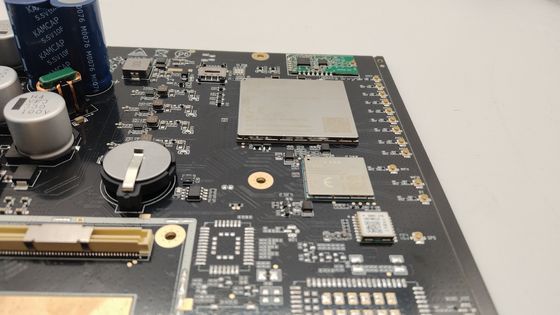

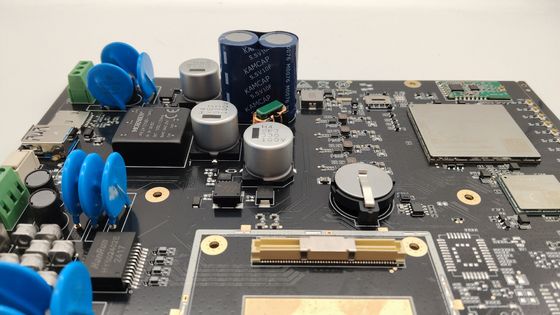

इस की तस्वीरेंमिनी कंप्यूटर के लिए पीसीबी पीसीबीए डिजाइन
