| ब्रांड नाम: | KAZ |
| मॉडल संख्या: | KAZA-090 |
| एमओक्यू: | 1 Unit |
| भुगतान की शर्तें: | Western Union, T/T, L/C, D/P, MoneyGram |
| आपूर्ति करने की क्षमता: | 100000 pieces |
इलेक्ट्रॉनिक्स FR4 सामग्री कम लागत ग्रीन पीसीबीए प्रोटोटाइप प्रिंटेड सर्किट बोर्ड पीसीबी बोर्ड
1विशेषताएं
1एक स्टॉप OEM सेवा, चीन के शेन्ज़ेन में निर्मित
2. ग्राहक से Gerber फ़ाइल और BOM सूची द्वारा निर्मित
3. FR4 सामग्री, 94V0 मानक को पूरा करती है
4. एसएमटी, डीआईपी प्रौद्योगिकी समर्थन
5. सीसा मुक्त एचएएसएल, पर्यावरण संरक्षण
6यूएल, सीई, आरओएचएस अनुरूप
7डीएचएल, यूपीएस, टीएनटी, ईएमएस या ग्राहक की आवश्यकता द्वारा शिपिंग
2पीसीबीएतकनीकी क्षमता
| एसएमटी | स्थिति की सटीकता:20 um |
| घटकों का आकारः0.4×0.2 मिमी ((01005) ¥130×79 मिमी, फ्लिप-चिप, क्यूएफपी, बीजीए, पीओपी | |
| अधिकतम घटक ऊंचाईः:25 मिमी | |
| पीसीबी का अधिकतम आकार:680×500 मिमी | |
| पीसीबी का न्यूनतम आकारः कोई सीमा नहीं | |
| पीसीबी मोटाईः0.3 से 6 मिमी | |
| पीसीबी वजन:3 किलो | |
| वेव-सोल्डर | पीसीबी की अधिकतम चौड़ाई:450 मिमी |
| पीसीबी की न्यूनतम चौड़ाईः कोई सीमा नहीं | |
| घटक की ऊंचाईः शीर्ष 120 मिमी/बोट 15 मिमी | |
| स्वेट-सोल्डर | धातु प्रकारः भाग, संपूर्ण, इनले, साइडस्टॉप |
| धातु सामग्री: तांबा, एल्यूमीनियम | |
| सतह खत्मःप्लेटिंग Au,प्लेटिंग स्लिवर,प्लेटिंग Sn | |
| वायु मूत्राशय की दर: 20% से कम | |
| प्रेस-फिट | प्रेस रेंजः0-50KN |
| पीसीबी का अधिकतम आकारः800X600 मिमी | |
| परीक्षण | आईसीटी,प्रूफ फ्लाइंग,बर्न-इन,फंक्शन टेस्ट,तापमान चक्र |
प्रोटोटाइप पीसीबी असेंबली प्रक्रिया
पीसीबी डिजाइन और विनिर्माण:
पीसीबी डिजाइनरों के साथ काम करने के लिए योजनाओं और लेआउट बनाने के लिएप्रोटोटाइप पीसीबी।
पीसीबी डिजाइन को पूरा करें, घटक की जगह, ट्रैक रूटिंग और किसी भी विशेष आवश्यकताओं पर विचार करें।
त्वरित प्रोटोटाइप के लिए पीसीबी निर्माता को डिजाइन फाइलें भेजें।
नंगा प्राप्त करेंप्रोटोटाइप पीसीबीनिर्माता से और किसी भी दोष के लिए निरीक्षण.
घटक खरीद:
आवश्यक इलेक्ट्रॉनिक घटकों जैसे आईसी, प्रतिरोधक, संधारित्र और कनेक्टर की पहचान करें।
आवश्यक घटक खरीदें, आमतौर पर एक वितरक या ऑनलाइन स्रोत से जो छोटी मात्रा में घटक प्रदान करता है।
सुनिश्चित करें कि घटक पीसीबी डिजाइन के साथ संगत हैं और परियोजना के विनिर्देशों को पूरा करते हैं।
मैनुअल पीसीबी असेंबलीः
सतह को साफ करके और घटक पैड पर मिलाप पेस्ट लगाकर पीसीबी को इकट्ठा करने के लिए तैयार करें।
घटकों को मैन्युअल रूप से रखा जाता है और पीसीबी के लिए एक मिलाप लोहे या गर्म हवा के पुनर्मिलन स्टेशन का उपयोग करके मिलाप किया जाता है।
भागों के सही स्थान और मिलाप जोड़ों को सुनिश्चित करने के लिए इकट्ठे पीसीबी का दृश्य निरीक्षण करें।
वैकल्पिक स्वचालित असेंबली प्रक्रियाः
बड़ी प्रोटोटाइप मात्राओं या अधिक जटिल पीसीबी के लिए, एक अर्ध स्वचालित या स्वचालित का उपयोग करने पर विचार करें
इकट्ठा करने की प्रक्रिया जैसेः
स्टेंसिल प्रिंटिंग सोल्डर पेस्ट अनुप्रयोगों के लिए
अवयवों को रखने के लिए पिक एंड प्लेस मशीनें
संवहन ओवन में रिफ्लो सोल्डरिंग
परीक्षण और समस्या निवारण:
सत्यापित करने के लिए विभिन्न परीक्षण करेंप्रोटोटाइप पीसीबीकार्यक्षमता और विश्वसनीयता, जैसेः
विद्युत परीक्षण (जैसे निरंतरता, प्रतिरोध, वोल्टेज और धारा माप)
यह सुनिश्चित करने के लिए कार्यात्मक परीक्षण कि पीसीबी डिजाइन विनिर्देशों को पूरा करता है
परीक्षण के दौरान पाए गए किसी भी मुद्दे का समाधान करें और पीसीबी डिजाइन या असेंबली प्रक्रिया में आवश्यक संशोधन करें।
पुनरावर्ती डिजाइन और असेंबलीः
परीक्षण के परिणामों और प्रतिक्रिया के आधार पर पीसीबी में आवश्यक डिज़ाइन संशोधन करें।
अद्यतन डिजाइन के साथ विनिर्माण और असेंबली प्रक्रिया को दोहराएं।
इस पुनरावर्ती प्रक्रिया को तब तक जारी रखें जब तकप्रोटोटाइप पीसीबीसभी आवश्यक विनिर्देशों और प्रदर्शन लक्ष्यों को पूरा करता है।
अंतिम पैकेजिंग और प्रलेखनः
पैकप्रोटोटाइप पीसीबीसुरक्षित भंडारण और परिवहन के लिए।
सभी आवश्यक दस्तावेज जैसे कि संयोजन निर्देश, योजनाएं और परीक्षण रिपोर्ट प्रदान करें।
पीसीबी असेंबली के प्रोटोटाइप के लिए मुख्य विचारः
डिजाइन परिवर्तनों को समायोजित करने के लिए तेजी से बदलाव और लचीलेपन पर जोर
मैन्युअल असेंबली तकनीकों जैसे थ्रू-होल सोल्डरिंग का उपयोग करके प्रारंभिक प्रोटोटाइप का उत्पादन करें
प्रोटोटाइप बनाने की प्रक्रिया का समर्थन करने के लिए कम मात्रा में घटक खरीद का उपयोग करें
डिजाइन या असेंबली समस्याओं की पहचान और समाधान के लिए गहन परीक्षण और समस्या निवारण करना
पीसीबी डिजाइनरों, असेंबलरों और परियोजना हितधारकों के बीच घनिष्ठ सहयोग
दप्रोटोटाइप पीसीबीपूर्ण उत्पादन में प्रवेश करने से पहले डिजाइन को मान्य करने, किसी भी समस्या की पहचान करने और उत्पाद में सुधार करने के लिए असेंबली प्रक्रिया महत्वपूर्ण है।यह सुनिश्चित करने के लिए तेजी से पुनरावृत्ति और परीक्षण की अनुमति देता है कि अंतिम पीसीबी डिजाइन परियोजना की आवश्यकताओं को पूरा करता है.

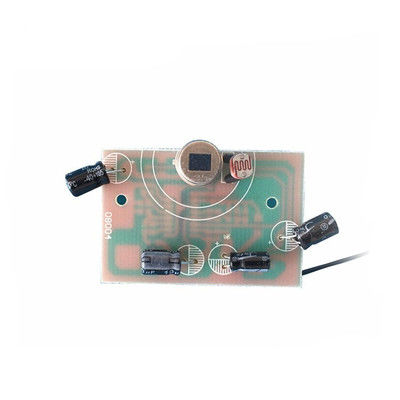

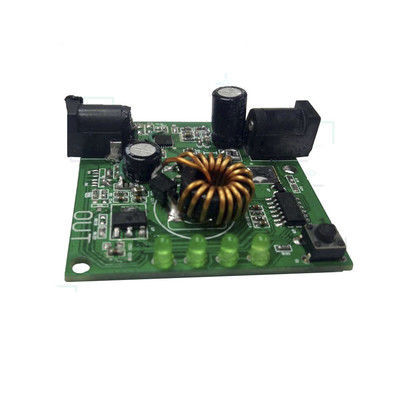

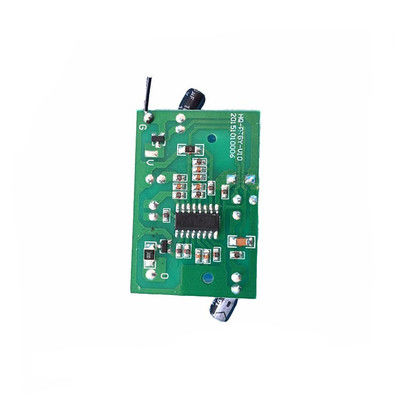

2पीसीबीए चित्र
