| ब्रांड नाम: | KAZ |
| मॉडल संख्या: | काजा-बी-055 |
| एमओक्यू: | 1 Unit |
| भुगतान की शर्तें: | Western Union, T/T, L/C, D/P, MoneyGram |
| आपूर्ति करने की क्षमता: | 100000 pieces |
ऑटोमोटिव पीसीबी डीआईपी इलेक्ट्रॉनिक्स ऑटोमोटिव पीसीबी Ssembly shenzhen FR4 With Lead Free HASL3 Mil OEM SMT विधानसभा
1विशेषताएं
1एक स्टॉप OEM सेवा, चीन के शेन्ज़ेन में निर्मित
2. ग्राहक से Gerber फ़ाइल और BOM सूची द्वारा निर्मित
3. FR4 सामग्री, 94V0 मानक को पूरा करती है
4. एसएमटी, डीआईपी प्रौद्योगिकी समर्थन
5. सीसा मुक्त एचएएसएल, पर्यावरण संरक्षण
6यूएल, सीई, आरओएचएस अनुरूप
7डीएचएल, यूपीएस, टीएनटी, ईएमएस या ग्राहक की आवश्यकता द्वारा शिपिंग
2पीसीबीएतकनीकी क्षमता
| एसएमटी | स्थिति की सटीकता:20 um |
| घटकों का आकारः0.4×0.2 मिमी ((01005) ¥130×79 मिमी, फ्लिप-चिप, क्यूएफपी, बीजीए, पीओपी | |
| अधिकतम घटक ऊंचाईः:25 मिमी | |
| पीसीबी का अधिकतम आकार:680×500 मिमी | |
| पीसीबी का न्यूनतम आकारः कोई सीमा नहीं | |
| पीसीबी मोटाईः0.3 से 6 मिमी | |
| पीसीबी वजन:3 किलो | |
| वेव-सोल्डर | पीसीबी की अधिकतम चौड़ाई:450 मिमी |
| पीसीबी की न्यूनतम चौड़ाईः कोई सीमा नहीं | |
| घटक की ऊंचाईः शीर्ष 120 मिमी/बोट 15 मिमी | |
| स्वेट-सोल्डर | धातु प्रकारः भाग, संपूर्ण, इनले, साइडस्टॉप |
| धातु सामग्री: तांबा, एल्यूमीनियम | |
| सतह खत्मःप्लेटिंग Au,प्लेटिंग स्लिवर,प्लेटिंग Sn | |
| वायु मूत्राशय की दर: 20% से कम | |
| प्रेस-फिट | प्रेस रेंजः0-50KN |
| पीसीबी का अधिकतम आकारः800X600 मिमी | |
| परीक्षण | आईसीटी,प्रूफ फ्लाइंग,बर्न-इन,फंक्शन टेस्ट,तापमान चक्र |
ऑटोमोबाइल मुद्रित सर्किट बोर्ड आधुनिक कारों का एक अनिवार्य घटक हैं और इलेक्ट्रॉनिक्स और नियंत्रण प्रणालियों में महत्वपूर्ण भूमिका निभाते हैं।इन पीसीबी को कठोर वातावरण और मोटर वाहन उद्योग की सख्त आवश्यकताओं का सामना करने के लिए डिज़ाइन किया गया है.
मुख्य विशेषताएं और विचारमोटर वाहन पीसीबीइनमें शामिल हैंः
विश्वसनीयता और स्थायित्व:
ऑटोमोबाइल पीसीबीअत्यधिक तापमान, कंपन और वाहनों में आने वाले अन्य पर्यावरणीय तनावों के तहत विश्वसनीय रूप से काम करने में सक्षम होना चाहिए।
उच्च गुणवत्ता वाले तांबे, उन्नत टुकड़े टुकड़े और विशेष कोटिंग जैसे कठोर सामग्री का उपयोग दीर्घकालिक प्रदर्शन सुनिश्चित करने के लिए किया जाता है।
सुरक्षा और अनुपालनः
ऑटोमोबाइल पीसीबीसख्त सुरक्षा मानकों और विनियामक आवश्यकताओं का पालन करने की आवश्यकता है,जैसे कि आईएसओ (इंटरनेशनल ऑर्गनाइजेशन फॉर स्टैंडर्डिजेशन) और आईएटीएफ (इंटरनेशनल ऑटोमोटिव टास्क फोर्स) जैसे संगठनों द्वारा निर्धारित किए गए.
वाहन प्रणालियों की सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए डिजाइनों को इन मानकों को पूरा करना होगा।
लघुकरण और जटिलता:
ऑटोमोटिव इलेक्ट्रॉनिक्स तेजी से जटिल होते जा रहे हैं, जिसके लिए उच्च घटक घनत्व और छोटे रूप कारकों के साथ अधिक उन्नत पीसीबी डिजाइनों की आवश्यकता होती है।
बहुपरत पीसीबी, ठीक-पीच घटकों और उन्नत इंटरकनेक्ट प्रौद्योगिकियों का उपयोग अक्सर अंतरिक्ष और प्रदर्शन आवश्यकताओं को पूरा करने के लिए किया जाता है।
थर्मल प्रबंधनः
ऑटोमोबाइल पीसीबीअक्सर उच्च तापमान वाले वातावरण में काम करते हैं, जिसके लिए प्रभावी थर्मल प्रबंधन समाधानों की आवश्यकता होती है जैसे कि हीट सिंक, थर्मल वायस और विशेष शीतलन तकनीक।
विद्युत चुम्बकीय संगतता (ईएमसी):
ऑटोमोबाइल पीसीबीविद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को कम करने और अन्य वाहन प्रणालियों के साथ उचित विद्युत चुम्बकीय संगतता (ईएमसी) सुनिश्चित करने के लिए डिज़ाइन किया जाना चाहिए।
परिरक्षण, ग्राउंडिंग और सावधानीपूर्वक सिग्नल ट्रैकिंग रूटिंग महत्वपूर्ण विचार हैं।
ऑटोमोबाइल-ग्रेड के घटक:
ऑटोमोबाइल पीसीबीइसमें विशेष इलेक्ट्रॉनिक घटक हैं जो वाहनों की कठोर परिचालन स्थितियों के लिए उपयुक्त हैं, जैसे कि उच्च तापमान रेंज, कंपन प्रतिरोध और अधिक सेवा जीवन।
के लिए प्रमुख अनुप्रयोगमोटर वाहन पीसीबीइसमें इंजन कंट्रोल यूनिट (ईसीयू), ट्रांसमिशन कंट्रोल मॉड्यूल, इंफोटेनमेंट सिस्टम, सेंसर इंटरफेस और एडवांस्ड ड्राइवर असिस्टेंस सिस्टम (एडीएएस) शामिल हैं।
दऑटोमोबाइल पीसीबीआधुनिक वाहनों में विश्वसनीयता, प्रदर्शन और सुरक्षा की बढ़ती मांगों को पूरा करने के लिए सामग्री, डिजाइन तकनीकों और विनिर्माण प्रक्रियाओं में प्रगति के साथ उद्योग विकसित होता रहता है।

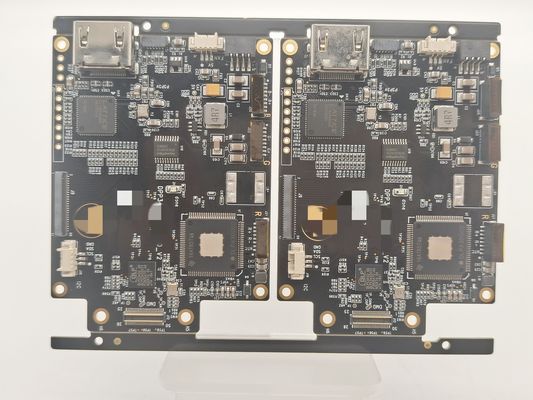

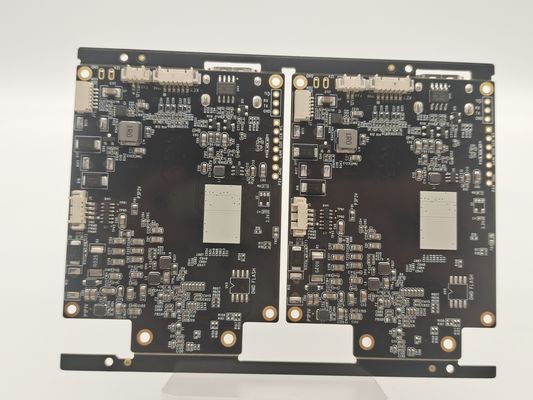

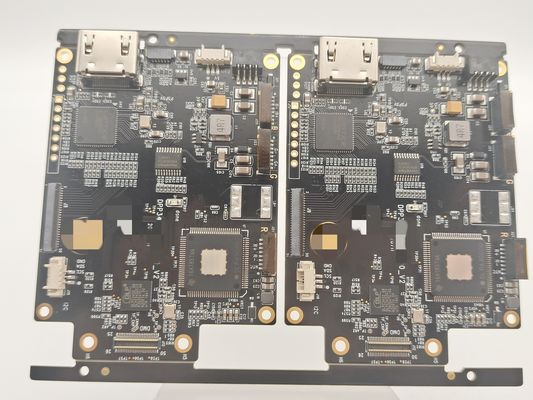

2पीसीबीए चित्र
