| ब्रांड नाम: | KAZ Circuit |
| मॉडल संख्या: | पीसीबी-बी-008 |
| एमओक्यू: | 1 pc |
| कीमत: | USD/pc |
| भुगतान की शर्तें: | T/T, Western Union, Paypal |
| आपूर्ति करने की क्षमता: | 20,000 Square Meters / Month |
मोटर वाहन पीसीबी 10 परतें कठोर लचीला पीसीबी विसर्जन सोना 1.32 मिमी मोटाई
विस्तृत विनिर्देश:
| परतें | 10 |
| सामग्री | FR-4 और PI |
| बोर्ड की मोटाई | 1.32 मिमी |
| तांबे की मोटाई | 1 औंस |
| सतह उपचार | ENIG 2U" |
| बेचा गयामास्क और सिल्कस्क्रीन | हरा और सफेद |
| गुणवत्ता मानक | आईपीसी वर्ग 2, 100% ई-परीक्षण |
| प्रमाणपत्र | TS16949, ISO9001, UL, RoHS |
KAZ सर्किट आपके लिए क्या कर सकता हैः
पीसीबी/पीसीबीए का पूर्ण उद्धरण प्राप्त करने के लिए, कृपया नीचे दी गई जानकारी प्रदान करें:
कंपनी की जानकारी:
KAZ सर्किट 2007 के बाद से चीन से एक पेशेवर पीसीबी निर्माता है, हमारे ग्राहकों के लिए पीसीबी असेंबली सेवा भी प्रदान करता है। अब लगभग 300 कर्मचारियों के साथ। ISO9001, TS16949, UL, RoHS के साथ प्रमाणित।हम आपको सबसे तेज़ वितरण समय के भीतर कारखाने निर्देशित मूल्य के साथ गुणवत्ता वाले उत्पाद प्रदान करने के लिए आश्वस्त हैं!
निर्माता क्षमताः
| क्षमता | डबल साइडः 12000 वर्ग मीटर / माह बहुस्तरीयः 8000 वर्ग मीटर / माह |
| न्यूनतम रेखा चौड़ाई/अंतर | 4/4 मिली (1 मिली = 0.0254 मिमी) |
| बोर्ड की मोटाई | 0.3~4.0 मिमी |
| परतें | 1 से 20 परतें |
| सामग्री | एफआर-4, एल्यूमीनियम, पीआई |
| तांबे की मोटाई | 0.5~4 औंस |
| सामग्री Tg | Tg140~Tg170 |
| पीसीबी का अधिकतम आकार | 600*1200 मिमी |
| मिन छेद का आकार | 0.2 मिमी (+/- 0.025) |
| सतह उपचार | HASL, ENIG, OSP |
एसएमटी क्षमता
प्रमाणपत्र:
ISO9001 / ISO14001 / ISO45001 (सैन्य) / TS16949 (ऑटोमोटिव) / RoHS / UL
ऑटोमोबाइल पीसीबी आधुनिक वाहनों में आवश्यक घटक हैं और इलेक्ट्रॉनिक्स और नियंत्रण प्रणालियों में महत्वपूर्ण भूमिका निभाते हैं।इन पीसीबी को कठोर वातावरण और मोटर वाहन उद्योग की सख्त आवश्यकताओं का सामना करने के लिए डिज़ाइन किया गया है.
मुख्य विशेषताएं और विचारमोटर वाहन पीसीबीइनमें शामिल हैंः
विश्वसनीयता और स्थायित्व:
ऑटोमोबाइल पीसीबीवाहनों के चरम तापमान, कंपन और अन्य पर्यावरणीय तनावों के तहत विश्वसनीय रूप से काम करने में सक्षम होना चाहिए।
उच्च गुणवत्ता वाले तांबे, प्रीमियम लेमिनेट और विशेष कोटिंग जैसे मजबूत सामग्रियों का उपयोग दीर्घकालिक प्रदर्शन सुनिश्चित करने के लिए किया जाता है।
सुरक्षा और अनुपालनः
ऑटोमोबाइल पीसीबीसख्त सुरक्षा मानकों और नियामक आवश्यकताओं के अधीन हैं,जैसे कि आईएसओ (इंटरनेशनल ऑर्गनाइजेशन फॉर स्टैंडर्डिजेशन) और आईएटीएफ (इंटरनेशनल ऑटोमोटिव टास्क फोर्स) जैसे संगठनों द्वारा निर्धारित किए गए.
वाहन प्रणालियों की सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए डिजाइनों को इन मानकों का अनुपालन करना चाहिए।
लघुकरण और जटिलता:
ऑटोमोटिव इलेक्ट्रॉनिक्स तेजी से जटिल होते जा रहे हैं, जिसके लिए उच्च घटक घनत्व और छोटे रूप कारकों के साथ अधिक उन्नत पीसीबी डिजाइनों की आवश्यकता होती है।
बहुस्तरीय पीसीबी, ठीक-पीच घटकों और उन्नत इंटरकनेक्ट प्रौद्योगिकियों का उपयोग अक्सर अंतरिक्ष और प्रदर्शन आवश्यकताओं को पूरा करने के लिए किया जाता है।
थर्मल मैनेजमेंटः
ऑटोमोबाइल पीसीबीअक्सर उच्च तापमान वाले वातावरण में काम करते हैं, जिसके लिए प्रभावी थर्मल प्रबंधन समाधानों की आवश्यकता होती है जैसे कि हीट सिंक, थर्मल वायस और विशेष शीतलन प्रौद्योगिकियां।
विद्युत चुम्बकीय संगतता (ईएमसी):
ऑटोमोबाइल पीसीबीविद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को कम करने और अन्य वाहन प्रणालियों के साथ पर्याप्त विद्युत चुम्बकीय संगतता (ईएमसी) सुनिश्चित करने के लिए डिज़ाइन किया जाना चाहिए।
सिग्नल लाइनों की सुरक्षा, ग्राउंडिंग और सावधानीपूर्वक मार्गनिर्देशन महत्वपूर्ण विचार हैं।
ऑटोमोटिव ग्रेड के घटक:
ऑटोमोबाइल पीसीबीविशेष इलेक्ट्रॉनिक घटकों का प्रयोग करें जो वाहन की कठोर परिचालन स्थितियों के लिए उपयुक्त हैं, जैसे कि उच्च तापमान सीमा, झटके प्रतिरोध और अधिक सेवा जीवन।
मेजरऑटोमोबाइल पीसीबीअनुप्रयोगों में इंजन नियंत्रण इकाइयां (ईसीयू), ट्रांसमिशन नियंत्रण मॉड्यूल, सूचना मनोरंजन प्रणाली, सेंसर इंटरफेस और उन्नत चालक सहायता प्रणाली (एडीएएस) शामिल हैं।
दऑटोमोबाइल पीसीबीउद्योग का विकास जारी है, सामग्री, डिजाइन तकनीकों और विनिर्माण प्रक्रियाओं में प्रगति के साथ बढ़ती विश्वसनीयता, प्रदर्शन,और आधुनिक वाहनों की सुरक्षा आवश्यकताएं.

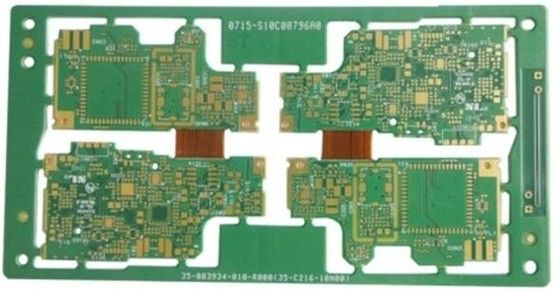

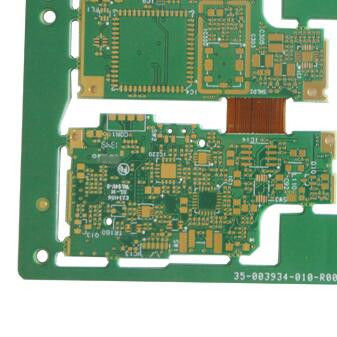

चीन निर्माता से कार ऑडियो इमर्शन के लिए इस 10 परत कठोर लचीला पीसीबी के अधिक विस्तार फोटो
