होम सिस्टम पीसीबीए / ओईएम कस्टम मेड प्रोटोटाइप प्रिंटेड सर्किट बोर्ड,प्रोटोटाइप पीसीबी असेंबली शेन्ज़ेन

होम सिस्टम पीसीबीए / ओईएम कस्टम मेड प्रोटोटाइप प्रिंटेड सर्किट बोर्ड,प्रोटोटाइप पीसीबी असेंबली शेन्ज़ेन

1विशेषताएं

1एक स्टॉप OEM सेवा, चीन के शेन्ज़ेन में निर्मित

2. ग्राहक से Gerber फ़ाइल और BOM सूची द्वारा निर्मित

3. FR4 सामग्री, 94V0 मानक को पूरा करती है

4. एसएमटी, डीआईपी प्रौद्योगिकी समर्थन

5. सीसा मुक्त एचएएसएल, पर्यावरण संरक्षण

6यूएल, सीई, आरओएचएस अनुरूप

7डीएचएल, यूपीएस, टीएनटी, ईएमएस या ग्राहक की आवश्यकता द्वारा शिपिंग

2पीसीबीएतकनीकी क्षमता

प्रमाणपत्र:

ISO9001 / ISO14001 / ISO45001 (सैन्य) / TS16949 (ऑटोमोटिव) / RoHS / UL

प्रोटोटाइप पीसीबी असेंबली प्रक्रिया

पीसीबी डिजाइन और विनिर्माण:
पीसीबी डिजाइनरों के साथ प्रोटोटाइप पीसीबी के लिए योजनाएं और लेआउट बनाने के लिए काम करें।
पीसीबी डिजाइन को पूरा करें, घटक की जगह, ट्रैक रूटिंग और किसी भी विशेष आवश्यकताओं पर विचार करें।
त्वरित प्रोटोटाइप के लिए पीसीबी निर्माता को डिजाइन फाइलें भेजें।
निर्माता से नंगे प्रोटोटाइप पीसीबी प्राप्त करें और किसी भी दोष के लिए निरीक्षण करें।

घटक खरीद:
आवश्यक इलेक्ट्रॉनिक घटकों जैसे आईसी, प्रतिरोधक, संधारित्र और कनेक्टर की पहचान करें।
आवश्यक घटक खरीदें, आमतौर पर एक वितरक या ऑनलाइन स्रोत से जो छोटी मात्रा में घटक प्रदान करता है।
सुनिश्चित करें कि घटक पीसीबी डिजाइन के साथ संगत हैं और परियोजना के विनिर्देशों को पूरा करते हैं।

मैनुअल पीसीबी असेंबलीः
सतह को साफ करके और घटक पैड पर सोल्डर पेस्ट लगाकर पीसीबी को इकट्ठा करने के लिए तैयार करें।
घटकों को मैन्युअल रूप से रखा जाता है और पीसीबी के लिए एक मिलाप लोहे या गर्म हवा के पुनर्मिलन स्टेशन का उपयोग करके मिलाया जाता है।
भागों के सही स्थान और मिलाप जोड़ों को सुनिश्चित करने के लिए इकट्ठे पीसीबी का दृश्य निरीक्षण करें।

वैकल्पिक स्वचालित असेंबली प्रक्रियाः
बड़ी प्रोटोटाइप मात्राओं या अधिक जटिल पीसीबी के लिए, एक अर्ध स्वचालित या स्वचालित का उपयोग करने पर विचार करें

असेंबली प्रक्रिया जैसेः
स्टेंसिल प्रिंटिंग सोल्डर पेस्ट अनुप्रयोगों के लिए
अवयवों को रखने के लिए पिक एंड प्लेस मशीनें
संवहन ओवन में रिफ्लो सोल्डरिंग

परीक्षण और समस्या निवारण:
प्रोटोटाइप पीसीबी की कार्यक्षमता और विश्वसनीयता को सत्यापित करने के लिए विभिन्न परीक्षण करें, जैसेः
विद्युत परीक्षण (जैसे निरंतरता, प्रतिरोध, वोल्टेज और धारा माप)
यह सुनिश्चित करने के लिए कार्यात्मक परीक्षण कि पीसीबी डिजाइन विनिर्देशों को पूरा करता है
परीक्षण के दौरान पाए गए किसी भी मुद्दे का समाधान करें और पीसीबी डिजाइन या असेंबली प्रक्रिया में आवश्यक संशोधन करें।

पुनरावर्ती डिजाइन और असेंबलीः
परीक्षण के परिणामों और प्रतिक्रिया के आधार पर पीसीबी में आवश्यक डिज़ाइन संशोधन करें।
एक अद्यतन डिजाइन के साथ विनिर्माण और असेंबली प्रक्रिया को दोहराएं।
इस पुनरावर्ती प्रक्रिया को तब तक जारी रखें जब तक कि प्रोटोटाइप पीसीबी सभी आवश्यक विनिर्देशों और प्रदर्शन लक्ष्यों को पूरा नहीं करता।

अंतिम पैकेजिंग और प्रलेखनः
सुरक्षित भंडारण और शिपिंग के लिए प्रोटोटाइप पीसीबी पैक करें।
आवश्यक दस्तावेज जैसे कि संयोजन निर्देश, योजनाएं और परीक्षण रिपोर्ट प्रदान करें।

पीसीबी असेंबली के प्रोटोटाइप के लिए मुख्य विचारः

डिजाइन परिवर्तनों को समायोजित करने के लिए तेजी से बदलाव और लचीलेपन पर जोर
मैन्युअल असेंबली तकनीकों जैसे थ्रू-होल सोल्डरिंग का उपयोग करके प्रारंभिक प्रोटोटाइप का उत्पादन करें
प्रोटोटाइपिंग प्रक्रिया का समर्थन करने के लिए कम मात्रा में घटक खरीद का उपयोग करें
डिजाइन या असेंबली समस्याओं की पहचान और समाधान के लिए गहन परीक्षण और समस्या निवारण करना
पीसीबी डिजाइनरों, असेंबलरों और परियोजना हितधारकों के बीच घनिष्ठ सहयोग

दप्रोटोटाइप पीसीबी विधानसभायह प्रक्रिया पूर्ण उत्पादन में प्रवेश करने से पहले डिजाइन को मान्य करने, किसी भी समस्या की पहचान करने और उत्पाद में सुधार करने के लिए महत्वपूर्ण है।यह सुनिश्चित करने के लिए तेजी से पुनरावृत्ति और परीक्षण की अनुमति देता है कि अंतिम पीसीबी डिजाइन परियोजना की आवश्यकताओं को पूरा करता है.

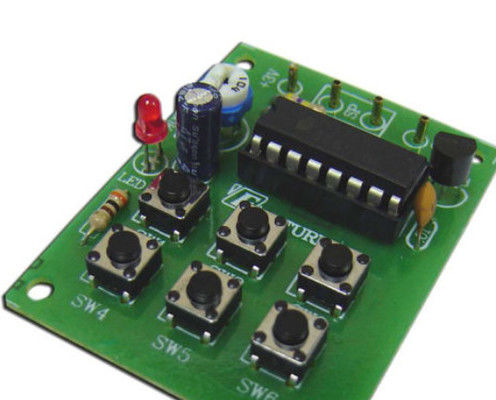

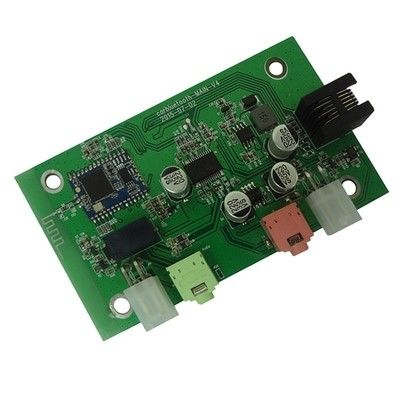

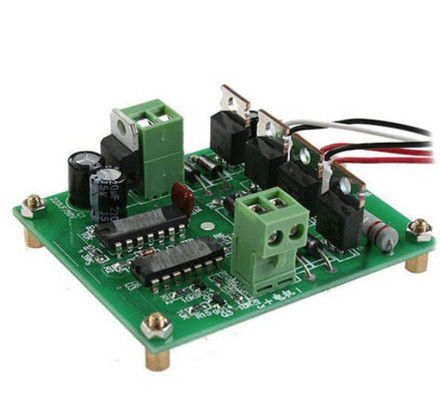

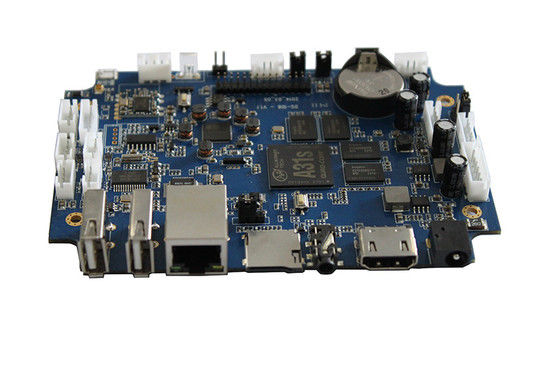

पीसीबीए चित्र
