| ब्रांड नाम: | KAZ |
| मॉडल संख्या: | काजा-बी-013 |
| एमओक्यू: | 1 Unit |
| भुगतान की शर्तें: | Western Union, T/T, L/C, D/P, MoneyGram |
| आपूर्ति करने की क्षमता: | 100000 pieces |
कस्टम पीसीबी असेंबली स्मार्ट मीटर पीसीबीए विनिर्माण एसडब्ल्यूआर मीटर&पीडब्ल्यूआर पावर मीटर पीसीबी असेंबली
1विशेषताएं
1एक स्टॉप OEM सेवा, चीन के शेन्ज़ेन में निर्मित
2. ग्राहक से Gerber फ़ाइल और BOM सूची द्वारा निर्मित
3. FR4 सामग्री, 94V0 मानक को पूरा करती है
4. एसएमटी, डीआईपी प्रौद्योगिकी समर्थन
5. सीसा मुक्त एचएएसएल, पर्यावरण संरक्षण
6यूएल, सीई, आरओएचएस अनुरूप
7डीएचएल, यूपीएस, टीएनटी, ईएमएस या ग्राहक की आवश्यकता द्वारा शिपिंग
2पीसीबीतकनीकी क्षमता
| एसएमटी | स्थिति की सटीकता:20 um |
| घटकों का आकारः0.4×0.2 मिमी ((01005) ¥130×79 मिमी, फ्लिप-चिप, क्यूएफपी, बीजीए, पीओपी | |
| अधिकतम घटक ऊंचाईः:25 मिमी | |
| पीसीबी का अधिकतम आकार:680×500 मिमी | |
| पीसीबी का न्यूनतम आकारः कोई सीमा नहीं | |
| पीसीबी मोटाईः0.3 से 6 मिमी | |
| पीसीबी वजन:3 किलो | |
| वेव-सोल्डर | पीसीबी की अधिकतम चौड़ाई:450 मिमी |
| पीसीबी की न्यूनतम चौड़ाईः कोई सीमा नहीं | |
| घटक की ऊंचाईः शीर्ष 120 मिमी/बोट 15 मिमी | |
| स्वेट-सोल्डर | धातु प्रकारः भाग, संपूर्ण, इनले, साइडस्टॉप |
| धातु सामग्री: तांबा, एल्यूमीनियम | |
| सतह खत्मःप्लेटिंग Au,प्लेटिंग स्लिवर,प्लेटिंग Sn | |
| वायु मूत्राशय की दर: 20% से कम | |
| प्रेस-फिट | प्रेस रेंजः0-50KN |
| पीसीबी का अधिकतम आकारः800X600 मिमी | |
| परीक्षण | आईसीटी,प्रूफ फ्लाइंग,बर्न-इन,फंक्शन टेस्ट,तापमान चक्र |
प्रमाणपत्र:
ISO9001 / ISO14001 / ISO45001 (सैन्य) / TS16949 (ऑटोमोटिव) / RoHS / UL
अनुकूलित पीसीबी असेंबली प्रक्रिया
पीसीबी डिजाइन और निर्माण:
कस्टम पीसीबी के लिए स्कीमा और लेआउट बनाने के लिए पीसीबी डिजाइन इंजीनियरों के साथ सहयोग करें।
पूर्ण पीसीबी डिजाइन, जिसमें घटकों का स्थान, ट्रैक रूटिंग और कोई विशेष आवश्यकताएं शामिल हैं।
निर्माण के लिए पीसीबी निर्माता को डिजाइन फाइलें भेजना।
निर्माता से नंगे पीसीबी प्राप्त करें और किसी भी दोष की जांच करें।
घटक खरीदना:
आवश्यक इलेक्ट्रॉनिक घटकों जैसे आईसी, प्रतिरोधक, संधारित्र और कनेक्टर निर्धारित करें।
आवश्यक घटक किसी अधिकृत वितरक से या सीधे निर्माता से खरीदें।
सुनिश्चित करें कि घटक पीसीबी डिजाइन के साथ संगत हैं और परियोजना के विनिर्देशों को पूरा करते हैं।
पीसीबी असेंबलीः
सतह को साफ करके और घटक पैड पर सोल्डर पेस्ट लगाकर पीसीबी को इकट्ठा करने के लिए तैयार करें।
पीसीबी पर सटीक रूप से घटकों को रखने के लिए स्वचालित पिक एंड प्लेस मशीनों का प्रयोग करें।
एक नियंत्रित वातावरण में, जैसे कि एक रिफ्लो ओवन में सॉल्डर पेस्ट को फिर से प्रवाह करना, घटक कनेक्शन बनाता है।
इकट्ठे पीसीबी का दृश्य और विद्युत निरीक्षण करें ताकि उचित घटक प्लेसमेंट और सोल्डर जोड़ों को सुनिश्चित किया जा सके।
विशेष असेंबली प्रक्रिया (यदि आवश्यक हो):
पीसीबी डिजाइन और अनुप्रयोग के आधार पर, अतिरिक्त असेंबली प्रक्रियाओं की आवश्यकता हो सकती है, जैसेः
छेद के माध्यम से घटक डालना और मिलाप
बॉल ग्रिड एरे (बीजीए) या चिप स्केल पैकेज (सीएसपी) घटक कनेक्शन
पर्यावरण संरक्षण के लिए अनुरूप कोटिंग या पॉटिंग
हीट सिंक या थर्मल प्रबंधन घटक की स्थापना
परीक्षण और गुणवत्ता आश्वासनः
कस्टम पीसीबी की कार्यक्षमता और विश्वसनीयता को सत्यापित करने के लिए विभिन्न परीक्षण करें जैसेः
विद्युत परीक्षण (जैसे निरंतरता, प्रतिरोध, वोल्टेज और धारा माप)
यह सुनिश्चित करने के लिए कार्यात्मक परीक्षण कि पीसीबी डिजाइन विनिर्देशों को पूरा करता है
पर्यावरण परीक्षण (जैसे तापमान, आर्द्रता, कंपन) (यदि आवश्यक हो)
परीक्षण के परिणामों और असेंबली के दौरान किसी भी समस्या का दस्तावेजीकरण करें।
अंतिम असेंबली और पैकेजिंगः
अंतिम उत्पाद या प्रणाली में कस्टम पीसीबी को एकीकृत करें (यदि लागू हो) ।
सुरक्षित शिपिंग और ग्राहकों को वितरण के लिए पीसीबी या पूर्ण असेंबली पैक करें।
आवश्यक दस्तावेज जैसे कि संयोजन निर्देश, योजनाएं और परीक्षण रिपोर्ट प्रदान करें।
पूरे देश मेंकस्टम पीसीबी विधानसभाप्रक्रिया, निर्माताओं को सख्त गुणवत्ता नियंत्रण प्रक्रियाओं को बनाए रखना चाहिए, उद्योग मानकों का पालन करना चाहिए, और सभी घटकों और प्रक्रियाओं की ट्रेस करने योग्यता सुनिश्चित करनी चाहिए।

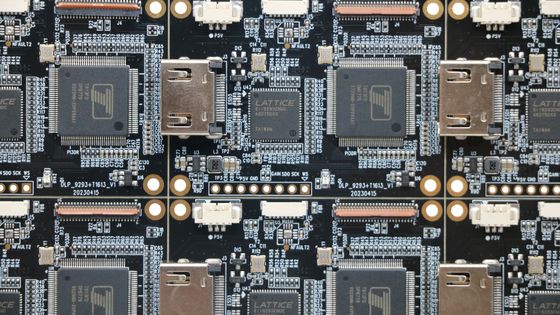

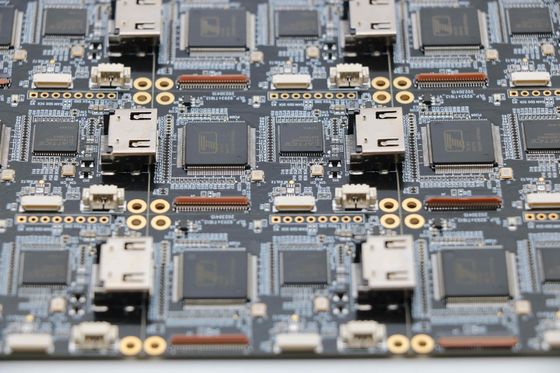

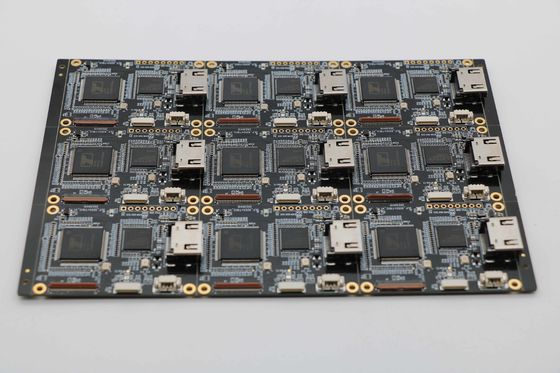

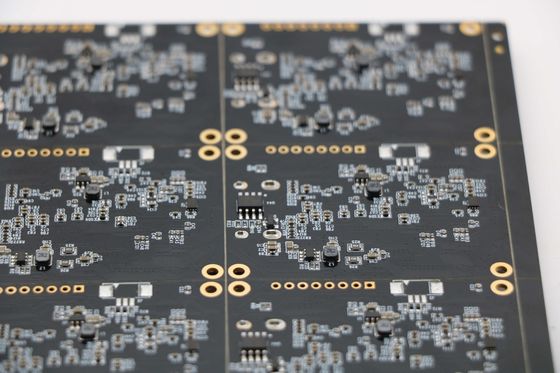

2पीसीबी चित्र
