| ब्रांड नाम: | KAZ |
| मॉडल संख्या: | काज़-बी-डीपीसीबीए |
| एमओक्यू: | 1 सेट |
| कीमत: | 3-10 USD/Set |
| भुगतान की शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति करने की क्षमता: | 20000 वर्गमीटर / माह |

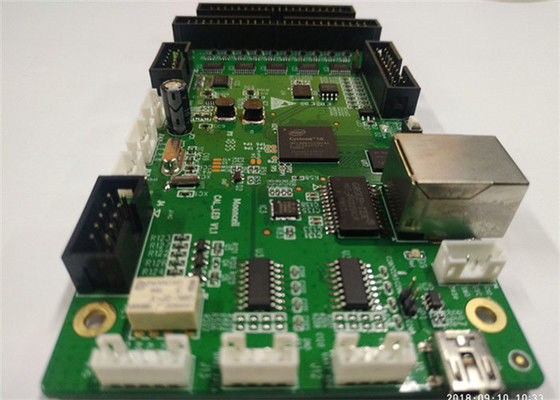

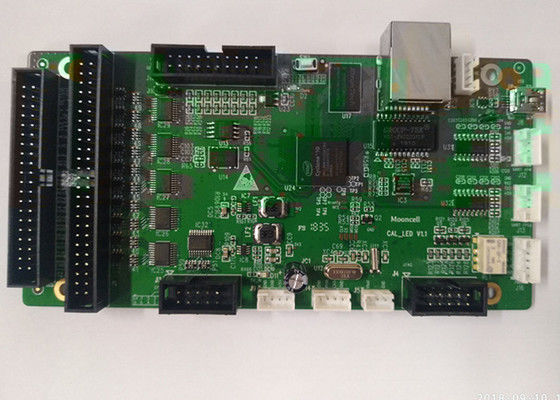

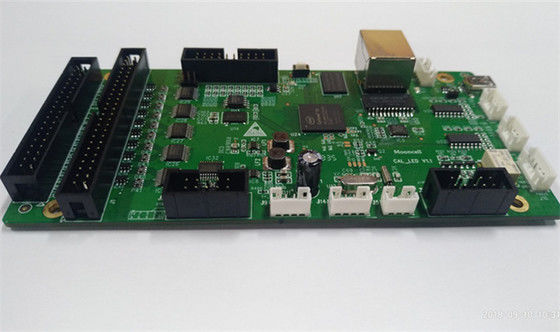

BOM घटक बहुपरत कस्टम लीड मुक्त 2oz पीसीबी विधानसभा शेन्ज़ेन मुद्रित सर्किट बोर्ड,सपोर्ट smt
विशेषताएं
विनिर्देशः
| सामग्री | FR4 TG135 |
| परत | 4L |
| समाप्त बोर्ड मोटाई | 1.6 मिमी |
| तांबे की मोटाई समाप्त करें | 2/2/2/2 औंस |
| सतह उपचार | सीसा रहित |
| सोल्डर मास्क | हरी |
| सिल्कस्क्रीन | सफेद |
| प्रतिबाधा | सम्मिलित करना |
KAZ सर्किट आपके लिए क्या कर सकता है:
पीसीबी/पीसीबीए का पूर्ण उद्धरण प्राप्त करने के लिए, कृपया नीचे दी गई जानकारी प्रदान करें:
कंपनी की जानकारी:
KAZ सर्किट 2007 के बाद से चीन से एक पेशेवर पीसीबी निर्माता है, हमारे ग्राहकों के लिए पीसीबी असेंबली सेवा भी प्रदान करता है। अब लगभग 300 कर्मचारियों के साथ। ISO9001, TS16949, UL, RoHS के साथ प्रमाणित।हम आपको सबसे तेज़ वितरण समय के भीतर कारखाने निर्देशित मूल्य के साथ गुणवत्ता वाले उत्पाद प्रदान करने के लिए आश्वस्त हैं!
निर्माता क्षमताः
| क्षमता | डबल साइडः 12000 वर्ग मीटर / माह बहुस्तरीयः 8000 वर्ग मीटर / माह |
| न्यूनतम रेखा चौड़ाई/अंतर | 4/4 मिली (1 मिली = 0.0254 मिमी) |
| बोर्ड की मोटाई | 0.3~4.0 मिमी |
| परतें | 1 से 20 परतें |
| सामग्री | एफआर-4, एल्यूमीनियम, पीआई |
| तांबे की मोटाई | 0.5~4 औंस |
| सामग्री Tg | Tg140~Tg170 |
| पीसीबी का अधिकतम आकार | 600*1200 मिमी |
| मिन छेद का आकार | 0.2 मिमी (+/- 0.025) |
| सतह उपचार | HASL, ENIG, OSP |
अनुकूलित पीसीबी असेंबली प्रक्रिया
पीसीबी डिजाइन और निर्माण:
कस्टम पीसीबी के लिए स्कीमा और लेआउट बनाने के लिए पीसीबी डिजाइन इंजीनियरों के साथ सहयोग करें।
पूर्ण पीसीबी डिजाइन, जिसमें घटकों का स्थान, ट्रैक रूटिंग और कोई विशेष आवश्यकताएं शामिल हैं।
निर्माण के लिए पीसीबी निर्माता को डिजाइन फाइलें भेजना।
निर्माता से नंगे पीसीबी प्राप्त करें और किसी भी दोष की जांच करें।
घटक खरीदना:
आवश्यक इलेक्ट्रॉनिक घटकों जैसे आईसी, प्रतिरोधक, संधारित्र और कनेक्टर निर्धारित करें।
आवश्यक घटक किसी अधिकृत वितरक से या सीधे निर्माता से खरीदें।
सुनिश्चित करें कि घटक पीसीबी डिजाइन के साथ संगत हैं और परियोजना के विनिर्देशों को पूरा करते हैं।
पीसीबी असेंबलीः
सतह को साफ करके और घटक पैड पर सोल्डर पेस्ट लगाकर पीसीबी को इकट्ठा करने के लिए तैयार करें।
पीसीबी पर सटीक रूप से घटकों को रखने के लिए स्वचालित पिक एंड प्लेस मशीनों का प्रयोग करें।
एक नियंत्रित वातावरण में, जैसे कि एक रिफ्लो ओवन में सॉल्डर पेस्ट को फिर से प्रवाह करना, घटक कनेक्शन बनाता है।
इकट्ठे पीसीबी का दृश्य और विद्युत निरीक्षण करें ताकि उचित घटक प्लेसमेंट और सोल्डर जोड़ों को सुनिश्चित किया जा सके।
विशेष असेंबली प्रक्रिया (यदि आवश्यक हो):
पीसीबी डिजाइन और अनुप्रयोग के आधार पर, अतिरिक्त असेंबली प्रक्रियाओं की आवश्यकता हो सकती है, जैसेः
छेद के माध्यम से घटक डालना और मिलाप
बॉल ग्रिड एरे (बीजीए) या चिप स्केल पैकेज (सीएसपी) घटक कनेक्शन
पर्यावरण संरक्षण के लिए अनुरूप कोटिंग या पॉटिंग
हीट सिंक या थर्मल प्रबंधन घटक की स्थापना
परीक्षण और गुणवत्ता आश्वासनः
कस्टम पीसीबी की कार्यक्षमता और विश्वसनीयता को सत्यापित करने के लिए विभिन्न परीक्षण करें जैसेः
विद्युत परीक्षण (जैसे निरंतरता, प्रतिरोध, वोल्टेज और धारा माप)
यह सुनिश्चित करने के लिए कार्यात्मक परीक्षण कि पीसीबी डिजाइन विनिर्देशों को पूरा करता है
पर्यावरण परीक्षण (जैसे तापमान, आर्द्रता, कंपन) (यदि आवश्यक हो)
परीक्षण के परिणामों और असेंबली के दौरान किसी भी समस्या का दस्तावेजीकरण करें।
अंतिम असेंबली और पैकेजिंगः
अंतिम उत्पाद या प्रणाली में कस्टम पीसीबी को एकीकृत करें (यदि लागू हो) ।
सुरक्षित शिपिंग और ग्राहकों को वितरण के लिए पीसीबी या पूर्ण असेंबली पैक करें।
आवश्यक दस्तावेज जैसे कि संयोजन निर्देश, योजनाएं और परीक्षण रिपोर्ट प्रदान करें।
कस्टम पीसीबी असेंबली प्रक्रिया के दौरान, निर्माताओं को सख्त गुणवत्ता नियंत्रण प्रक्रियाओं को बनाए रखना चाहिए, उद्योग मानकों का पालन करना चाहिए और सभी घटकों और प्रक्रियाओं की ट्रेस करने योग्यता सुनिश्चित करनी चाहिए।
चित्र
