| ब्रांड नाम: | KAZ Circuit |
| मॉडल संख्या: | पीसीबीए-एस-096445 |
| एमओक्यू: | 1 पीसी |
| कीमत: | USD/pc |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति करने की क्षमता: | 20,000 वर्ग मीटर / महीना |
औद्योगिक उपकरण ऑटोमोबाइल इलेक्ट्रॉनिक्स एसएमटी पीसीबी विधानसभा
विस्तृत विनिर्देश:
| परतें | 2 |
| सामग्री | FR-4 |
| बोर्ड की मोटाई | 1.6 मिमी |
| तांबे की मोटाई | 1 औंस |
| सतह उपचार | HASL LF |
| बेचा गयामास्क और सिल्कस्क्रीन | हरा और सफेद |
| गुणवत्ता मानक | आईपीसी वर्ग 2, 100% ई-परीक्षण |
| प्रमाणपत्र | TS16949, ISO9001, UL, RoHS |
KAZ सर्किट आपके लिए क्या कर सकता हैः
पीसीबी/पीसीबीए का पूर्ण उद्धरण प्राप्त करने के लिए, कृपया नीचे दी गई जानकारी प्रदान करें:
निर्माता क्षमताः
| क्षमता | डबल साइडः 12000 वर्ग मीटर / माह बहुस्तरीयः 8000 वर्ग मीटर / माह |
| न्यूनतम रेखा चौड़ाई/अंतर | 4/4 मिली (1 मिली = 0.0254 मिमी) |
| बोर्ड की मोटाई | 0.3~4.0 मिमी |
| परतें | 1 से 20 परतें |
| सामग्री | एफआर-4, एल्यूमीनियम, पीआई |
| तांबे की मोटाई | 0.5~4 औंस |
| सामग्री Tg | Tg140~Tg170 |
| पीसीबी का अधिकतम आकार | 600*1200 मिमी |
| मिन छेद का आकार | 0.2 मिमी (+/- 0.025) |
| सतह उपचार | HASL, ENIG, OSP |
एसएमटी क्षमता
परिभाषा:
Industrial equipment automotive electronics SMT PCB assembly refers to the process of assembling printed circuit boards (PCBs) for industrial equipment and automotive electronics using surface mount technology (SMT)एसएमटी एक ऐसी विधि है जिसमें इलेक्ट्रॉनिक घटकों को बोर्ड में छेद में डालने के बजाय सीधे पीसीबी की सतह पर इकट्ठा किया जाता है।
अनुप्रयोग:
औद्योगिक उपकरण ऑटोमोबाइल इलेक्ट्रॉनिक्स एसएमटी पीसीबी असेंबली का उपयोग कई प्रकार के अनुप्रयोगों में किया जाता है, जिनमें शामिल हैंः
लाभः
आकार और वजन में कमी: एसएमटी घटक पारंपरिक छेद के माध्यम से घटकों की तुलना में छोटे और हल्के होते हैं, जिसके परिणामस्वरूप छोटे और हल्के पीसीबी होते हैं।
उच्च घनत्वः एसएमटी पीसीबी पर घटकों के उच्च घनत्व की अनुमति देता है, जिससे एक छोटी जगह में अधिक कार्यक्षमता संभव होती है।
बेहतर प्रदर्शनः एसएमटी घटकों में कम लीड होते हैं, जिससे प्रेरण और क्षमता कम हो जाती है, जिससे सिग्नल अखंडता और प्रदर्शन में सुधार होता है।
कम लागतः SMT असेंबली पारंपरिक थ्रू-होल असेंबली की तुलना में अधिक स्वचालित है, जिसके परिणामस्वरूप कम श्रम लागत होती है।
अधिक विश्वसनीयताः SMT घटकों में कम समय में ही पट्टा जोड़ों में खराबी होती है क्योंकि कम समय में ही पट्टा लगाना और अधिक सटीक पट्टा लगाना होता है।
प्रक्रिया:
औद्योगिक उपकरण ऑटोमोबाइल इलेक्ट्रॉनिक्स एसएमटी पीसीबी असेंबली प्रक्रिया में आम तौर पर निम्नलिखित चरण शामिल होते हैंः
डिजाइनः पीसीबी को कंप्यूटर-एडेड डिजाइन (सीएडी) सॉफ्टवेयर का उपयोग करके डिजाइन किया जाता है।
निर्माणः पीसीबी को फोटोलिथोग्राफी नामक प्रक्रिया का उपयोग करके निर्मित किया जाता है।
सोल्डर पेस्ट आवेदनः सोल्डर पेस्ट को पीसीबी पर उन स्थानों पर लगाया जाता है जहां घटकों को रखा जाएगा।
घटकों का स्थानः एसएमटी घटकों को पीसीबी पर एक पिक-एंड-प्लेस मशीन का उपयोग करके रखा जाता है।
रिफ्लो सोल्डरिंगः पीसीबी को रिफ्लो ओवन के माध्यम से पारित किया जाता है, जो सोल्डर पेस्ट को गर्म करता है और इसे फिर से बहता है, घटकों और पीसीबी के बीच सोल्डर जोड़ों का गठन करता है।
निरीक्षणः यह सुनिश्चित करने के लिए पीसीबी का निरीक्षण किया जाता है कि सभी घटकों को ठीक से रखा गया है और वेल्ड किया गया है।
औद्योगिक उपकरण और ऑटोमोबाइल इलेक्ट्रॉनिक्स के लिए एसएमटी के उपयोग के लाभः
विश्वसनीयताः एसएमटी एक अत्यधिक विश्वसनीय असेंबली प्रक्रिया है, जो इसे औद्योगिक उपकरण और ऑटोमोटिव इलेक्ट्रॉनिक्स जैसे मांग वाले अनुप्रयोगों में उपयोग के लिए आदर्श बनाती है।
स्थायित्वः एसएमटी पीसीबी पारंपरिक छेद-थ्रू पीसीबी की तुलना में अधिक टिकाऊ होते हैं, जिससे वे कठोर वातावरण के लिए बेहतर अनुकूल होते हैं।
लागत-प्रभावीताः उच्च मात्रा में उत्पादन के लिए एसएमटी असेंबली एक लागत-प्रभावी विकल्प है।
निष्कर्ष:
औद्योगिक उपकरण ऑटोमोबाइल इलेक्ट्रॉनिक्स एसएमटी पीसीबी असेंबली उच्च गुणवत्ता वाले, विश्वसनीय पीसीबी बनाने के लिए एक मूल्यवान प्रक्रिया है।यह पारंपरिक छेद के माध्यम से विधानसभा की तुलना में कई फायदे प्रदान करता है, जिसमें कम आकार और वजन, अधिक घनत्व, बेहतर प्रदर्शन, कम लागत और बढ़ी हुई विश्वसनीयता शामिल है।

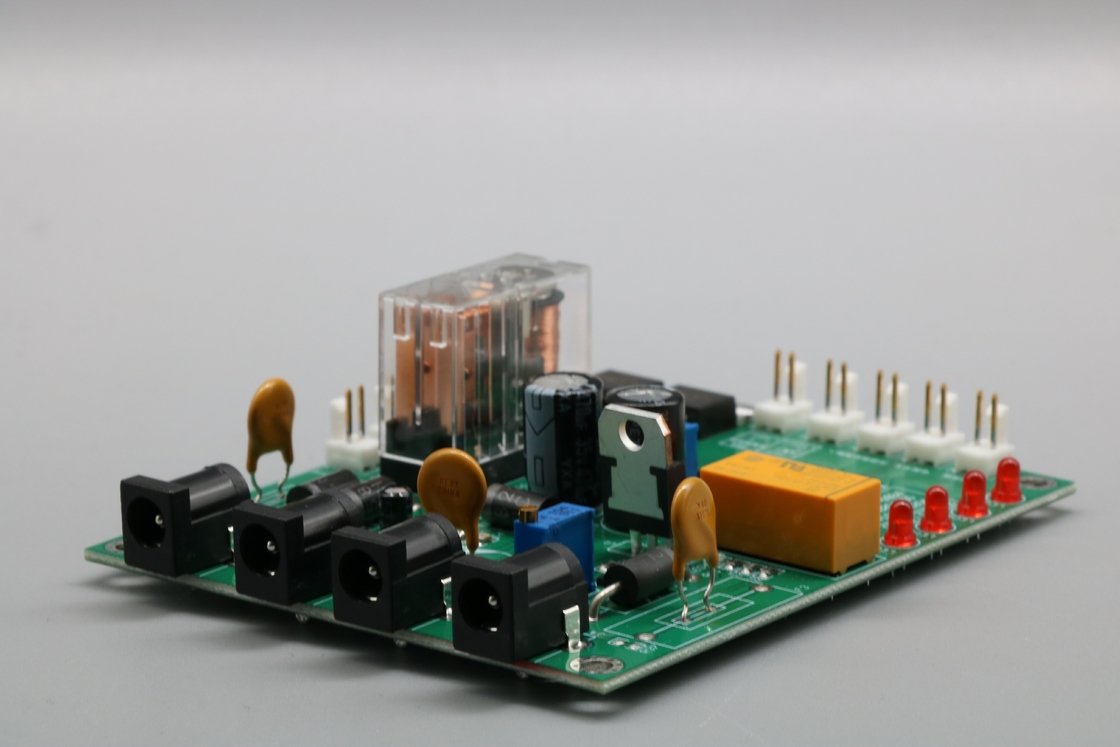

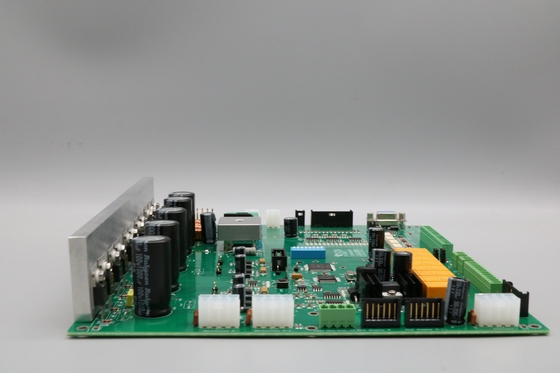

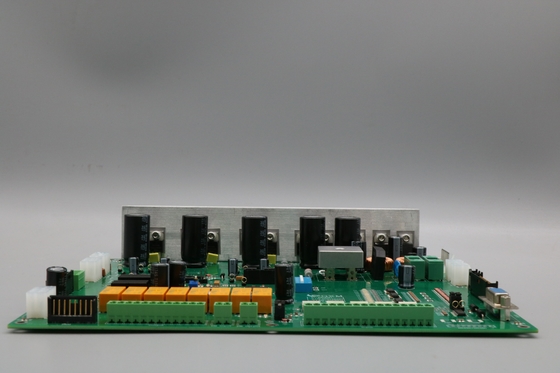

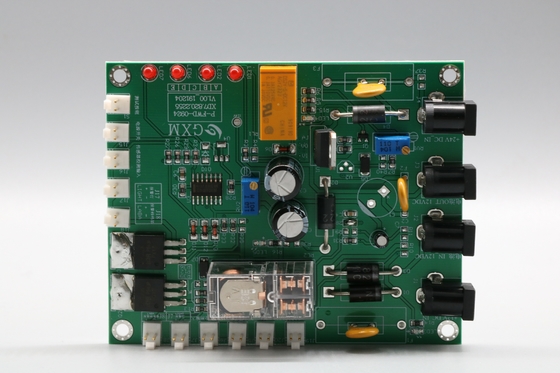

तस्वीरेंऔद्योगिक उपकरण ऑटोमोबाइल इलेक्ट्रॉनिक्स एसएमटी पीसीबी विधानसभा
