| ब्रांड नाम: | KAZ Circuit |
| मॉडल संख्या: | पीसीबी-एस-001 |
| एमओक्यू: | 1 पीसी |
| कीमत: | USD/pc |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति करने की क्षमता: | 20,000 वर्ग मीटर / महीना |
इलेक्ट्रॉनिक विनिर्माण सेवा त्वरित मोड़ पीसीबी विधानसभा
विस्तृत विनिर्देश:
| परतें | 6 |
| सामग्री | FR-4 |
| बोर्ड की मोटाई | 1.6 मिमी |
| तांबे की मोटाई | 1 औंस |
| सतह उपचार | एनआईजी |
| बेचा गयामास्क और सिल्कस्क्रीन | हरी |
| गुणवत्ता मानक | आईपीसी वर्ग 2, 100% ई-परीक्षण |
| प्रमाणपत्र | TS16949, ISO9001, UL, RoHS |
KAZ सर्किट आपके लिए क्या कर सकता हैः
पीसीबी/पीसीबीए का पूर्ण उद्धरण प्राप्त करने के लिए, कृपया नीचे दी गई जानकारी प्रदान करें:
कंपनी की जानकारी:
KAZ सर्किट 2007 के बाद से चीन से एक पेशेवर पीसीबी निर्माता है, हमारे ग्राहकों के लिए पीसीबी असेंबली सेवा भी प्रदान करता है। अब लगभग 300 कर्मचारियों के साथ। ISO9001, TS16949, UL, RoHS के साथ प्रमाणित।हम आपको सबसे तेज़ वितरण समय के भीतर कारखाने निर्देशित मूल्य के साथ गुणवत्ता वाले उत्पाद प्रदान करने के लिए आश्वस्त हैं!
निर्माता क्षमताः
| क्षमता | डबल साइडः 12000 वर्ग मीटर / माह बहुस्तरीयः 8000 वर्ग मीटर / माह |
| न्यूनतम रेखा चौड़ाई/अंतर | 4/4 मिली (1 मिली = 0.0254 मिमी) |
| बोर्ड की मोटाई | 0.3~4.0 मिमी |
| परतें | 1 से 20 परतें |
| सामग्री | एफआर-4, एल्यूमीनियम, पीआई |
| तांबे की मोटाई | 0.5~4 औंस |
| सामग्री Tg | Tg140~Tg170 |
| पीसीबी का अधिकतम आकार | 600*1200 मिमी |
| मिन छेद का आकार | 0.2 मिमी (+/- 0.025) |
| सतह उपचार | HASL, ENIG, OSP |
एसएमटी क्षमता
प्रोटोटाइप पीसीबी असेंबली एक छोटे बैच या एकल प्रोटोटाइप प्रिंटेड सर्किट बोर्ड (पीसीबी) को इकट्ठा करने और निर्माण की प्रक्रिया को संदर्भित करती है।इस प्रक्रिया में एक कार्यात्मक इलेक्ट्रॉनिक सर्किट बनाने के लिए पीसीबी पर इलेक्ट्रॉनिक घटकों को मिलाया जाता है.
यहाँ प्रोटोटाइप पीसीबी असेंबली में शामिल सामान्य कदम दिए गए हैंः
पीसीबी डिजाइनः पहला कदम ईडीए (इलेक्ट्रॉनिक डिजाइन ऑटोमेशन) सॉफ्टवेयर जैसे सॉफ्टवेयर टूल का उपयोग करके पीसीबी लेआउट डिजाइन करना है। डिजाइन में घटकों को रखना, निशान बनाना,और पीसीबी के आयामों को परिभाषित.
गेरबर फ़ाइल जनरेशनः पीसीबी डिजाइन पूरा होने के बाद, एक गेरबर फ़ाइल उत्पन्न की जाती है। गेरबर फ़ाइल में पीसीबी लेआउट के बारे में सभी आवश्यक जानकारी होती है, जिसमें घटक प्लेसमेंट शामिल है,तांबे के निशान, ड्रिल छेद, और सोल्डर मास्क।
घटक खरीदः एक बार जब गेरबर फाइलें तैयार हो जाती हैं, तो आपको असेंबली के लिए आवश्यक इलेक्ट्रॉनिक घटकों की खरीद करने की आवश्यकता होती है। इसमें आपूर्तिकर्ताओं या वितरकों से घटकों की खरीद शामिल होती है।यह सुनिश्चित करने के लिए आवश्यक है कि आप सही घटकों और प्रोटोटाइप के लिए आवश्यक मात्रा है.
पीसीबी निर्माणः पीसीबी निर्माण सेवा या निर्माता को पीसीबी निर्माण सेवा या निर्माता को भेजा जाता है। निर्माता पीसीबी को तांबे की परतों को उत्कीर्ण करके, सोल्डर मास्क लागू करके,और डिजाइन विनिर्देशों के अनुसार ड्रिलिंग छेद.
स्टेंसिल निर्माण: एक स्टेंसिल का उपयोग घटक को रखने से पहले पीसीबी पर सोल्डर पेस्ट लगाने के लिए किया जाता है।स्टेंसिल आमतौर पर धातु से बना होता है और प्रत्येक सतह-माउंट घटक के सोल्डर पैड के लिए उद्घाटन होता है.
सोल्डर पेस्ट आवेदनः सोल्डर पेस्ट, छोटे सोल्डर बॉल और फ्लक्स का चिपचिपा मिश्रण, स्टेंसिल का उपयोग करके पीसीबी पर लगाया जाता है।प्रत्येक घटक के लिए निर्दिष्ट मिलाप पैड पर मिलाप पेस्ट लगाया जाता है.
घटकों का स्थानः तब घटकों को हाथ से या स्वचालित पिक-एंड-प्लेस मशीनों का उपयोग करके सॉल्डर पेस्ट पर रखा जाता है।पिक-एंड-प्लेस मशीन एक रील या ट्रे से प्रत्येक घटक को उठाने के लिए एक वैक्यूम नोजल का उपयोग करती है और इसे सटीक रूप से सोल्डर पेस्ट पर रखती है.
मिलाप: घटक को रखने के बाद, पीसीबी को एक रिफ्लो मिलाप प्रक्रिया के अधीन किया जाता है। पूरे विधानसभा को मिलाप पेस्ट को पिघलने के लिए एक विशिष्ट तापमान तक गर्म किया जाता है,घटकों और पीसीबी के बीच एक स्थायी यांत्रिक और विद्युत कनेक्शन बनाने.

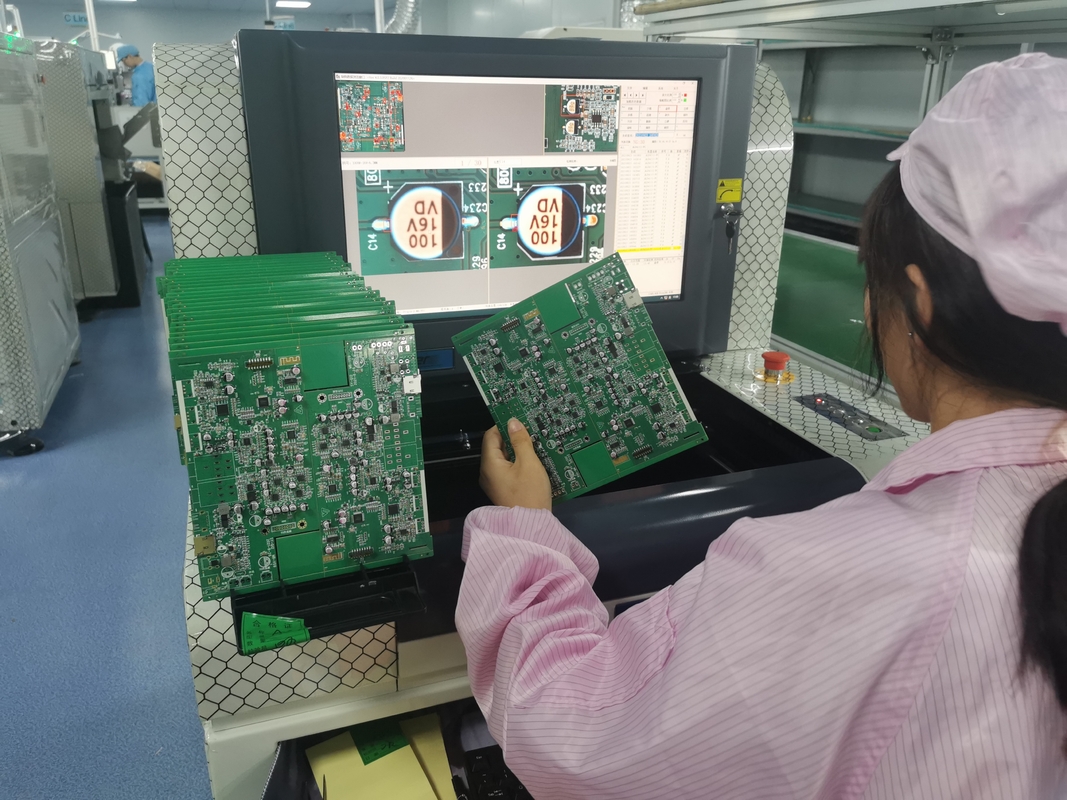

निरीक्षण और परीक्षणः एक बार मिलाप प्रक्रिया पूरी हो जाने के बाद, पीसीबी असेंबली गुणवत्ता निरीक्षण से गुजरती है ताकि यह सुनिश्चित किया जा सके कि सभी घटकों को सही ढंग से रखा गया है और मिलाया गया है।स्वचालित ऑप्टिकल निरीक्षण (AOI), या किसी भी दोष का पता लगाने के लिए एक्स-रे निरीक्षण किया जाता है। फिर इसकी कार्यक्षमता की पुष्टि करने के लिए इकट्ठे पीसीबी का परीक्षण किया जाता है।
पुनः कार्य और डिबगिंगः यदि निरीक्षण या परीक्षण के दौरान किसी समस्या की पहचान की जाती है, तो पुनः कार्य की आवश्यकता हो सकती है। इसमें किसी भी समस्या को ठीक करना शामिल है,जैसे कि घटक को फिर से मिलाप करना या मिलाप दोषों को ठीक करना. किसी भी कार्यात्मक समस्या का निवारण और समाधान करने के लिए डिबगिंग भी आवश्यक हो सकती है.
परिष्करणः एक बार प्रोटोटाइप पीसीबी असेंबली निरीक्षण और परीक्षण से गुजर जाने के बाद, इसे आगे के मूल्यांकन या एक बड़ी प्रणाली में एकीकरण के लिए तैयार माना जाता है।
यह ध्यान देने योग्य है कि प्रोटोटाइप पीसीबी असेंबली प्रक्रिया के विशिष्ट विवरण डिजाइन की जटिलता, पीसीबी के आकार,और उपलब्ध विनिर्माण संसाधन.

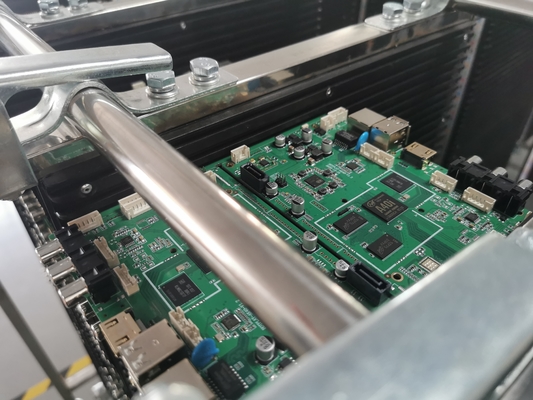

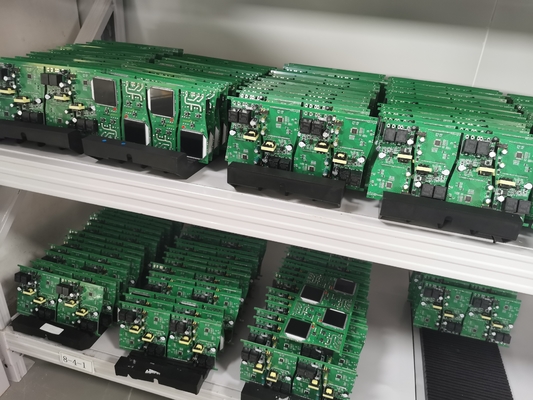

तस्वीरेंइलेक्ट्रॉनिक विनिर्माण सेवा त्वरित मोड़ पीसीबी विधानसभा सेवा
