| ब्रांड नाम: | KAZ Circuit |
| मॉडल संख्या: | पीसीबीए-एस-007 |
| एमओक्यू: | 1 पीसी |
| कीमत: | USD/pc |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति करने की क्षमता: | 20,000 वर्ग मीटर / महीना |
1पीसीबी असेंबली सेवा का वर्णन
मुद्रित इलेक्ट्रॉनिक सर्किटयह सुरक्षा उपकरण के आवेदन के लिए प्रयोग किया जाता है। हम पीसीबी प्रोटोटाइप,समल वॉल्यूम,मध्यम और बड़े वॉल्यूम स्वीकार कर सकते हैं। नए आदेश के लिए कोई एमओक्यू अनुरोध नहीं। हमारे सभी पीसीबी यूएल,टीएस 16949,आरओएचएस,आईएसओ आदि. प्रमाणन.
2पीसीबी असेंबली सेवा का विनिर्देश
| 1 | परत | 1-30 परत |
| 2 | सामग्री | FR-4, सीईएम-1, सीईएम-3, उच्च टीजी, FR4 हेलोजन मुक्त, FR-1, FR-2, एल्यूमीनियम |
| 3 | बोर्ड की मोटाई | 0.2 मिमी-7 मिमी |
| 4 | अधिकतम. समाप्त बोर्ड पक्ष | 500 मिमी*500 मिमी |
| 5 | छिद्रित छेद का न्यूनतम आकार | 0.25 मिमी |
| 6 | न्यूनतम रेखा चौड़ाई | 0.075mm(3mil) |
| 7 | न्यूनतम रेखा अंतर | 0.075mm(3mil) |
| 8 | सतह का परिष्करण/उपचार | HALS/HALS सीसा मुक्त, रासायनिक टिन, रासायनिक सोना, विसर्जन सोना विसर्जन चांदी/सोना, ओएसपी, गोल्ड प्लेटिंग |
| 9 | तांबे की मोटाई | 0.5-4.0 औंस |
| 10 | सोल्डर मास्क का रंग | हरा/काला/सफेद/लाल/नीला/पीला |
| 11 | आंतरिक पैकेजिंग | वैक्यूम पैकिंग, प्लास्टिक बैग |
| 12 | बाहरी पैकेजिंग | मानक कार्टन पैकिंग |
| 13 | छेद सहिष्णुता | पीटीएच: ±0.076, एनटीपीएचः±0.05 |
| 14 | प्रमाणपत्र | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | प्रोफाइलिंग पंचिंग | राउटिंग, वी-कट, बेवलिंग |
| 16 | अधिवेशन सेवा | सभी प्रकार के प्रिंटेड सर्किट बोर्ड असेंबली के लिए OEM सेवा प्रदान करना |
3पीसीबी असेंबली (एसएमटी) उत्पाद क्षमता
| एसएमटी क्षमता | |
| एसएमटी मद | क्षमता |
| पीसीबी का अधिकतम आकार | 510mm*1200mm ((SMT) |
| चिप घटक | 0201, 0402, 0603, 0805, 1206 पैकेज |
| आईसी का न्यूनतम पिन स्थान | 0.1 मिमी |
| बीजीए का न्यूनतम स्थान | 0.1 मिमी |
| आईसी की असेंबली की अधिकतम सटीकता | ±0.01 मिमी |
| असेंबली क्षमता | ≥8 मिलियन पीओटी/दिन |
| डीआईपी क्षमता | 6 डीआईपी उत्पादन लाइनें |
| असेंबली परीक्षण | ब्रिज परीक्षण, एओआई परीक्षण, एक्स-रे परीक्षण, आईसीटी ((सर्किट परीक्षण में), एफसीटी ((कार्यात्मक सर्किट परीक्षण) |
एफसीटी ((फंक्शनल सर्किट परीक्षण) |
वर्तमान परीक्षण, वोल्टेज परीक्षण, उच्च तापमान और निम्न तापमान परीक्षण, ड्रॉप प्रभाव परीक्षण, उम्र बढ़ने का परीक्षण, जल-सबूत परीक्षण, रिसाव-सबूत परीक्षण आदि। विभिन्न परीक्षण आपकी आवश्यकता के अनुसार किए जा सकते हैं। |

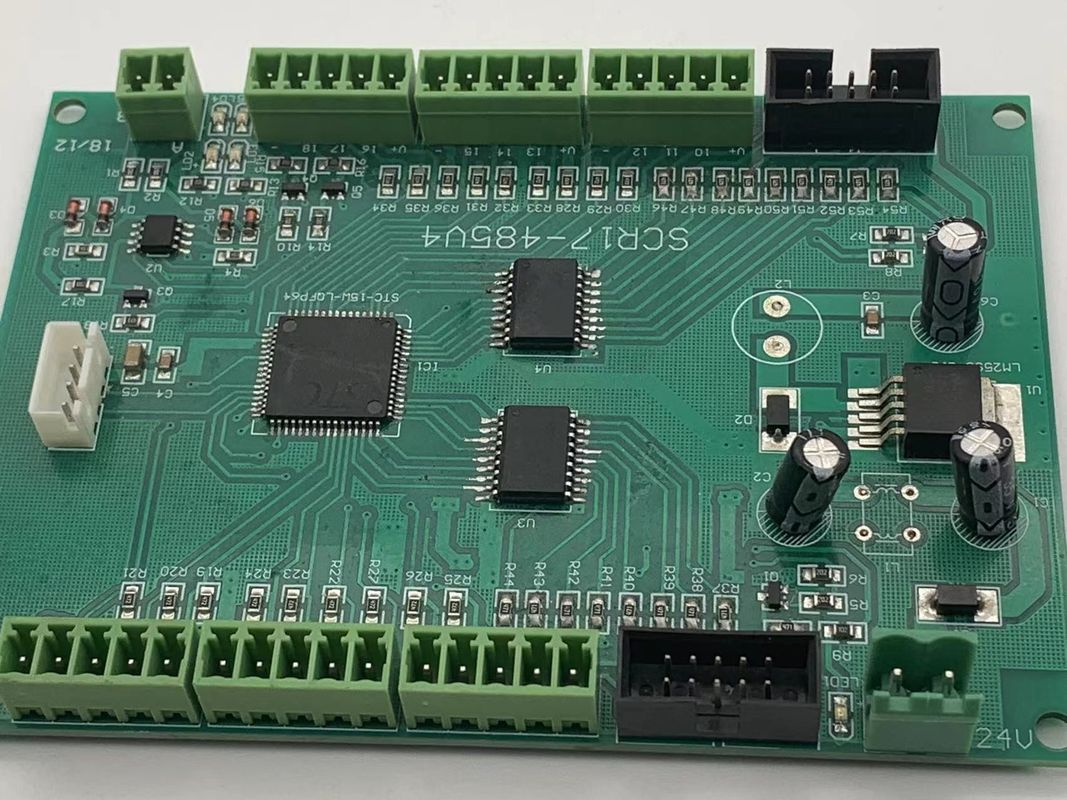

4चित्र
5. उत्पाद अनुप्रयोग:
1दूरसंचार
2उपभोक्ता इलेक्ट्रॉनिक्स
3, सुरक्षा निगरानी
4वाहन इलेक्ट्रॉनिक्स
5स्मार्ट होम
6औद्योगिक नियंत्रण
7, सैन्य और रक्षा
8, ऑटोमोबाइल
9स्मार्ट होम
10, औद्योगिक स्वचालन
11, चिकित्सा उपकरण
12नई ऊर्जा
और इसी तरह
6. लाभ पीसीबी असेंबली सेवा
• IPC-A-160 मानक का पालन करते हुए सख्त उत्पाद दायित्व
• उत्पादन से पहले इंजीनियरिंग पूर्व उपचार
• उत्पादन प्रक्रिया नियंत्रण (5 एम)
• 100% ई-परीक्षण, 100% दृश्य निरीक्षण, जिसमें IQC, IPQC, FQC, OQC शामिल हैं
• एक्स-रे, 3डी माइक्रोस्कोप और आईसीटी सहित 100% एओआई निरीक्षण
• उच्च वोल्टेज परीक्षण, प्रतिबाधा नियंत्रण परीक्षण
• माइक्रो सेक्शन, सोल्डरिंग क्षमता, थर्मल तनाव परीक्षण, सदमे परीक्षण
7. सामान्य प्रश्न
Q1: क्या आप एक कारखाना या व्यापारिक कंपनी हैं?
हम एक कारखाने हैं, हमारी कंपनी मुख्य रूप से पीसीबी असेंबली सेवा बेचती है.....
Q2: क्या आप नमूना आदेश स्वीकार करते हैं?
------हाँ, हम नमूना आदेश स्वीकार कर सकते हैं.
Q3: आपकी वारंटी नीति क्या है?
-----हम 2 साल की वारंटी प्रदान करते हैं. व्यक्तिगत मौसमों द्वारा नहीं दोषपूर्ण माल के लिए, हम इसके लिए प्रतिस्थापित करेंगे.
प्रश्न 4: आपकी भुगतान शर्तें क्या हैं?
------ हम अग्रिम में टी/टी, पेपैल स्वीकार करते हैं।
Q5: बड़े पैमाने पर आदेश के लिए नेतृत्व समय क्या है?
------आमतौर पर, यह 20-35 दिनों के बारे में लेता है, आदेश मात्रा पर निर्भर करता है।
