| ब्रांड नाम: | KAZ Circuit |
| मॉडल संख्या: | पीसीबी-बी-0010 |
| एमओक्यू: | 1 पीसी |
| कीमत: | USD/pc |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति करने की क्षमता: | 20,000 वर्ग मीटर / महीना |

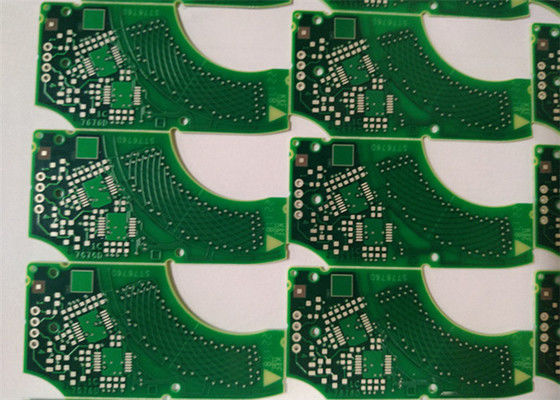

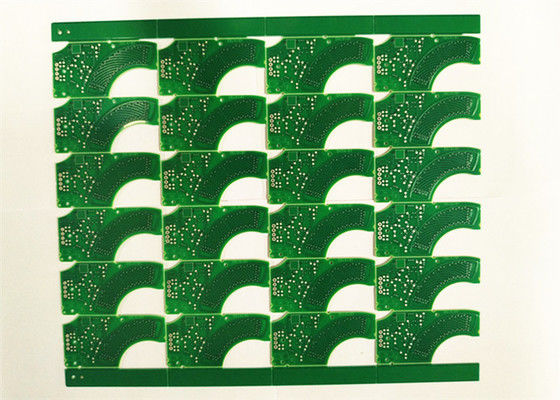

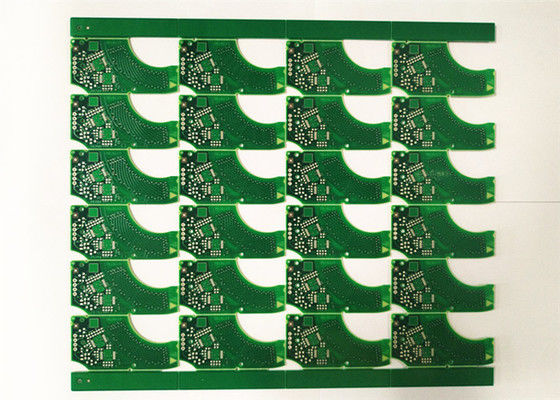

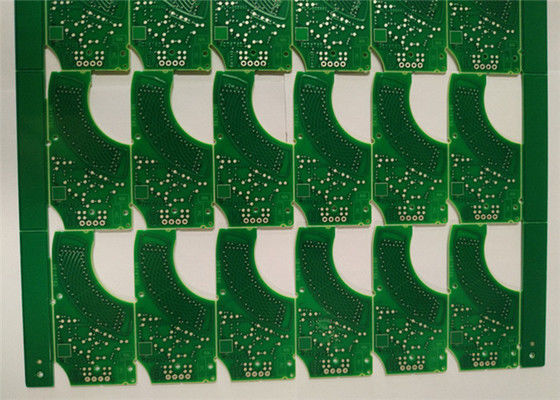

138.5*160mm / 25UP 94v 0 सर्किट बोर्ड ENIG सतह FR4 HDI प्रिंटेड सर्किट बोर्ड ऑटोमोटिव पीसीबी
आदेश कैसे दें:
KAZ के बारे में अधिक जानकारीः
उत्पादन क्षमता - कठोर पीसीबी
| पद | उत्पादन क्षमता |
| उत्पादों का प्रकार | एकल पक्षीय, दोतरफा और बहुपरत |
| अधिकतम बोर्ड आकार | एकल और डबल पक्षीयः 600*1500 मिमी |
| बहुपरत: 600*1,200 मिमी | |
| सतह खत्म | HASL, ENIG, OSP, इमर्शन सिल्वर, गोल्डन फिंगर आदि। |
| परतें | 1~20 |
| बोड मोटाई | 0.4~4.0 मिमी |
| आधार तांबा | 18um ((1/2oz), 35um (1oz), 70um (2oz), 105um (3oz), 150um (4oz), 300um (8oz) |
| बोर्ड सामग्री | FR-4, एल्यूमीनियम आधार, पॉलीमाइड, तांबा आधार, सिरेमिक आधार |
| ड्रिलिंग होल का न्यूनतम आकार | 0.1 मिमी |
| न्यूनतम रेखा चौड़ाई और स्थान | 0.075 मिमी |
| सोने की चादर | निकेल कोटिंग मोटाई 2.5 ~ 5um, सोने की मोटाई 0.05 ~ 0.1um |
| टिन छिड़काव | टिन मोटाई 2.5 ~ 5um |
| मिलिंग स्पेस | तार और किनारेः 0.15 मिमी, छेद और किनारेः 0.2 मिमी, समोच्च सहिष्णुताः +/- 0.1 मिमी |
| सॉकेट चाम्फर | कोणः 30°/45°/60° गहराईः 1~3 मिमी |
| वी-कट | कोणः 30°/45°/60° गहराईः बोर्ड की मोटाई का 1/3 न्यूनतम आकारः 80*80 मिमी |
| चालू-बंद परीक्षण | अधिकतम परीक्षण क्षेत्रः 400*1,200 मिमी |
| अधिकतम परीक्षण बिंदुः 12,000 अंक | |
| अधिकतम परीक्षण वोल्टेजः 300V | |
| अधिकतम इन्सुलेशन प्रतिरोधः 100mΩ | |
| प्रतिबाधा नियंत्रण सहिष्णुता | ± 10% |
| सोल्डरिंग धीरज | 85°C~105°C / 280°C~360°C |
KAZ सर्किट आपके लिए क्या कर सकता हैः
पीसीबी निर्माण (प्रोटोटाइप, छोटे से मध्यम, बड़े पैमाने पर उत्पादन)
घटकों की आपूर्ति
पीसीबी असेंबली/एसएमटी/डीआईपी
पीसीबी/पीसीबीए का पूर्ण उद्धरण प्राप्त करने के लिए, कृपया नीचे दी गई जानकारी प्रदान करें:
पीसीबी के विस्तृत विनिर्देश के साथ गेरबर फाइल
बीओएम सूची (एक्सेल फोर्मार्ट के साथ बेहतर)
पीसीबीए की तस्वीरें (यदि आपने पहले यह पीसीबीए किया है)
ऑटोमोबाइल पीसीबीआधुनिक वाहनों में आवश्यक घटक हैं और इलेक्ट्रॉनिक्स और नियंत्रण प्रणालियों में महत्वपूर्ण भूमिका निभाते हैं।इन पीसीबी को कठोर वातावरण और मोटर वाहन उद्योग की सख्त आवश्यकताओं का सामना करने के लिए डिज़ाइन किया गया है.
मुख्य विशेषताएं और विचारमोटर वाहन पीसीबीइनमें शामिल हैंः
विश्वसनीयता और स्थायित्व:
ऑटोमोबाइल पीसीबीवाहनों के चरम तापमान, कंपन और अन्य पर्यावरणीय तनावों के तहत विश्वसनीय रूप से काम करने में सक्षम होना चाहिए।
उच्च गुणवत्ता वाले तांबे, प्रीमियम लेमिनेट और विशेष कोटिंग जैसे मजबूत सामग्रियों का उपयोग दीर्घकालिक प्रदर्शन सुनिश्चित करने के लिए किया जाता है।
सुरक्षा और अनुपालनः
ऑटोमोबाइल पीसीबीसख्त सुरक्षा मानकों और नियामक आवश्यकताओं के अधीन हैं,जैसे कि आईएसओ (इंटरनेशनल ऑर्गनाइजेशन फॉर स्टैंडर्डिजेशन) और आईएटीएफ (इंटरनेशनल ऑटोमोटिव टास्क फोर्स) जैसे संगठनों द्वारा निर्धारित किए गए.
वाहन प्रणालियों की सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए डिजाइनों को इन मानकों का अनुपालन करना चाहिए।
लघुकरण और जटिलता:
ऑटोमोटिव इलेक्ट्रॉनिक्स तेजी से जटिल होते जा रहे हैं, जिसके लिए उच्च घटक घनत्व और छोटे रूप कारकों के साथ अधिक उन्नत पीसीबी डिजाइनों की आवश्यकता होती है।
बहुपरत पीसीबी, ठीक-पीच घटकों और उन्नत इंटरकनेक्ट प्रौद्योगिकियों का उपयोग अक्सर अंतरिक्ष और प्रदर्शन आवश्यकताओं को पूरा करने के लिए किया जाता है।
थर्मल मैनेजमेंटः
ऑटोमोबाइल पीसीबीअक्सर उच्च तापमान वाले वातावरण में काम करते हैं, जिसके लिए प्रभावी थर्मल प्रबंधन समाधानों की आवश्यकता होती है जैसे कि हीट सिंक, थर्मल वायस और विशेष शीतलन प्रौद्योगिकियां।
विद्युत चुम्बकीय संगतता (ईएमसी):
ऑटोमोबाइल पीसीबीविद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को कम करने और अन्य वाहन प्रणालियों के साथ पर्याप्त विद्युत चुम्बकीय संगतता (ईएमसी) सुनिश्चित करने के लिए डिज़ाइन किया जाना चाहिए।
सिग्नल लाइनों की सुरक्षा, ग्राउंडिंग और सावधानीपूर्वक मार्गनिर्देशन महत्वपूर्ण विचार हैं।
ऑटोमोटिव ग्रेड के घटक:
ऑटोमोबाइल पीसीबीविशेष इलेक्ट्रॉनिक घटकों का प्रयोग करें जो वाहन की कठोर परिचालन स्थितियों के लिए उपयुक्त हैं, जैसे कि उच्च तापमान सीमा, झटके प्रतिरोध और अधिक सेवा जीवन।
प्रमुख ऑटोमोटिव पीसीबी अनुप्रयोगों में इंजन नियंत्रण इकाइयां (ईसीयू), ट्रांसमिशन नियंत्रण मॉड्यूल, सूचना मनोरंजन प्रणाली, सेंसर इंटरफेस और उन्नत चालक सहायता प्रणाली (एडीएएस) शामिल हैं।
ऑटोमोटिव पीसीबी उद्योग सामग्री, डिजाइन तकनीकों और विनिर्माण प्रक्रियाओं में प्रगति के साथ विकसित होता रहता है ताकि बढ़ती विश्वसनीयता, प्रदर्शन,और आधुनिक वाहनों की सुरक्षा आवश्यकताएं.
