| ब्रांड नाम: | KAZ Circuit |
| मॉडल संख्या: | पीसीबी-एस-0008 |
| एमओक्यू: | 1 पीसी |
| कीमत: | USD/pc |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति करने की क्षमता: | 20,000 वर्ग मीटर / महीना |
OEM कंप्यूटर मदरबोर्ड पीसीबी मल्टीलेयर कठोर मुद्रित बोर्ड 0.5-14oz,पीसीबी कारखाने. पीसीबी बोर्ड एलईडी के लिए
विस्तृत विनिर्देश:
| परतें | 2 |
| सामग्री | FR-4 |
| बोर्ड की मोटाई | 1.6 मिमी |
| तांबे की मोटाई | 1 औंस |
| सतह उपचार | एनआईजी |
| बेचा गयामास्क और सिल्कस्क्रीन | हरा और सफेद |
| गुणवत्ता मानक | आईपीसी वर्ग 2, 100% ई-परीक्षण |
| प्रमाणपत्र | TS16949, ISO9001, UL, RoHS |
KAZ सर्किट आपके लिए क्या कर सकता हैः
पीसीबी/पीसीबीए का पूर्ण उद्धरण प्राप्त करने के लिए, कृपया नीचे दी गई जानकारी प्रदान करें:
कंपनी की जानकारी:
KAZ सर्किट 2007 के बाद से चीन से एक पेशेवर पीसीबी निर्माता है, हमारे ग्राहकों के लिए पीसीबी असेंबली सेवा भी प्रदान करता है। अब लगभग 300 कर्मचारियों के साथ। ISO9001, TS16949, UL, RoHS के साथ प्रमाणित।हम आपको सबसे तेज़ वितरण समय के भीतर कारखाने निर्देशित मूल्य के साथ गुणवत्ता वाले उत्पाद प्रदान करने के लिए आश्वस्त हैं!
निर्माता क्षमताः
| क्षमता | डबल साइडः 12000 वर्ग मीटर / माह बहुस्तरीयः 8000 वर्ग मीटर / माह |
| न्यूनतम रेखा चौड़ाई/अंतर | 4/4 मिली (1 मिली = 0.0254 मिमी) |
| बोर्ड की मोटाई | 0.3~4.0 मिमी |
| परतें | 1 से 20 परतें |
| सामग्री | एफआर-4, एल्यूमीनियम, पीआई |
| तांबे की मोटाई | 0.5~4 औंस |
| सामग्री Tg | Tg140~Tg170 |
| पीसीबी का अधिकतम आकार | 600*1200 मिमी |
| मिन छेद का आकार | 0.2 मिमी (+/- 0.025) |
| सतह उपचार | HASL, ENIG, OSP |
एसएमटी क्षमता
एलईडी पीसीबी बोर्डसृजन प्रक्रिया की जानकारी
सर्किट डिजाइन
अधिकतम धारा और वोल्टेज सहित पूर्ण एलईडी सर्किट की शक्ति आवश्यकताओं का निर्धारण करें
एलईडी चमक और प्रभावों को नियंत्रित करने के लिए एक माइक्रोकंट्रोलर या ड्राइवर आईसी का उपयोग करने पर विचार करें
किसी भी आवश्यक शक्ति कंडीशनिंग या सुरक्षा सर्किट एकीकृत
पीसीबी लेआउट
ट्रेस लंबाई को कम करने और थर्मल अपव्यय को अनुकूलित करने के लिए घटकों को व्यवस्थित करें
उच्च वोल्टेज/उच्च धारा के निशान और निम्न वोल्टेज/कम धारा के निशान के बीच पर्याप्त रिक्ति छोड़ दें
छेद, हार्डवेयर और किसी भी यांत्रिक एकीकरण को स्थापित करने के लिए योजना
डिजाइन
अपेक्षित वर्तमान भार को संभालने के लिए उचित निशान चौड़ाई और अंतर का उपयोग करें
इसमें ग्राउंडिंग और वितरण के लिए तांबे के डालने या विमान शामिल हैं
समस्या निवारण और माप को सुविधाजनक बनाने के लिए परीक्षण बिंदु जोड़ें
घटकों की पहचान करने के लिए स्क्रीन मार्क्स जोड़ने पर विचार करें
विनिर्माण के लिए तैयारी
भागों के स्थान और अभिविन्यास सहित विस्तृत संयोजन निर्देश दिए गए
किसी भी विशेष विनिर्माण आवश्यकताओं को निर्दिष्ट करें जैसे कि HASL, ENIG या इमर्शन सिल्वर फिनिश
भाग संख्या, मात्रा और स्रोत के साथ सटीक बीओएम शामिल है
उत्पादन
और पीसीबी निर्माता सटीक निर्माण और गुणवत्ता नियंत्रण सुनिश्चित करने के लिए मिलकर काम करते हैं
उन्नत सुविधा विकल्पों पर चर्चा करें जैसे बहु-परत बोर्ड, अंधा/दफनाया हुआ वाया या प्रतिबाधा नियंत्रण
इकट्ठा और परीक्षण
सॉल्डरिंग प्रक्रिया के दौरान किसी भी समस्याओं से बचने के लिए सावधानीपूर्वक विधानसभा निर्देशों का पालन
कार्यात्मक सत्यापन, धारा/भोल्टेज माप और थर्मल विश्लेषण सहित व्यापक परीक्षण करना
उन्नत एलईडी नियंत्रण और प्रभाव प्राप्त करने के लिए एक माइक्रोकंट्रोलर या ड्राइवर आईसी को प्रोग्राम करने पर विचार करें
अंतिम उत्पाद
समाहित करनाएलईडी पीसीबी बोर्डअंत उत्पादों में जैसे कि प्रकाश व्यवस्था, प्रदर्शन या अन्य अनुप्रयोगों में
किसी भी आवश्यक यांत्रिक आवास, हीट सिंक या माउंटिंग हार्डवेयर का डिजाइन और निर्माण
उपयोगकर्ता पुस्तिकाओं, स्थापना गाइड और वारंटी जानकारी सहित पूर्ण उत्पाद प्रलेखन

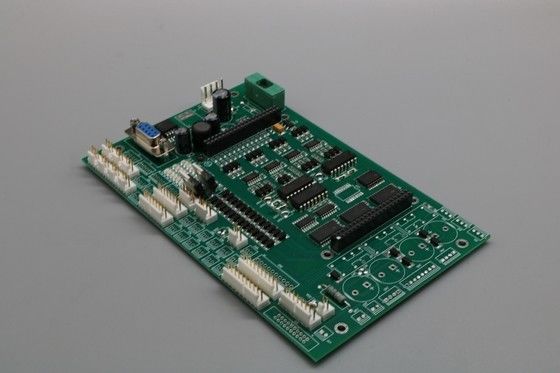

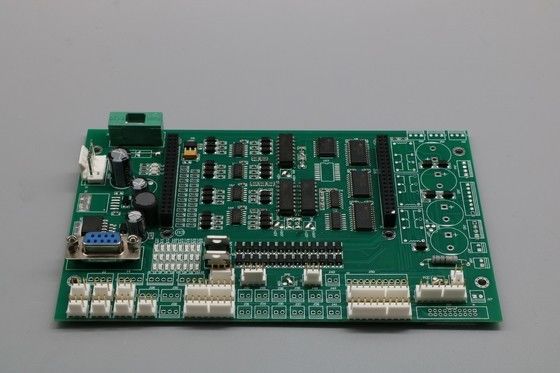

उच्च गुणवत्ता FR-4 पीसीबी ISO9001 UL RoHS TS16949 प्रमाणित पीसीबी निर्माता के अधिक फोटो
