| ब्रांड नाम: | KAZ |
| मॉडल संख्या: | काजा-080 |
| एमओक्यू: | एक इकाई |
| भुगतान की शर्तें: | वेस्टर्न यूनियन, टी/टी, एल/सी, डी/पी, मनीग्राम |
| आपूर्ति करने की क्षमता: | 100000 टुकड़े |
FR4 सामग्री 2 औंस 4 परतें पीसीबी बीजीए विधानसभा HASL ENIG सतह उपचार
पीसीबी इलेक्ट्रॉनिक सर्किट बोर्ड विधानसभा एसएमटी
1विशेषताएं
1एक स्टॉप OEM सेवा, चीन के शेन्ज़ेन में निर्मित
2. ग्राहक से Gerber फ़ाइल और BOM सूची द्वारा निर्मित
3. FR4 सामग्री, 94V0 मानक को पूरा करती है
4. एसएमटी, डीआईपी प्रौद्योगिकी समर्थन
5. सीसा मुक्त एचएएसएल, पर्यावरण संरक्षण
6यूएल, सीई, आरओएचएस अनुरूप
7डीएचएल, यूपीएस, टीएनटी, ईएमएस या ग्राहक की आवश्यकता द्वारा शिपिंग
2. पीसीबीए तकनीकी क्षमता
| एसएमटी | स्थिति की सटीकता:20 um |
| घटकों का आकारः0.4×0.2 मिमी ((01005) ¥130×79 मिमी, फ्लिप-चिप, क्यूएफपी, बीजीए, पीओपी | |
| अधिकतम घटक ऊंचाईः:25 मिमी | |
| पीसीबी का अधिकतम आकार:680×500 मिमी | |
| पीसीबी का न्यूनतम आकारः कोई सीमा नहीं | |
| पीसीबी मोटाईः0.3 से 6 मिमी | |
| पीसीबी वजन:3 किलो | |
| वेव-सोल्डर | पीसीबी की अधिकतम चौड़ाई:450 मिमी |
| पीसीबी की न्यूनतम चौड़ाईः कोई सीमा नहीं | |
| घटक की ऊंचाईः शीर्ष 120 मिमी/बोट 15 मिमी | |
| स्वेट-सोल्डर | धातु प्रकारः भाग, संपूर्ण, इनले, साइडस्टॉप |
| धातु सामग्री: तांबा, एल्यूमीनियम | |
| सतह परिष्करणःप्लेटिंग Au,प्लेटिंग स्लिवर,प्लेटिंग Sn | |
| वायु मूत्राशय की दर: 20% से कम | |
| प्रेस-फिट | प्रेस रेंजः0-50KN |
| पीसीबी का अधिकतम आकारः800X600 मिमी | |
| परीक्षण | आईसीटी,प्रूफ फ्लाइंग,बर्न-इन,फंक्शन टेस्ट,तापमान चक्र |
3. पीसीबी असेंबली सेवा का विनिर्देश
| 1 | परत | 1-30 परत |
| 2 | सामग्री | FR-4, सीईएम-1, सीईएम-3, उच्च टीजी, FR4 हेलोजन मुक्त, FR-1, FR-2, एल्यूमीनियम |
| 3 | बोर्ड की मोटाई | 0.2 मिमी-7 मिमी |
| 4 | अधिकतम. समाप्त बोर्ड पक्ष | 500 मिमी*500 मिमी |
| 5 | छिद्रित छेद का न्यूनतम आकार | 0.25 मिमी |
| 6 | न्यूनतम रेखा चौड़ाई | 0.075mm(3mil) |
| 7 | न्यूनतम रेखा अंतर | 0.075mm(3mil) |
| 8 | सतह का परिष्करण/उपचार | HALS/HALS सीसा मुक्त, रासायनिक टिन, रासायनिक सोना, विसर्जन सोना विसर्जन चांदी/सोना, ओएसपी, गोल्ड प्लेटिंग |
| 9 | तांबे की मोटाई | 0.5-4.0 औंस |
| 10 | सोल्डर मास्क का रंग | हरा/काला/सफेद/लाल/नीला/पीला |
| 11 | आंतरिक पैकेजिंग | वैक्यूम पैकिंग, प्लास्टिक बैग |
| 12 | बाहरी पैकेजिंग | मानक कार्टन पैकिंग |
| 13 | छेद सहिष्णुता | पीटीएच: ±0.076, एनटीपीएचः±0.05 |
| 14 | प्रमाणपत्र | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | प्रोफाइलिंग पंचिंग | राउटिंग, वी-कट, बेवलिंग |
| 16 | अधिवेशन सेवा | सभी प्रकार के प्रिंटेड सर्किट बोर्ड असेंबली के लिए OEM सेवा प्रदान करना |

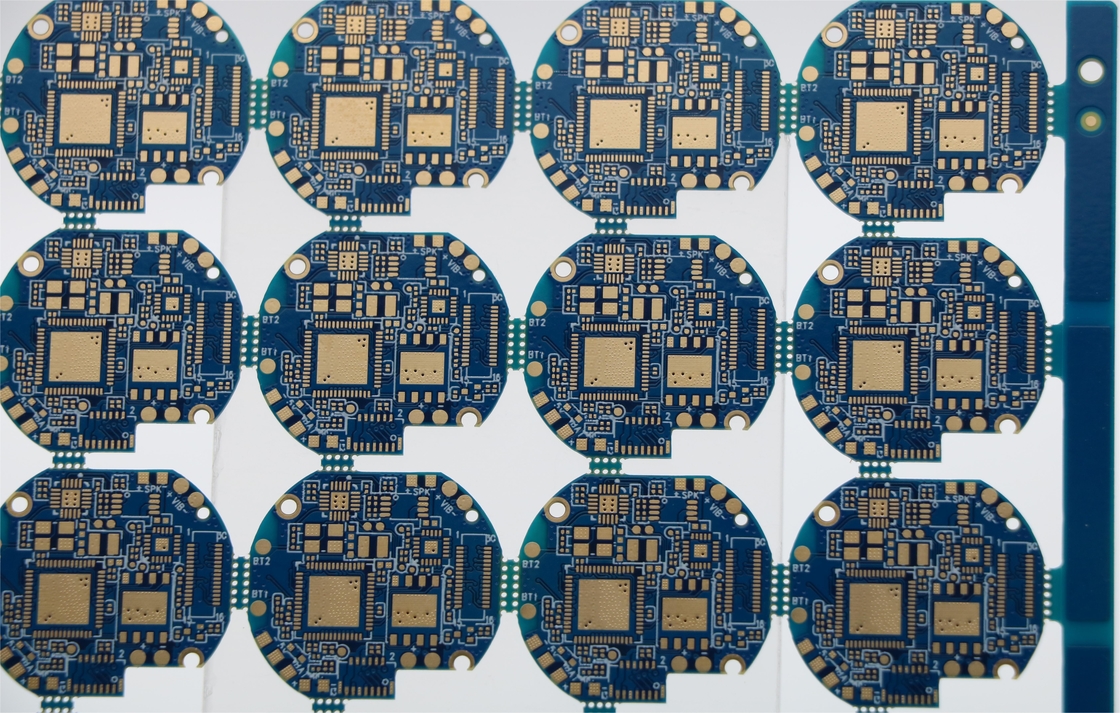

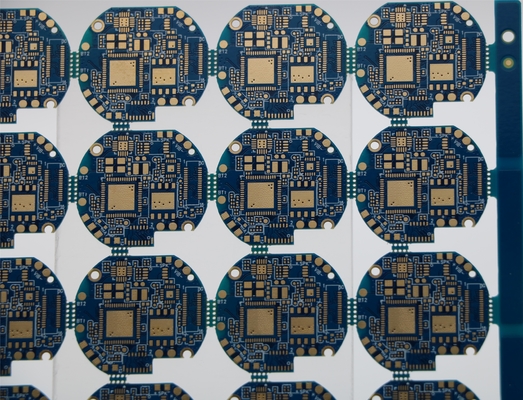

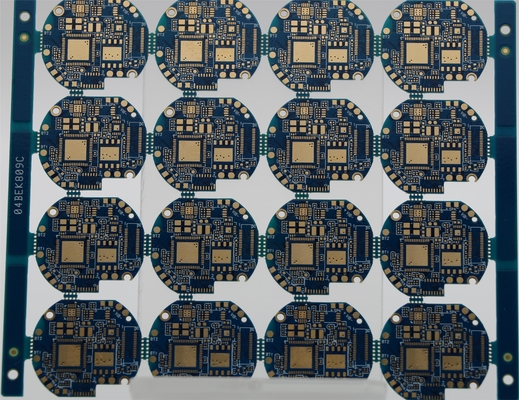

4पीसीबीए चित्र
उत्पाद आवेदनः
1दूरसंचार
2उपभोक्ता इलेक्ट्रॉनिक्स
3, सुरक्षा निगरानी
4वाहन इलेक्ट्रॉनिक्स
5स्मार्ट होम
6औद्योगिक नियंत्रण
7, सैन्य और रक्षा
8, ऑटोमोबाइल
9स्मार्ट होम
10, औद्योगिक स्वचालन
11, चिकित्सा उपकरण
12नई ऊर्जा
और इसी तरह
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या आप एक कारखाना या व्यापारिक कंपनी हैं?
हम एक कारखाने हैं, हमारी कंपनी मुख्य रूप से पीसीबी असेंबली सेवा बेचता है
Q2: क्या आप नमूना आदेश स्वीकार करते हैं?
------हाँ, हम नमूना आदेश स्वीकार कर सकते हैं.
Q3: आपकी वारंटी नीति क्या है?
-----हम 2 साल की वारंटी प्रदान करते हैं. व्यक्तिगत मौसमों द्वारा नहीं दोषपूर्ण माल के लिए, हम इसके लिए प्रतिस्थापित करेंगे.
प्रश्न 4: आपकी भुगतान शर्तें क्या हैं?
------ हम टी/टी अग्रिम, पेपैल, या अलीबाबा व्यापार आश्वासन स्वीकार करते हैं।
Q5: बड़े पैमाने पर आदेश के लिए नेतृत्व समय क्या है?
------आमतौर पर, यह 20-35 दिनों के बारे में लेता है, आदेश मात्रा पर निर्भर करता है।
