| ब्रांड नाम: | NA |
| मॉडल संख्या: | ना |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | 0.1usd one unit |
| भुगतान की शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 100000 पीसी मासिक |
का विवरणप्रिंटेड सर्किट बोर्ड असेंबली सर्विस

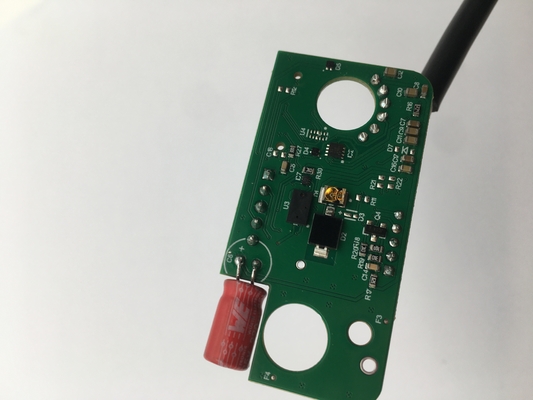

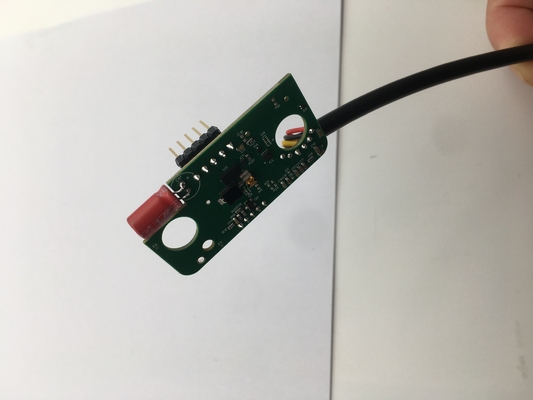

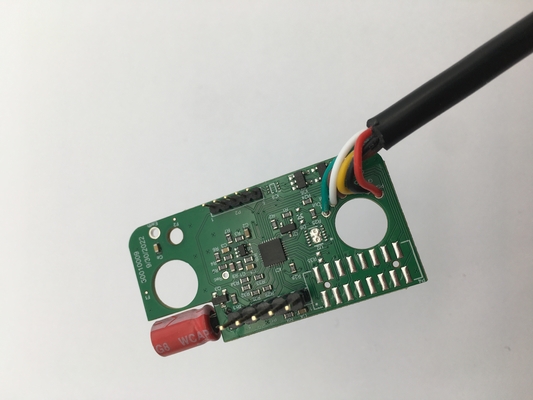

यह उत्पाद एक 2 परत FR4 मुद्रित सर्किट बोर्ड असेंबली है। इसका उपयोग औद्योगिक नियंत्रण अनुप्रयोग के लिए किया जाता है।हम PCBA प्रोटोटाइप, नमूना मात्रा, मध्य और बड़ी मात्रा को स्वीकार कर सकते हैं।नए आदेश के लिए कोई MOQ अनुरोध नहीं है। हमारे सभी पीसीबी और पीसीबीए यूएल, टीएस 16949, आरओएचएस, आईएसओ आदि प्रमाणन से मिले हैं।
की विशिष्टतापीसीबी विधानसभा सेवा
| 1 | परत | 1-30 परत |
| 2 | सामग्री | FR-4, CEM-1, CEM-3, उच्च TG, FR4 हलोजन मुक्त, FR-1, FR-2, एल्यूमीनियम |
| 3 | बोर्ड की मोटाई | 0.2 मिमी -7 मिमी |
| 4 | मैक्स.फिनिश्ड बोर्ड साइड | 510 मिमी * 1200 मिमी |
| 5 | Min.drilled छेद आकार | 0.25 मिमी |
| 6 | न्यूनतम रेखा चौड़ाई | 0.075 मिमी (3mil) |
| 7 | मिन.लाइन स्पेसिंग | 0.075 मिमी (3mil) |
| 8 | भूतल खत्म/उपचार | HALS/HALS सीसा रहित, रासायनिक टिन, रासायनिक सोना, विसर्जन सोना विसर्जन चांदी/सोना, Osp, सोना चढ़ाना |
| 9 | तांबे की मोटाई | 0.5-4.0oz |
| 10 | मिलाप मुखौटा रंग | हरा / काला / सफेद / लाल / नीला / पीला |

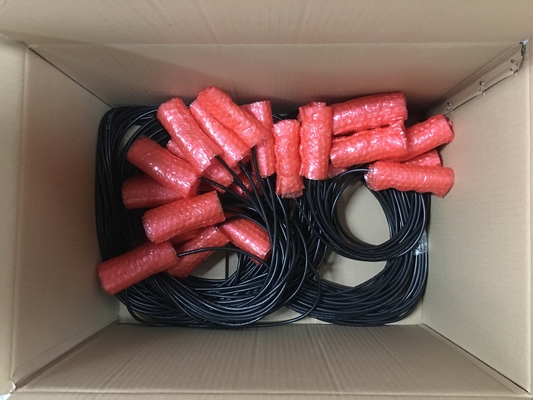

| 11 | इनर पैकिंग | वैक्यूम पैकिंग, प्लास्टिक बैग |
| 12 | बाहरी पैकिंग | मानक गत्ते का डिब्बा पैकिंग |
| 13 | छेद सहनशीलता | पीटीएच: ± 0.076, एनटीपीएच: ± 0.05 |
| 14 | प्रमाणपत्र | उल, ISO9001, ISO14001, ROHS, CQC |
| 15 | प्रोफाइलिंग पंचिंग | रूटिंग, वी-कट, बेवलिंग |
| 16 | विधानसभा सेवा | मुद्रित सर्किट बोर्ड असेंबली के सभी प्रकार के लिए OEM सेवा प्रदान करना |
पीसीबी विधानसभा (श्रीमती) उत्पाद क्षमता
| श्रीमती क्षमता | |
| श्रीमती आइटम | क्षमता |
| पीसीबी मैक्स।आकार | 510 मिमी * 1200 मिमी (श्रीमती) |
| चिप घटक | 0201, 0402, 0603, 0805, 1206 पैकेज |
| आईसी का न्यूनतम पिन स्थान | 0.1 मिमी |
| मिन।बीजीए की जगह | 0.1 मिमी |
| आईसी असेंबली की अधिकतम सटीकता | ± 0.01 मिमी |
| विधानसभा क्षमता | ≥8 मिलियन पियोट्स / दिन |
| श्रीमती क्षमता | 7 श्रीमती उत्पादन लाइनें |
| डुबकी क्षमता | 2 डीआईपी उत्पादन लाइनें |
| विधानसभा परीक्षण | ब्रिज टेस्ट, एओआई टेस्ट, एक्स-रे टेस्ट, आईसीटी (इन सर्किट टेस्ट), एफसीटी (फंक्शनल सर्किट टेस्ट) |
एफसीटी (कार्यात्मक सर्किट टेस्ट) |
वर्तमान परीक्षण, वोल्टेज परीक्षण, उच्च तापमान और कम तापमान परीक्षण, ड्रॉप इम्पैक्ट टेस्ट, एजिंग टेस्ट, वाटर प्रूफ टेस्ट, लीकेज प्रूफ टेस्ट और आदि। आपकी आवश्यकता के अनुसार अलग-अलग परीक्षण किए जा सकते हैं। |
उत्पाद आवेदन:
1, दूरसंचार संचार
2, उपभोक्ता इलेक्ट्रॉनिक्स
3, सुरक्षा मॉनिटर
4, वाहन इलेक्ट्रॉनिक
5, स्मार्ट होम
6, औद्योगिक नियंत्रण
7, सैन्य और रक्षा
8, ऑटोमोटिव
9, औद्योगिक स्वचालन
10, चिकित्सा उपकरण
11, नई ऊर्जा
और इसी तरह
मुद्रित सर्किट बोर्ड का लाभविधानसभा सेवा
• कठोर उत्पाद दायित्व, IPC-A-160 मानक अपनाते हुए
• इंजीनियरिंग पूर्वउपचार उत्पादन से पहले
• उत्पादन प्रक्रिया नियंत्रण (5Ms)
• 100% ई-परीक्षण, 100% दृश्य निरीक्षण, IQC, IPQC, FQC, OQC सहित
• एक्स-रे, 3डी माइक्रोस्कोप और आईसीटी सहित 100% एओआई निरीक्षण
• उच्च वोल्टेज परीक्षण, प्रतिबाधा नियंत्रण परीक्षण
• सूक्ष्म खंड, टांका लगाने की क्षमता, थर्मल तनाव परीक्षण, चौंकाने वाला परीक्षण
PCBA के लिए OEM/ODM/ईएमएस सेवाएं:
· PCBA, PCB बोर्ड असेंबली: श्रीमती और PTH और BGA
· PCBA और संलग्नक डिजाइन
· अवयव सोर्सिंग और खरीदारी
· त्वरित प्रोटोटाइप
· लोचक इंजेक्सन का साँचा
· धातु शीट मुद्रांकन
· अंतिम सभा
· टेस्ट: AOI, इन-सर्किट टेस्ट (ICT), फंक्शनल टेस्ट (FCT)
· सामग्री के आयात और उत्पाद के निर्यात के लिए कस्टम क्लीयरेंस
अब हम एक कारखाना बन गए हैं जो वन-स्टॉप सेवा प्रदान कर सकता है,
पीसीबी उत्पादन से, घटकों को खरीदने वाले घटकों को इकट्ठा किया जाता है।
पीसीबी निर्माण और पीसीबी असेंबली में 15 से अधिक वर्षों के अनुभव के साथ, काज़ सर्किट लचीला विनिर्माण विकल्प प्रदान करता है जो लागत लक्ष्य, वितरण आवश्यकताओं और मात्रा में उतार-चढ़ाव की मांगों के अनुकूल होता है।
