| ब्रांड नाम: | KAZ Circuit |
| मॉडल संख्या: | पीसीबीए-एस-035 |
| एमओक्यू: | 1 पीसी |
| कीमत: | USD/pc |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति करने की क्षमता: | 20,000 वर्ग मीटर / महीना |

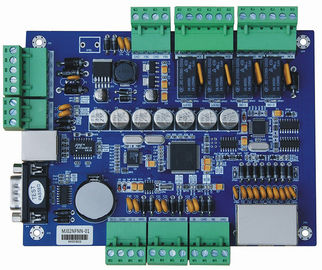

HASL/ENIG/OSP सतह FR4 बहुपरत मुद्रित सर्किट बोर्ड विधानसभा निर्माता
विवरण निर्दिष्टीकरण:
| परतों | 1~20 परतें |
| सामग्री | एफआर -4, एल्यूमिनियम, कॉपर बेस |
| बोर्ड की मोटाई | 0.3 मिमी ~ 4 मिमी |
| तांबे की मोटाई | 0.5~4oz |
| सतह का उपचार | HASL LF / ENIG / OSP आदि। |
| सोल्डमास्क और सिल्कस्क्रीन | हरा / नीला / काला / सफेद / पीला आदि। |
| गुणवत्ता मानक | आईपीसी कक्षा 2, 100% ई-परीक्षण |
| प्रमाण पत्र | TS16949, ISO9001, उल, RoHS |
काज़ सर्किट आपके लिए क्या कर सकता है:
पीसीबी / पीसीबीए का पूरा उद्धरण प्राप्त करने के लिए, कृपया नीचे दी गई जानकारी प्रदान करें:
उत्पाद आवेदन:
1, दूरसंचार संचार
2, उपभोक्ता इलेक्ट्रॉनिक्स
3, सुरक्षा मॉनिटर
4, वाहन इलेक्ट्रॉनिक्स
5, स्मार्ट होम
6, औद्योगिक नियंत्रण
7, सैन्य और रक्षा
8, ऑटोमोटिव
9, स्मार्ट होम
10, औद्योगिक स्वचालन
11, चिकित्सा उपकरण
12, नई ऊर्जा
और इसी तरह
पीसीबी विधानसभा सेवा का लाभ
• सख्त उत्पाद दायित्व, IPC-A-160 मानक लेते हुए
• उत्पादन से पहले इंजीनियरिंग प्रीट्रीटमेंट
• उत्पादन प्रक्रिया नियंत्रण (5Ms)
• 100% ई-परीक्षण, 100% दृश्य निरीक्षण, जिसमें IQC, IPQC, FQC, OQC शामिल हैं
• एक्स-रे, 3डी माइक्रोस्कोप और आईसीटी सहित 100% एओआई निरीक्षण
• उच्च वोल्टेज परीक्षण, प्रतिबाधा नियंत्रण परीक्षण
• माइक्रो सेक्शन, सोल्डरिंग क्षमता, थर्मल स्ट्रेस टेस्ट, शॉकिंग टेस्ट
निर्माता क्षमता:
| क्षमता | दो तरफा: 12000 वर्ग मीटर / माह बहुपरत: 8000 वर्गमीटर / माह |
| न्यूनतम लाइन चौड़ाई / गैप | 4/4 मिलियन (1मिल = 0.0254 मिमी) |
| बोर्ड की मोटाई | 0.3 ~ 4.0 मिमी |
| परतों | 1~20 परतें |
| सामग्री | एफआर -4, एल्यूमिनियम, पीआई |
| तांबे की मोटाई | 0.5~4oz |
| सामग्री टीजी | टीजी140 ~ टीजी170 |
| अधिकतम पीसीबी आकार | 600*1200mm |
| न्यूनतम छेद आकार | 0.2 मिमी (+/- 0.025) |
| सतह का उपचार | HASL, ENIG, OSP |
श्रीमती क्षमता
| श्रीमती क्षमता | |
| श्रीमती आइटम | क्षमता |
| पीसीबी मैक्स।आकार | 510 मिमी * 1200 मिमी (एसएमटी) |
| चिप घटक | 0201, 0402, 0603, 0805, 1206 पैकेज |
| IC . का न्यूनतम पिन स्थान | 0.1 मिमी |
| न्यूनतम।BGA . का स्थान | 0.1 मिमी |
| आईसी असेंबली की अधिकतम सटीकता | ± 0.01 मिमी |
| विधानसभा क्षमता | ≥8 मिलियन पाइट्स/दिन |
| डीआईपी क्षमता | 6 डीआईपी उत्पादन लाइनें |
| विधानसभा परीक्षण | ब्रिज टेस्ट, एओआई टेस्ट, एक्स-रे टेस्ट, आईसीटी (इन सर्किट टेस्ट), एफसीटी (फंक्शनल सर्किट टेस्ट) |
एफसीटी (कार्यात्मक सर्किट परीक्षण) |
करंट टेस्ट, वोल्टेज टेस्ट, हाई टेम्परेचर और लो टेम्परेचर टेस्ट, ड्रॉप इम्पैक्ट टेस्ट, एजिंग टेस्ट, वाटर प्रूफ टेस्ट, लीकेज-प्रूफ टेस्ट और आदि। आपकी आवश्यकता के अनुसार अलग-अलग टेस्ट किए जा सकते हैं। |
की और तस्वीरेंप्रिंटेड सर्किट बोर्ड असेंबली सर्विसेज FR-4 मल्टीलेयर HASL/ENIG/OSP कंपोनेंट्स सोर्सिंग
