| ब्रांड नाम: | NA |
| मॉडल संख्या: | ना |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | 0.1usd per unit |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 100000 पीसी मासिक |
4 परतें FR4 TG135 Pcb असेंबली सेवाएँ HASL मुद्रित सर्किट बोर्ड
पीसीबी विधानसभा सेवा का विवरण

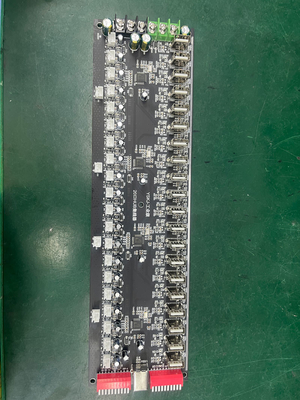

यह बोर्ड 4 लेयर TG135 प्रिंटेड सर्किट बोर्ड है।इसका उपयोग 20 पोर्ट हब के लिए किया जाता है।हम पीसीबी प्रोटोटाइप, नमूना मात्रा, मध्यम और बड़ी मात्रा को स्वीकार कर सकते हैं।नए आदेश के लिए कोई MOQ अनुरोध नहीं है। हमारे सभी पीसीबी उल, टीएस 16949, आरओएचएस, आईएसओ आदि प्रमाणीकरण से मिले हैं।
पीसीबी विधानसभा सेवा की विशिष्टता
| 1 | परत | 1-30 परत |
| 2 | सामग्री | FR-4, CEM-1, CEM-3, Hight TG, FR4 हलोजन फ्री, FR-1, FR-2, एल्युमिनियम |
| 3 | बोर्ड की मोटाई | 0.2 मिमी-7 मिमी |
| 4 | अधिकतम समाप्त बोर्ड पक्ष | 510 मिमी * 1200 मिमी |
| 5 | न्यूनतम ड्रिल किए गए छेद का आकार | 0.25 मिमी |
| 6 | न्यूनतम लाइन चौड़ाई | 0.075 मिमी (3 मील) |
| 7 | न्यूनतम लाइन स्पेसिंग | 0.075 मिमी (3 मील) |
| 8 | भूतल खत्म / उपचार | HALS/HALS सीसा रहित, रासायनिक टिन, रासायनिक सोना, विसर्जन सोना विसर्जन चांदी/सोना, Osp, सोना चढ़ाना |
| 9 | तांबे की मोटाई | 0.5-4.0oz |
| 10 | मिलाप मुखौटा रंग | हरा / काला / सफेद / लाल / नीला / पीला; |
| 1 1 | आंतरिक पैकिंग | वैक्यूम पैकिंग, प्लास्टिक बैग |
| 12 | बाहरी पैकिंग | मानक दफ़्ती पैकिंग |
| 13 | छेद सहिष्णुता | पीटीएच: ± 0.076, एनटीपीएच: ± 0.05 |
| 14 | प्रमाणपत्र | उल, आईएसओ 9 001, आईएसओ 14001, आरओएचएस, सीक्यूसी; |
| 15 | प्रोफाइलिंग पंचिंग | रूटिंग, वी-कट, बेवेलिंग |
| 16 | विधानसभा सेवा | मुद्रित सर्किट बोर्ड असेंबली के सभी प्रकार के लिए OEM सेवा प्रदान करना |
पीसीबी असेंबली (एसएमटी) उत्पाद क्षमता
| श्रीमती क्षमता | |
| श्रीमती आइटम | क्षमता |
| पीसीबी मैक्स।आकार | 510 मिमी * 1200 मिमी (एसएमटी) |
| चिप घटक | 0201, 0402, 0603, 0805, 1206 पैकेज |
| IC . का न्यूनतम पिन स्थान | 0.1 मिमी |
| न्यूनतम।BGA . का स्थान | 0.1 मिमी |
| आईसी असेंबली की अधिकतम सटीकता | ± 0.01 मिमी |
| विधानसभा क्षमता | ≥8 मिलियन पाइट्स/दिन |
| श्रीमती क्षमता | 7 श्रीमती उत्पादन लाइनें |
| डीआईपी क्षमता | 2 डीआईपी उत्पादन लाइनें |
| विधानसभा परीक्षण | ब्रिज टेस्ट, एओआई टेस्ट, एक्स-रे टेस्ट, आईसीटी (इन सर्किट टेस्ट), एफसीटी (फंक्शनल सर्किट टेस्ट) |
एफसीटी (कार्यात्मक सर्किट परीक्षण) |
करंट टेस्ट, वोल्टेज टेस्ट, हाई टेम्परेचर और लो टेम्परेचर टेस्ट, ड्रॉप इम्पैक्ट टेस्ट, एजिंग टेस्ट, वाटर प्रूफ टेस्ट, लीकेज-प्रूफ टेस्ट और आदि। आपकी आवश्यकता के अनुसार अलग-अलग टेस्ट किए जा सकते हैं। |
उत्पाद आवेदन:
1, दूरसंचार संचार
2, उपभोक्ता इलेक्ट्रॉनिक्स
3, सुरक्षा मॉनिटर
4, वाहन इलेक्ट्रॉनिक्स
5, स्मार्ट होम
6, औद्योगिक नियंत्रण
7, सैन्य और रक्षा
8, ऑटोमोटिव
9, स्मार्ट होम
10, औद्योगिक स्वचालन
11, चिकित्सा उपकरण
12, नई ऊर्जा
और इसी तरह
पीसीबी विधानसभा सेवा का लाभ
• सख्त उत्पाद दायित्व, IPC-A-160 मानक लेते हुए
• उत्पादन से पहले इंजीनियरिंग प्रीट्रीटमेंट
• उत्पादन प्रक्रिया नियंत्रण (5Ms)
• 100% ई-परीक्षण, 100% दृश्य निरीक्षण, जिसमें IQC, IPQC, FQC, OQC शामिल हैं
• एक्स-रे, 3डी माइक्रोस्कोप और आईसीटी सहित 100% एओआई निरीक्षण
• उच्च वोल्टेज परीक्षण, प्रतिबाधा नियंत्रण परीक्षण
• माइक्रो सेक्शन, सोल्डरिंग क्षमता, थर्मल स्ट्रेस टेस्ट, शॉकिंग टेस्ट
पीसीबीए के लिए OEM/ODM/ईएमएस सेवाएं:
पीसीबीए, पीसीबी बोर्ड असेंबली: एसएमटी और पीटीएच और बीजीए
पीसीबीए और संलग्नक डिजाइन
· अवयव की सोर्सिंग और खरीदारी
· त्वरित प्रोटोटाइप
· लोचक इंजेक्सन का साँचा
· धातु शीट मुद्रांकन
· अंतिम सम्मलेन
· टेस्ट: एओआई, इन-सर्किट टेस्ट (आईसीटी), फंक्शनल टेस्ट (एफसीटी)
· सामग्री आयात और उत्पाद निर्यात के लिए कस्टम क्लीयरेंस
अब हम एक ऐसा कारखाना बन गए हैं जो वन-स्टॉप सेवा प्रदान कर सकता है,
पीसीबी उत्पादन से, घटकों को खरीदने वाले घटकों को इकट्ठा किया जाता है।
पीसीबी निर्माण और पीसीबी असेंबली में 15 से अधिक वर्षों के अनुभव के साथ, केएजेड सर्किट लचीले विनिर्माण विकल्प प्रदान करता है जो लागत लक्ष्य, वितरण आवश्यकताओं और मात्रा में उतार-चढ़ाव की मांगों के अनुकूल होते हैं।
