एसएमटी पीसीबी विधानसभा चीन बड़े पैमाने पर उत्पादन निर्माता
विस्तृत विनिर्देश:
| परतें | 4 |
| सामग्री | FR-4 |
| बोर्ड की मोटाई | 1.6 मिमी |
| तांबे की मोटाई | 1 औंस |
| सतह उपचार | HASL LF |
| बेचा गयामास्क और सिल्कस्क्रीन | हरा और सफेद |
| गुणवत्ता मानक | आईपीसी वर्ग 2, 100% ई-परीक्षण |
| प्रमाणपत्र | TS16949, ISO9001, UL, RoHS |
KAZ सर्किट आपके लिए क्या कर सकता हैः
पीसीबी/पीसीबीए का पूर्ण उद्धरण प्राप्त करने के लिए, कृपया नीचे दी गई जानकारी प्रदान करें:
निर्माता क्षमताः
| क्षमता | डबल साइडः 12000 वर्ग मीटर / माह बहुस्तरीयः 8000 वर्ग मीटर / माह |
| न्यूनतम रेखा चौड़ाई/अंतर | 4/4 मिली (1 मिली = 0.0254 मिमी) |
| बोर्ड की मोटाई | 0.3~4.0 मिमी |
| परतें | 1 से 20 परतें |
| सामग्री | एफआर-4, एल्यूमीनियम, पीआई |
| तांबे की मोटाई | 0.5~4 औंस |
| सामग्री Tg | Tg140~Tg170 |
| पीसीबी का अधिकतम आकार | 600*1200 मिमी |
| मिन छेद का आकार | 0.2 मिमी (+/- 0.025) |
| सतह उपचार | HASL, ENIG, OSP |
एसएमटी क्षमता
एसएमटी पीसीबी विधानसभाप्रक्रिया:
पीसीबी तैयारीः
पीसीबी सब्सट्रेट को साफ करें ताकि कोई भी प्रदूषक जो मिलाप जोड़ों की गुणवत्ता को प्रभावित कर सकता है, हटाया जा सके।
पीसीबी पर सोल्डर मास्क लगाएं ताकि कॉपर पैड की पहचान हो सके जहां घटक रखे जाएंगे।
तांबे के पैडों पर ENIG (Electroless Nickel Immersion Gold) जैसे सतह उपचार का प्रयोग किया जाता है ताकि वे सुलझाए जा सकें।
लोडर पेस्ट प्रिंटः
स्टेंसिल को पीसीबी के ऊपर रखें और स्टेंसिल के उद्घाटन पीसीबी के तांबे के पैड से मेल खाते हों।
सोल्डर पेस्ट (सोल्डर मिश्र धातु के कणों और प्रवाह का मिश्रण) को स्टेंसिल के पार स्क्रैप किया जाता है, सोल्डर पेस्ट को पीसीबी के पैड पर जमा किया जाता है।
स्टैंसिल मोटाई, सोल्डर पेस्ट वॉल्यूम और स्क्वीजी दबाव का सटीक नियंत्रण लगातार सोल्डर पेस्ट जमाव के लिए महत्वपूर्ण है।
तत्व का स्थानः
ऑटोमैटिक पिक-एंड-प्लेस मशीनों का उपयोग विजन सिस्टम से किया जाता है ताकि घटक स्थानों को सही ढंग से पहचाना जा सके और उन्हें सोल्डर पेस्ट पर रखा जा सके।
विश्वसनीय मिलाप जोड़ों के लिए घटक अभिविन्यास, सह-सपाटता और स्थिति सटीकता महत्वपूर्ण हैं।
अतिरिक्त घटकों जैसे कि कनेक्टर या हीट सिंक को मैन्युअल रूप से रखा जा सकता है।
रिफ्लो सोल्डरिंग
पीसीबी घटकों को एक रिफ्लो ओवन के माध्यम से सावधानीपूर्वक नियंत्रित तापमान प्रोफाइल के साथ पारित किया जाता है।
सोल्डर पेस्ट पिघल जाता है, घटक के तारों और पीसीबी पैड को नम करता है, और ठंडा होने पर एक सोल्डर जोड़ बनाता है।
विभिन्न मिलाप मिश्र धातुओं, जैसे सीसा मुक्त (जैसे टिन-चांदी-कापर), में विशिष्ट रिफ्लो तापमान प्रोफाइल होते हैं।
निरीक्षण और परीक्षण:
दृश्य निरीक्षण (मनुअल या स्वचालित) सही घटक प्लेसमेंट, मिलाप जोड़ों की गुणवत्ता और संभावित दोषों की जांच करता है।
स्वचालित ऑप्टिकल निरीक्षण (AOI) प्रणाली किसी भी समस्या की जल्दी पहचान करने और उसका पता लगाने के लिए मशीन विजन का उपयोग करती है।
विद्युत परीक्षण, जैसे कि इन-सर्किट परीक्षण (आईसीटी) या कार्यात्मक परीक्षण, पीसीबी के विद्युत प्रदर्शन को सत्यापित करता है।
साफ और अनुरूप कोटिंग (वैकल्पिक):
पीसीबी असेंबली किसी भी शेष मिलाप पेस्ट या प्रवाह को हटाने के लिए एक सफाई प्रक्रिया से गुजर सकती है।
अनुरूप कोटिंग एक बहुलक सुरक्षात्मक परत है जिसे नमी और पर्यावरण प्रतिरोध बढ़ाने के लिए पीसीबी पर लगाया जा सकता है।
एसएमटी पीसीबी विधानसभाइलेक्ट्रॉनिक उत्पादों की उच्च गुणवत्ता और विश्वसनीयता सुनिश्चित करने के लिए पूरी प्रक्रिया पर सख्त नियंत्रण की आवश्यकता होती है।आधुनिक इलेक्ट्रॉनिक्स विनिर्माण में एसएमटी के व्यापक उपयोग के लिए निरीक्षण प्रौद्योगिकियां महत्वपूर्ण हैं.

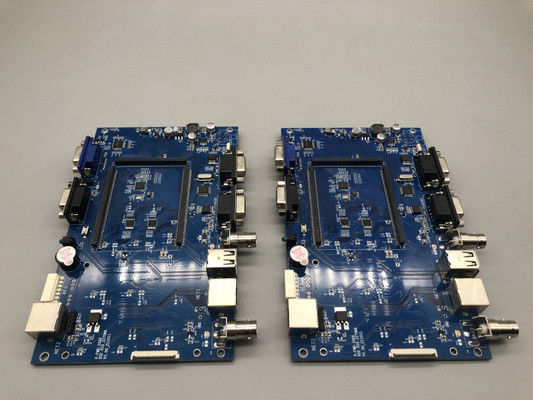

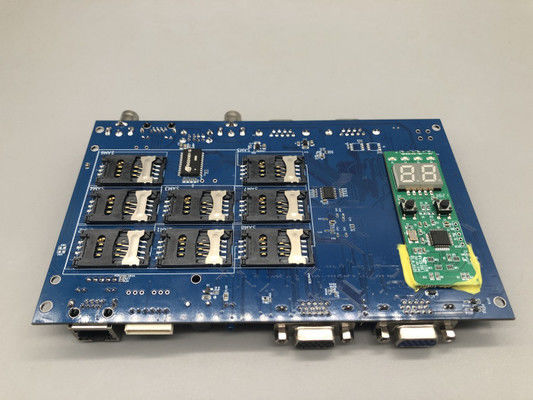

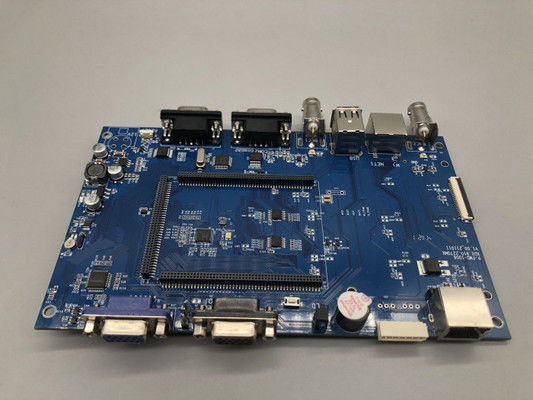

इस की तस्वीरें एसएमटी पीसीबी असेंबली के लिए त्वरित मोड़ प्रोटोटाइप और बड़े पैमाने पर उत्पादन 6 पीसीबी असेंबली लाइनें
