एनआईजी एसएमटी पीसीबी असेंबली बीजीए पीओपी 4 परत 1.6 मिमी 1OZ ग्रीन सोल्डरमास्क पीसीबी असेंबली सेवा
विशेषताएं
1. सतह माउंट पीसीबी विधानसभा (दोनों कठोर पीसीबी, लचीला पीसीबी);एफआर 4 सामग्री, 94V0 मानक को पूरा करें
2वन स्टॉप ओईएम सेवा,& पीसीबीए अनुबंध विनिर्माण:
3इलेक्ट्रॉनिक अनुबंध निर्माण सेवा
4. छेद विधानसभा / डीआईपी विधानसभा के माध्यम से;
5. बंधन संयोजन;
6. अंतिम असेंबली;
7. पूर्ण टर्नकी बॉक्स निर्माण
8मैकेनिकल/इलेक्ट्रिकल संयोजन
9आपूर्ति श्रृंखला प्रबंधन/घटक खरीद
10पीसीबी निर्माण;
11तकनीकी सहायता/ओडीएम सेवा
12सतह उपचार: OSP, ENIG, सीसा मुक्त HASL, पर्यावरण संरक्षण
13यूएल, सीई, आरओएचएस अनुरूप
14डीएचएल, यूपीएस, टीएनटी, ईएमएस या ग्राहक की आवश्यकता द्वारा शिपिंग
15एंटी-स्टेटिक बैग
पीसीबीएतकनीकी क्षमता
| एसएमटी | स्थिति की सटीकता:20 um |
| घटकों का आकारः0.4×0.2 मिमी ((01005) ¥130×79 मिमी, फ्लिप-चिप, क्यूएफपी, बीजीए, पीओपी | |
| अधिकतम घटक ऊंचाईः:25 मिमी | |
| पीसीबी का अधिकतम आकार:680×500 मिमी | |
| पीसीबी का न्यूनतम आकारः कोई सीमा नहीं | |
| पीसीबी मोटाईः0.3 से 6 मिमी | |
| पीसीबी वजन:3 किलो | |
| वेव-सोल्डर | पीसीबी की अधिकतम चौड़ाई:450 मिमी |
| पीसीबी की न्यूनतम चौड़ाईः कोई सीमा नहीं | |
| घटक की ऊंचाईः शीर्ष 120 मिमी/बोट 15 मिमी | |
| स्वेट-सोल्डर | धातु प्रकारः भाग, संपूर्ण, इनले, साइडस्टॉप |
| धातु सामग्री: तांबा, एल्यूमीनियम | |
| सतह परिष्करणःप्लेटिंग Au,प्लेटिंग स्लिवर,प्लेटिंग Sn | |
| वायु मूत्राशय की दर: 20% से कम | |
| प्रेस-फिट | प्रेस रेंजः0-50KN |
| पीसीबी का अधिकतम आकारः800X600 मिमी | |
| परीक्षण | आईसीटी,प्रूफ फ्लाइंग,बर्न-इन,फंक्शन टेस्ट,तापमान चक्र |
KAZ सर्किट आपके लिए क्या कर सकता हैः
पीसीबी निर्माण (प्रोटोटाइप, छोटे से मध्यम, बड़े पैमाने पर उत्पादन)
घटकों की आपूर्ति
पीसीबी असेंबली/एसएमटी/डीआईपी
पीसीबी/पीसीबीए का पूर्ण उद्धरण प्राप्त करने के लिए, कृपया नीचे दी गई जानकारी प्रदान करें:
पीसीबी के विस्तृत विनिर्देश के साथ गेरबर फाइल
बीओएम सूची (एक्सेल फोर्मार्ट के साथ बेहतर)
पीसीबीए की तस्वीरें (यदि आपने पहले यह पीसीबीए किया है)
कंपनी की जानकारी:
KAZ सर्किट 2007 के बाद से चीन से एक पेशेवर पीसीबी निर्माता है, हमारे ग्राहकों के लिए पीसीबी असेंबली सेवा भी प्रदान करता है। अब लगभग 300 कर्मचारियों के साथ। ISO9001, TS16949, UL, RoHS के साथ प्रमाणित।हम आपको सबसे तेज़ वितरण समय के भीतर कारखाने निर्देशित मूल्य के साथ गुणवत्ता वाले उत्पाद प्रदान करने के लिए आश्वस्त हैं!
निर्माता क्षमताः
| क्षमता | डबल साइडः 12000 वर्ग मीटर / माह बहुस्तरीयः 8000 वर्ग मीटर / माह |
| न्यूनतम रेखा चौड़ाई/अंतर | 4/4 मिली (1 मिली = 0.0254 मिमी) |
| बोर्ड की मोटाई | 0.3~4.0 मिमी |
| परतें | 1 से 20 परतें |
| सामग्री | एफआर-4, एल्यूमीनियम, पीआई |
| तांबे की मोटाई | 0.5~4 औंस |
| सामग्री Tg | Tg140~Tg170 |
| पीसीबी का अधिकतम आकार | 600*1200 मिमी |
| मिन छेद का आकार | 0.2 मिमी (+/- 0.025) |
| सतह उपचार | HASL, ENIG, OSP |
एसएमटी पीसीबी विधानसभासतह माउंट तकनीक का उपयोग करके एक मुद्रित सर्किट बोर्ड (पीसीबी) के निर्माण की प्रक्रिया को संदर्भित करता है,जहां इलेक्ट्रॉनिक घटकों को छेद के माध्यम से डालने के बजाय सीधे पीसीबी सतह पर रखा जाता है और वेल्ड किया जाता है.
मुख्य पहलूएसएमटी पीसीबीसंयोजन में शामिल हैंः
घटक का स्थानः
एसएमटी घटकों जैसे प्रतिरोधक, संधारित्र, एकीकृत सर्किट (आईसी) और अन्य सतह माउंट उपकरणों को स्वचालित पिक एंड प्लेस मशीनों का उपयोग करके सीधे पीसीबी सतह पर रखा जाता है।
सटीक संरेखण और विश्वसनीय विद्युत कनेक्शन सुनिश्चित करने के लिए सटीक घटक स्थान महत्वपूर्ण है।
सोल्डर पेस्ट जमाव:
सोल्डर पेस्ट सोल्डर मिश्र धातु के कणों और प्रवाह का मिश्रण है जो स्टैंसिल प्रिंटिंग या अन्य स्वचालित प्रक्रियाओं का उपयोग करके पीसीबी के तांबे के पैड पर चुनिंदा रूप से जमा होता है।
सोल्डर पेस्ट एक चिपकने वाली और प्रवाहकीय सामग्री के रूप में कार्य करता है जो घटकों और पीसीबी के बीच विद्युत कनेक्शन का निर्माण करेगा।
रिफ्लो सोल्डरिंग:
घटकों को रखने के बाद, the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.
तापमान, समय और वायुमंडल सहित रिफ्लो प्रोफाइलों को सावधानीपूर्वक अनुकूलित किया जाता है ताकि विश्वसनीय सोल्डर जोड़ों को सुनिश्चित किया जा सके।
स्वचालित रूप से पता लगाता हैः
रिफ्लो प्रक्रिया के बाद, पीसीबी असेंबली का स्वचालित रूप से विभिन्न तकनीकों का उपयोग करके निरीक्षण किया जाता है, जैसे कि ऑप्टिकल निरीक्षण, एक्स-रे निरीक्षण, या स्वचालित ऑप्टिकल निरीक्षण (एओआई) ।
इन निरीक्षणों से किसी भी समस्या की पहचान करने और उसे ठीक करने में मदद मिलती है जैसे कि मिलाप दोष, घटक असंगतता या लापता घटक।
परीक्षण और गुणवत्ता नियंत्रण:
कार्यात्मक, विद्युत और पर्यावरणीय परीक्षण सहित व्यापक परीक्षण किया जाता है ताकि यह सुनिश्चित किया जा सके कि पीसीबी असेंबली आवश्यक विनिर्देशों और प्रदर्शन मानकों को पूरा करें।
उच्च विनिर्माण मानकों और उत्पाद विश्वसनीयता को बनाए रखने के लिए सांख्यिकीय प्रक्रिया नियंत्रण और विफलता विश्लेषण जैसे गुणवत्ता नियंत्रण उपायों को लागू करता है।
के फायदेएसएमटी पीसीबीइकट्ठा करना:
उच्च घटक घनत्वः एसएमटी घटक छोटे होते हैं और एक दूसरे के करीब रखे जा सकते हैं, जिसके परिणामस्वरूप अधिक कॉम्पैक्ट, छोटा पीसीबी डिजाइन होता है।
बेहतर विश्वसनीयता: एसएमटी सॉल्डर जोड़ों के माध्यम से छेद कनेक्शन की तुलना में कंपन, सदमे और थर्मल चक्र के लिए अधिक प्रतिरोधी हैं।
स्वचालित विनिर्माण: एसएमटी असेंबली प्रक्रिया अत्यधिक स्वचालित हो सकती है, जिससे उत्पादन दक्षता बढ़ जाती है और मैनुअल श्रम कम होता है।
लागत-प्रभावीताः कम सामग्री और श्रम लागत के कारण एसएमटी असेंबली अधिक लागत-प्रभावी हो सकती है, विशेष रूप से उच्च मात्रा के उत्पादन के लिए।
एसएमटी पीसीबीइकट्ठा करने के लिए आवेदनः
उपभोक्ता इलेक्ट्रॉनिक्स: स्मार्टफोन, टैबलेट, लैपटॉप और अन्य पोर्टेबल उपकरण
औद्योगिक इलेक्ट्रॉनिक्स: नियंत्रण प्रणाली, स्वचालन उपकरण और पावर इलेक्ट्रॉनिक्स उपकरण
ऑटोमोबाइल इलेक्ट्रॉनिक्स: इंजन नियंत्रण इकाइयां, सूचना मनोरंजन और सुरक्षा प्रणाली
एयरोस्पेस और रक्षाः एवियोनिक्स, उपग्रह प्रणाली और सैन्य उपकरण
चिकित्सा उपकरण: नैदानिक उपकरण, प्रत्यारोपित उपकरण और पोर्टेबल स्वास्थ्य देखभाल समाधान
एसएमटी पीसीबीअसेंबली एक बुनियादी तकनीक है जिसका उपयोग विभिन्न उद्योगों में कॉम्पैक्ट, विश्वसनीय और लागत प्रभावी इलेक्ट्रॉनिक उपकरणों का उत्पादन करने के लिए किया जाता है।

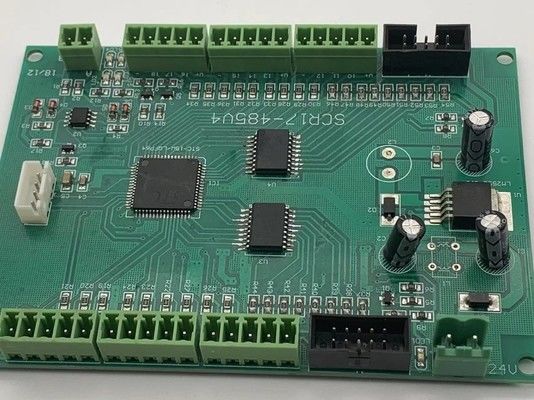

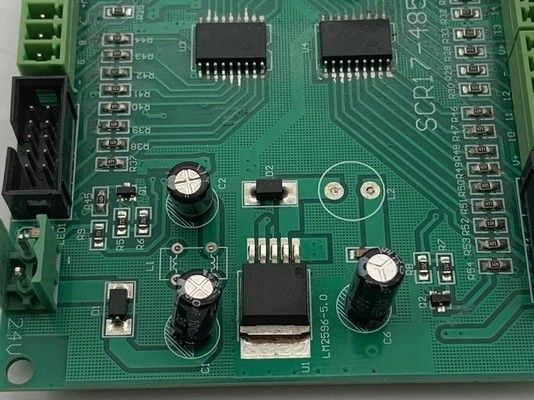

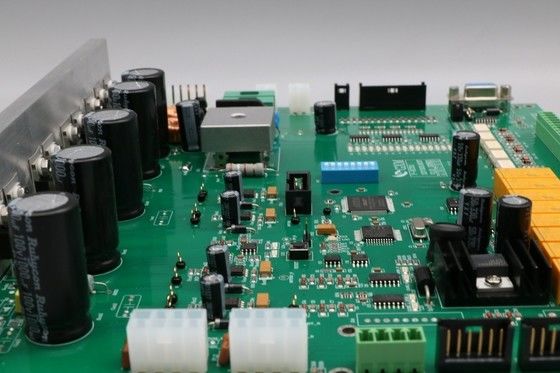

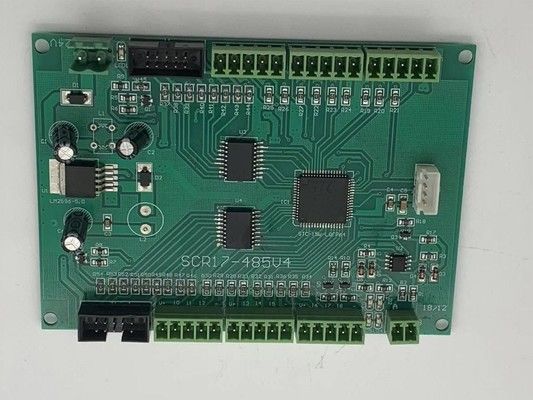

पीसीबीए चित्र
