| ब्रांड नाम: | KAZ |
| मॉडल संख्या: | पीसीबी-S-369,659 |
| एमओक्यू: | 1 |
| कीमत: | 200 |
| आपूर्ति करने की क्षमता: | 20000 वर्ग मीटर / माह |

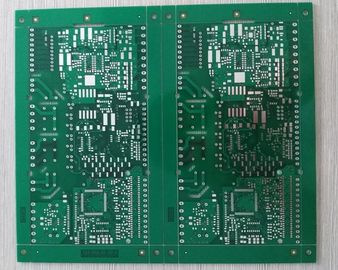

यह 4 परत एफआर 4 पीसीबी सर्किट बोर्ड ग्रीन सोल्मास्क विद ब्लाइंड वाया है
पीसीबी का आकार: 204 * 176 मिमी / 2 यूपी, आईपीसी कक्षा 2 गुणवत्ता मानक।
आदेश प्रसंस्करण:

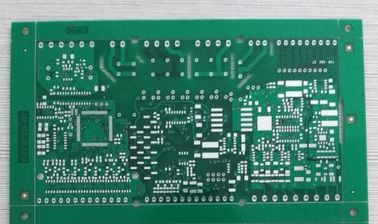

अधिक फोटो के लिएब्लाइंड वाया के साथ 4 परतें FR4 PCB सर्किट बोर्ड ग्रीन सोल्मास्क
हमारे बारे में
विनिर्माण क्षमता - कठोर पीसीबी
| मद | उत्पादन क्षमता |
| उत्पादों का प्रकार | सिंगल साइडेड, डबल साइडेड और मल्टीलेयर |
| अधिकतम बोर्ड का आकार | सिंगल और डबल पक्षीय: 600 * 1500 मिमी |
| बहुपरत: 600 * 1,200 मिमी | |
| सतह खत्म | एचएएसएल, ईएनआईजी, ओएसपी, विसर्जन रजत, गोल्डन फिंगर, आदि। |
| परतों | १ ~ २० |
| नाव की मोटाई | 0.4 ~ 4.0 मिमी |
| बेस कॉपर | 18um (1 / 2oz), 35um (1oz), 70um (2oz), 105um (3oz), 150um (4oz), 300um (8oz) |
| बोर्ड सामग्री | FR-4, एल्यूमिनियम बेस, पॉलिमाइड, कॉपर बेस, सिरेमिक बेस |
| न्यूनतम ड्रिलिंग छेद का आकार | 0.1 मिमी |
| मिन लाइन चौड़ाई और अंतरिक्ष | 0.075 मिमी |
| सोना चढ़ाना | Nickle चढ़ाना मोटाई 2.5 ~ 5um, सोने की मोटाई 0.05 ~ 0.1um |
| टिन का छिड़काव | टिन की मोटाई 2.5 ~ 5um |
| मिलिंग स्पेस | तार और किनारे: 0.15 मिमी, छेद और किनारे: 0.2 मिमी, कंटूर सहिष्णुता: +/- 0.1 मिमी |
| सॉकेट चमार | कोण: 30 ° / 45 ° / 60 ° गहराई: 1 ~ 3 मिमी |
| वि कट | कोण: 30 ° / 45 ° / 60 ° गहराई: 1/3 की बोर्ड मोटाई, न्यूनतम ऐनीज़: 80 * 80 मिमी |
| ऑन-ऑफ टेस्ट | अधिकतम परीक्षण क्षेत्र: 400 * 1,200 मिमी |
| अधिकतम परीक्षण बिंदु: 12,000 अंक | |
| अधिकतम परीक्षण वोल्टेज: 300 वी | |
| अधिकतम इन्सुलेशन प्रतिरोध: 100 mΩ | |
| प्रतिबाधा नियंत्रण सहिष्णुता | ± 10% |
| मिलाप धीरज | 85 ℃ ~ 105 ℃ / 280 ℃ ~ 360 ℃ |
विनिर्माण उपकरण - कठोर पीसीबी
उत्पाद अनुप्रयोग
उत्पाद शो - कठोर पीसीबी
उत्पाद दिखाना - एफपीसी
उत्पाद शो - पीसीबी असेंबली
