| ब्रांड नाम: | KAZ |
| मॉडल संख्या: | पीसीबी-बी-002 |
| एमओक्यू: | 1 |
| कीमत: | 0.1-3usd/pc |
| भुगतान की शर्तें: | पेपैल, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 10000-20000 वर्ग मीटर |
बहुस्तरीय पक्षीय मुद्रित सर्किट बोर्ड, कठोर लचीला सर्किट पीसीबीए बोर्ड मानक FR-4, इलेक्ट्रॉनिक मुद्रित सर्किट बोर्ड
भुना हुआ विवरण
हमारी पीसीबी प्रौद्योगिकी क्षमता में 1 से 50 परतें, न्यूनतम डिल छेद का आकार 0.1 मिमी, न्यूनतम ट्रैक/लाइन का आकार 0.075 मिमी, OSP, HAL, HASL, ENIG, गोल्ड फिंगर और अधिक की सतह उपचार शामिल हैं।हम अपनी उत्पादन क्षमता को 10 तक बढ़ा सकते हैं,डबल साइड के लिए 000-20,000 वर्ग मीटर/महीने और मल्टीलेयर के लिए 8,000-12,000 वर्ग मीटर/महीने।
हमारे पास 300 से अधिक कर्मचारी और 8,000 वर्ग मीटर का भवन क्षेत्र है। हमारे उत्पादों में सामान्य टीजी एफआर 4, उच्च टीजी एफआर 4, पीटीएफई, रोजर्स, कम डीके / डीएफ, एफपीसी, कठोर-लचीला पीसीबी और एल्यूमीनियम, कॉपर बेस पीसीबी, आदि शामिल हैं।एसएमटी सहित असेंबली सेवा, डीआईपी छह असेंबली लाइनों के साथ।
निर्माता क्षमताः
| क्षमता | डबल साइडः 12000 वर्ग मीटर / माह बहुस्तरीयः 8000 वर्ग मीटर / माह |
| न्यूनतम रेखा चौड़ाई/अंतर | 4/4 मिली (1 मिली = 0.0254 मिमी) |
| बोर्ड की मोटाई | 0.3~4.0 मिमी |
| परतें | 1 से 20 परतें |
| सामग्री | एफआर-4, एल्यूमीनियम, पीआई |
| तांबे की मोटाई | 0.5~4 औंस |
| सामग्री Tg | Tg140~Tg170 |
| पीसीबी का अधिकतम आकार | 600*1200 मिमी |
| मिन छेद का आकार | 0.2 मिमी (+/- 0.025) |
| सतह उपचार | HASL, ENIG, OSP |
विस्तृत विनिर्देश
| परतों की संख्या | एकल पक्षीय, दोतरफा और बहुपरत 50 परतों तक। |
| आधार सामग्री | FR-4, उच्च Tg FR-4, एल्यूमीनियम आधार, तांबा आधार, CEM-1, CEM-3 और इसी तरह |
| बोर्ड की मोटाई | 0.6-3 मिमी या उससे पतला |
| तांबे की मोटाई | 0.5-6 औंस या उससे अधिक मोटी |
| सतह उपचार | एचएएसएल, इमर्शन गोल्ड (ENIG), इमर्शन सिल्वर, इमर्शन टिन, प्लेटिंग गोल्ड और गोल्ड फिंगर। |
| बेचा हुआ मुखौटा | हरा, नीला, काला, मैट ग्रीन, सफेद और लाल |
| सिल्कस्क्रीन | काला और सफेद |
KAZ सर्किट आपके लिए क्या कर सकता हैः
पीसीबी/पीसीबीए का पूर्ण उद्धरण प्राप्त करने के लिए, कृपया नीचे दी गई जानकारी प्रदान करें:
इलेक्ट्रॉनिक प्रिंटेड सर्किट बोर्ड (पीसीबी)विनिर्माण प्रक्रियाएं:
पीसीबी सामग्री का चयनः
सामान्य आधार सामग्री में FR-4 (ग्लास फाइबर), पॉलीमाइड और सिरेमिक शामिल हैं
डायलेक्ट्रिक निरंतर, थर्मल प्रदर्शन और लचीलापन जैसे गुणों पर विचार करें
उच्च आवृत्ति, उच्च शक्ति या लचीले पीसीबी के लिए उपलब्ध विशेष सामग्री
तांबे की मोटाई और परतों की संख्याः
आम तांबे की पन्नी मोटाई 1 औंस से 4 औंस (35μm से 140μm) तक होती है
एकल पक्षीय, द्विपक्षीय और बहुस्तरीय पीसीबी उपलब्ध
अतिरिक्त तांबे की परतें बिजली वितरण, गर्मी अपव्यय और संकेत अखंडता में सुधार करती हैं
सतह उपचार:
एचएएसएल (हॉट एयर सोल्डर लेवलिंग) - सस्ती, लेकिन सतह समतल नहीं हो सकती है
एनआईजी (इलेक्ट्रोलेस निकेल इमर्शन गोल्ड) ️ उत्कृष्ट मिलाप क्षमता और संक्षारण प्रतिरोध प्रदान करता है
विसर्जन चांदी - सीसा मुक्त मिलाप के लिए लागत प्रभावी
इसके अतिरिक्त विकल्पों में एनईपीआईजी, ओएसपी और प्रत्यक्ष गोल्ड प्लेटिंग शामिल हैं।
उन्नत पीसीबी प्रौद्योगिकीः
उच्च घनत्व इंटरकनेक्ट के लिए अंधे और दफन मार्ग
अल्ट्रा-फाइन पिच और लघुकरण के लिए माइक्रोविया प्रौद्योगिकी
लचीलापन की आवश्यकता वाले अनुप्रयोगों के लिए कठोर-लचीला पीसीबी
नियंत्रित प्रतिबाधा पीसी के साथ उच्च आवृत्तियों और उच्च गति
पीसीबी विनिर्माण प्रौद्योगिकीः
घटाव प्रक्रिया (सबसे आम) - अवांछित तांबे को दूर करना
अतिरिक्त प्रक्रिया - आधार सामग्री पर तांबे के निशान बनाने के लिए
अर्ध-संयोजक प्रक्रिया - घटाव और योजक प्रौद्योगिकियों का संयोजन
निर्माता के लिए डिजाइन (डीएफएम):
विश्वसनीय विनिर्माण के लिए पीसीबी डिजाइन दिशानिर्देशों का पालन
विचारों में आकार और घटक स्थान के माध्यम से निशान चौड़ाई/अंतर शामिल हैं
डिजाइनरों और निर्माताओं के बीच घनिष्ठ सहयोग आवश्यक है
QA और परीक्षण:
विद्युत परीक्षण (जैसे, ऑनलाइन परीक्षण, कार्यात्मक परीक्षण)
यांत्रिक परीक्षण (उदाहरण के लिए, झुकने, झटका, कंपन)
पर्यावरणीय परीक्षण (उदाहरण के लिए, तापमान, आर्द्रता, थर्मल चक्र)

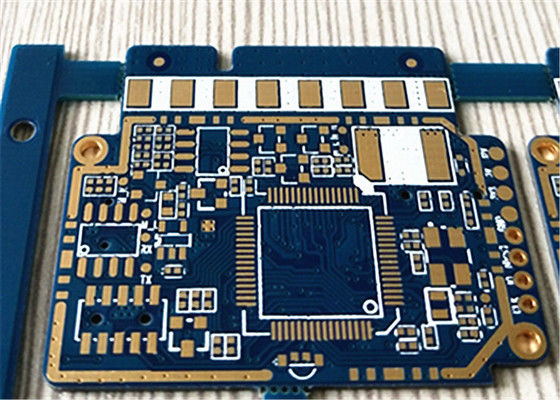

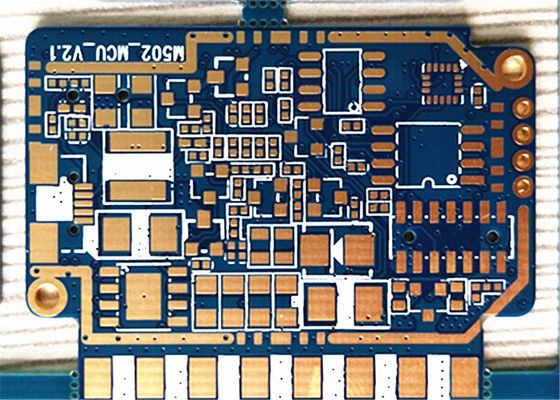

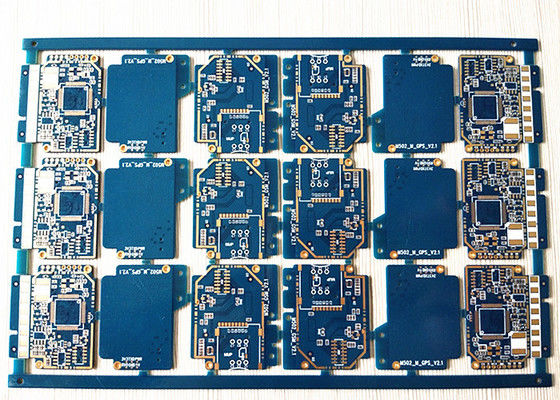

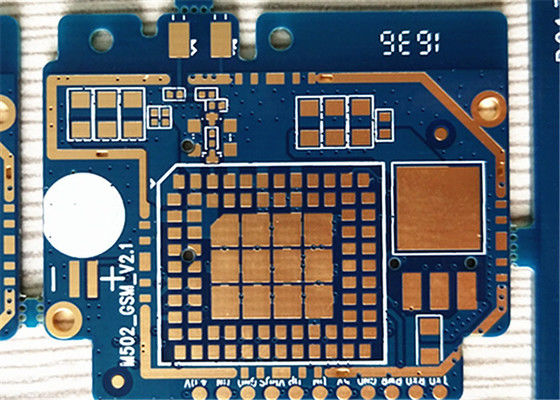

3.अधिक तस्वीरें
