| ब्रांड नाम: | KAZpcb |
| मॉडल संख्या: | एमपीसीबी-बी-001 |
| एमओक्यू: | 1 |
| कीमत: | 0.1-3USD/pc |
| भुगतान की शर्तें: | पेपैल, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 10000-20000 वर्ग मीटर |

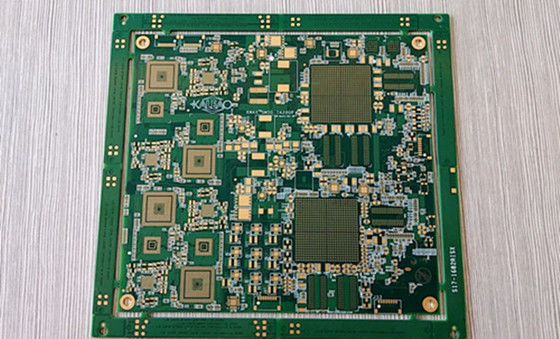

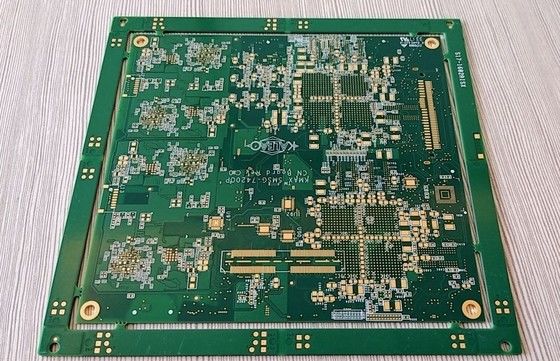

बहुपरत FR4 ग्रीन सोल्डरमास्क इमर्शन गोल्ड हाई प्रेसिजन प्रिंटेड सर्किट बोर्ड पीसीबी
संक्षिप्त परिचय
शेन्ज़ेन KAZ सर्किट कं, लिमिटेड, मुख्य रूप से पीसीबी और पीसीबीए पर 10 से अधिक वर्षों के लिए ध्यान केंद्रित, उच्च परिशुद्धता एकल पक्षीय, दो तरफा,बहुस्तरीय मुद्रित सर्किट बोर्ड और धातु सब्सट्रेट सर्किट बोर्ड उत्पादन के साथ समृद्ध अनुभव उत्पादन टीम और समय पर वितरण, और ISO9001, SGS, ROHS, USA UL और TS16949 प्रमाणन को अनुमोदित किया है।
हमारी कंपनी के उत्पाद आपके द्वारा प्रदान किए गए GERBER और BOM के आधार पर कस्टम-मेड हैं।
KAZ सर्किट आपके लिए क्या कर सकता हैः
पीसीबी/पीसीबीए का पूर्ण उद्धरण प्राप्त करने के लिए, कृपया नीचे दी गई जानकारी प्रदान करें:
विस्तृत विनिर्देश
| बोर्ड सामग्री | FR-4 |
| सतह उपचार | विसर्जन सोना/0.05-0.1um |
| बोर्ड की मोटाई | 1.6 मिमी |
| तांबे की मोटाई | 1 औंस |
| सिल्कस्क्रीन | सफेद/काला |
| सोल्डरमास्क | हरा/नीला/काला |
निर्माता क्षमताः
| क्षमता | डबल साइडः 12000 वर्ग मीटर / माह बहुस्तरीयः 8000 वर्ग मीटर / माह |
| न्यूनतम रेखा चौड़ाई/अंतर | 4/4 मिली (1 मिली = 0.0254 मिमी) |
| बोर्ड की मोटाई | 0.3~4.0 मिमी |
| परतें | 1 से 20 परतें |
| सामग्री | एफआर-4, एल्यूमीनियम, पीआई |
| तांबे की मोटाई | 0.5~4 औंस |
| सामग्री Tg | Tg140~Tg170 |
| पीसीबी का अधिकतम आकार | 600*1200 मिमी |
| मिन छेद का आकार | 0.2 मिमी (+/- 0.025) |
| सतह उपचार | HASL, ENIG, OSP |
बहुस्तरीय पीसीबी
बहुस्तरीय पीसीबीएक प्रिंटेड सर्किट बोर्ड है जो तांबे की पन्नी की दो से अधिक परतों से बना है। इसमें एक आंतरिक तांबे की पन्नी, एक इन्सुलेटिंग सब्सट्रेट और एक बाहरी तांबे की पन्नी होती है,और परतों के बीच इंटरकनेक्शन ड्रिलिंग और तांबे की चढ़ाई द्वारा प्राप्त किया जाता हैएकल-परत या दो-परत पीसीबी की तुलना में,बहुस्तरीय पीसीबीउच्च वायरिंग घनत्व और जटिल सर्किट डिजाइन प्राप्त कर सकते हैं।
बहुपरत पीसीबी के फायदे:
उच्च वायरिंग घनत्व और जटिल सर्किट डिजाइन क्षमताएं
बेहतर विद्युत चुम्बकीय संगतता और संकेत अखंडता
संक्षिप्त सिग्नल संचरण मार्ग, बेहतर सर्किट प्रदर्शन
उच्च विश्वसनीयता और यांत्रिक शक्ति
अधिक लचीला बिजली और ग्राउंड वितरण
बहु-परत पीसीबी की संरचनाः
आंतरिक तांबे की पन्नी: प्रवाहकीय परत और वायरिंग प्रदान करती है
अछूता सब्सट्रेट (FR-4, उच्च आवृत्ति कम हानि वाले डाईलेक्ट्रिक, आदि): प्रत्येक तांबे की पन्नी परत को अलग करता है और समर्थन करता है
बाह्य तांबे की पन्नीः सतह वायरिंग और इंटरफ़ेस प्रदान करता है
छिद्रित धातुकरणः परतों के बीच विद्युत कनेक्शन का एहसास करता है
सतह उपचार: HASL, ENIG, OSP और अन्य सतह उपचार प्रक्रियाएं
बहु-परत पीसीबी के डिजाइन और निर्माण:
सर्किट डिजाइनः सिग्नल अखंडता, शक्ति/भूमि अखंडता डिजाइनबहुस्तरीय बोर्ड
लेआउट और वायरिंगः उचित स्तर आवंटन और रूटिंग अनुकूलन
प्रक्रिया डिजाइनः एपर्चर का आकार, परतों का अंतर, तांबे की पन्नी की मोटाई आदि।
विनिर्माण प्रक्रियाः लेमिनेशन, ड्रिलिंग, कॉपर प्लेटिंग, एटिंग, सतह उपचार आदि।

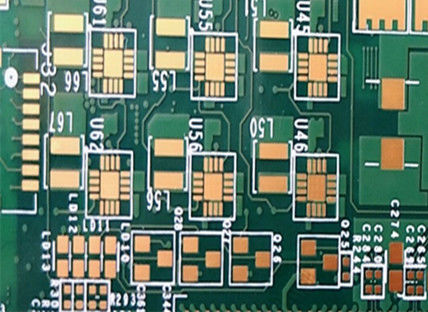

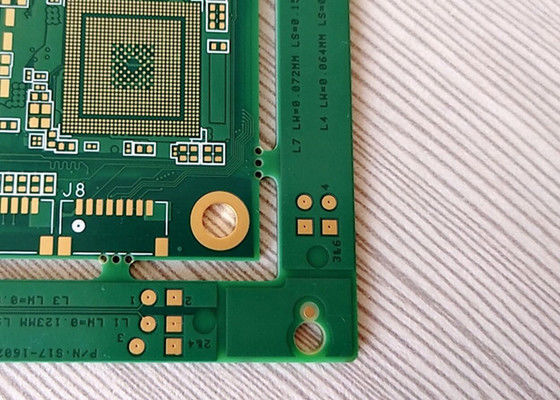

अधिक तस्वीरें
