| ब्रांड नाम: | KAZ Circuit |
| मॉडल संख्या: | पीसीबीए-बी-017 |
| एमओक्यू: | 1 pc |
| कीमत: | USD/pc |
| भुगतान की शर्तें: | T/T, Western Union, Paypal |
| आपूर्ति करने की क्षमता: | 20,000 Square Meters / Month |
औद्योगिक नियंत्रण बोर्ड एसएमटी पीसीबी असेंबली पीसीबीए औद्योगिक नियंत्रण परीक्षण के लिए मुख्य बोर्ड
विस्तृत विनिर्देश:
| परतें | 6 |
| सामग्री | FR-4 |
| बोर्ड की मोटाई | 1.6 मिमी |
| तांबे की मोटाई | 1 औंस |
| सतह उपचार | एनआईजी इमर्शन गोल्ड |
| बेचा गयामास्क और सिल्कस्क्रीन | हरा और सफेद |
| गुणवत्ता मानक | आईपीसी वर्ग 2, 100% ई-परीक्षण |
| प्रमाणपत्र | TS16949, ISO9001, UL, RoHS |
KAZ सर्किट आपके लिए क्या कर सकता हैः
पीसीबी/पीसीबीए का पूर्ण उद्धरण प्राप्त करने के लिए, कृपया नीचे दी गई जानकारी प्रदान करें:
कंपनी की जानकारी:
KAZ सर्किट 2007 के बाद से चीन से एक पेशेवर पीसीबी निर्माता है, हमारे ग्राहकों के लिए पीसीबी असेंबली सेवा भी प्रदान करता है। अब लगभग 300 कर्मचारियों के साथ। ISO9001, TS16949, UL, RoHS के साथ प्रमाणित।हम आपको सबसे तेज़ वितरण समय के भीतर कारखाने निर्देशित मूल्य के साथ गुणवत्ता वाले उत्पाद प्रदान करने के लिए आश्वस्त हैं!
निर्माता क्षमताः
| क्षमता | डबल साइडः 12000 वर्ग मीटर / माह बहुस्तरीयः 8000 वर्ग मीटर / माह |
| न्यूनतम रेखा चौड़ाई/अंतर | 4/4 मिली (1 मिली = 0.0254 मिमी) |
| बोर्ड की मोटाई | 0.3~4.0 मिमी |
| परतें | 1 से 20 परतें |
| सामग्री | एफआर-4, एल्यूमीनियम, पीआई |
| तांबे की मोटाई | 0.5~4 औंस |
| सामग्री Tg | Tg140~Tg170 |
| पीसीबी का अधिकतम आकार | 600*1200 मिमी |
| मिन छेद का आकार | 0.2 मिमी (+/- 0.025) |
| सतह उपचार | HASL, ENIG, OSP |
एसएमटी क्षमता
प्रमाणपत्र:
ISO9001 / ISO14001 / ISO45001 (सैन्य) / TS16949 (ऑटोमोटिव) / RoHS / UL
औद्योगिक नियंत्रण पैनल की असेंबली प्रक्रिया
पीसीबी डिजाइन और विनिर्माण:
पीसीबी डिजाइन इंजीनियरों के साथ काम करने के लिए योजनाओं और लेआउट बनाने के लिएऔद्योगिक नियंत्रण बोर्ड.
यह सुनिश्चित करें कि डिजाइन औद्योगिक अनुप्रयोगों के लिए उद्योग मानकों और नियामक आवश्यकताओं के अनुरूप हैं।
मजबूत बिजली आपूर्ति, शोर प्रतिरोधी सिग्नल कंडीशनिंग और ऑनबोर्ड डायग्नोस्टिक्स जैसी सुविधाओं के साथ संयुक्त।
अपनी डिजाइन फाइलें एक पेशेवर पीसीबी निर्माता को भेजें जो उच्च गुणवत्ता वाले, औद्योगिक ग्रेड सर्किट बोर्ड का उत्पादन करने में सक्षम है।
घटक चयन और खरीद:
विश्वसनीयता, दीर्घायु और उच्च तापमान/पर्यावरण प्रतिरोध के लिए जाने जाने वाले औद्योगिक-ग्रेड घटकों का चयन करें।
प्रामाणिकता और ट्रेसेबिलिटी सुनिश्चित करने के लिए अधिकृत वितरकों या सीधे निर्माता से घटक प्राप्त करें।
भाग संख्याओं, आपूर्तिकर्ताओं और वितरण समय के साथ सामग्री का एक व्यापक बिल (बीओएम) बनाए रखें।
स्वचालित पीसीबी असेंबलीः
उच्च परिशुद्धता वाले घटकों के प्लेसमेंट के लिए अत्याधुनिक सतह माउंट तकनीक (एसएमटी) असेंबली उपकरण का उपयोग करें।
स्टैंसिल प्रिंटिंग प्रक्रिया या स्वचालित डिस्पेंसर का उपयोग करके पीसीबी पर सॉल्डर पेस्ट लगाएं।
मजबूत मिलाप जोड़ों को बनाने के लिए नियंत्रित सीसा मुक्त वातावरण में रिफ्लो सोल्डरिंग का प्रयोग करें।
यदि आवश्यक हो, तो स्वचालित सम्मिलन और मिलाप मशीनों का उपयोग करके छेद के माध्यम से घटकों को एकीकृत करें।
पेशेवर असेंबली प्रक्रियाः
की विश्वसनीयता और प्रदर्शन को बढ़ाने के लिए अन्य विधानसभा चरणों को शामिल करेंऔद्योगिक नियंत्रण बोर्ड, जैसे:
पर्यावरण संरक्षण के लिए अनुरूप कोटिंग या पॉटिंग
हीट सिंक या थर्मल प्रबंधन घटक की स्थापना
बाड़े के एकीकरण या पैनल की स्थापना के लिए प्रावधान
व्यापक परीक्षण और गुणवत्ता आश्वासनः
विद्युत, कार्यात्मक और पर्यावरणीय परीक्षण सहित व्यापक परीक्षण करनाः
निरंतरता और प्रतिरोध जांच
पावर-ऑन और नैदानिक परीक्षण
तापमान, आर्द्रता और कंपन परीक्षण
उम्र बढ़ने या त्वरित जीवन परीक्षण
पूरी असेंबली प्रक्रिया के दौरान सख्त गुणवत्ता नियंत्रण उपायों को लागू किया जाता है।
सभी परीक्षण परिणामों का दस्तावेजीकरण करें और गुणवत्ता का विस्तृत रिकॉर्ड रखें।
मजबूत पैकेजिंग और शिपिंगः
पैकऔद्योगिक नियंत्रण बोर्डसुरक्षात्मक घेरों या शिपिंग कंटेनरों में।
यह सुनिश्चित करना कि पैकेजिंग औद्योगिक वातावरण की मांगों जैसे झटके, कंपन और नमी का सामना कर सके।
आवश्यक दस्तावेज, जिसमें विधानसभा के निर्देश, योजनाएं और परीक्षण रिपोर्ट शामिल हैं।
औद्योगिक नियंत्रण कक्षों के संयोजन के लिए मुख्य विचारः
उद्योग मानकों (जैसे आईईसी, यूएल, सीई) और नियामक आवश्यकताओं को पूरा करें
विस्तारित तापमान और पर्यावरण रेटिंग के साथ घटकों का चयन करें
विश्वसनीय दीर्घकालिक संचालन सुनिश्चित करने के लिए किए गए व्यापक परीक्षण और गुणवत्ता आश्वासन
औद्योगिक अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए मजबूत विधानसभा प्रक्रिया
रखरखाव, सेवा और समर्थन की अनुरेखण और प्रलेखन
दऔद्योगिक नियंत्रण बोर्डअसेंबली प्रक्रिया विश्वसनीयता, स्थायित्व और सख्त गुणवत्ता नियंत्रण पर जोर देती है ताकि यह सुनिश्चित हो सके कि सर्किट बोर्ड चुनौतीपूर्ण औद्योगिक वातावरण में प्रभावी ढंग से काम कर सके।

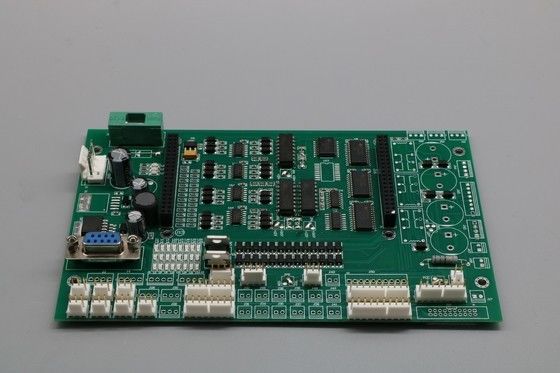

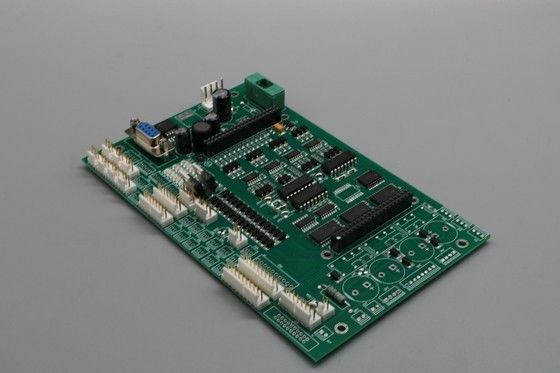

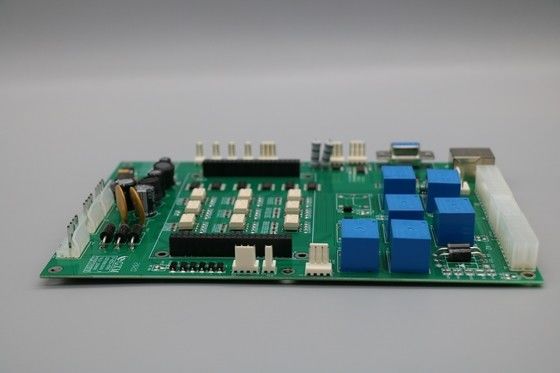

इस की तस्वीरें औद्योगिक नियंत्रण परीक्षण मुख्य बोर्ड के लिए एसएमटी पीसीबी विधानसभा
