| ब्रांड नाम: | KAZ |
| मॉडल संख्या: | पीसीबी-बी-369424 |
| एमओक्यू: | 1 |
| कीमत: | 200 |
| आपूर्ति करने की क्षमता: | 20000 वर्ग मीटर / माह |
मल्टीलेयर पीसीबी सर्किट बोर्ड 4 लेयर FR-4 Tg150 1.0mm ENIG 1U" पीसीबी असेंबली सेवा
यह 4 परतों वाला FR-4 Tg150 1.0 मिमी 1/H/H/1 औंस तांबा ENIG 1u" बहुपरत पीसीबी सर्किट बोर्ड है, विस्तृत विनिर्देश नीचे दिए गए हैं, आईपीसी क्लास 2 गुणवत्ता मानक के साथ, पैनल का आकार 112.5*202 मिमी है।
उत्पादन क्षमता - कठोर पीसीबी
| पद | उत्पादन क्षमता |
| उत्पादों का प्रकार | एकल पक्षीय, दोतरफा और बहुपरत |
| अधिकतम बोर्ड आकार | एकल और डबल पक्षीयः 600*1500 मिमी |
| बहुपरत: 600*1,200 मिमी | |
| सतह खत्म | HASL, ENIG, OSP, इमर्शन सिल्वर, गोल्डन फिंगर आदि |
| परतें | 1~20 |
| बोड मोटाई | 0.4~4.0 मिमी |
| आधार तांबा | 18um ((1/2oz), 35um (1oz), 70um (2oz), 105um (3oz), 150um (4oz), 300um (8oz) |
| बोर्ड सामग्री | FR-4, एल्यूमीनियम आधार, पॉलीमाइड, तांबा आधार, सिरेमिक आधार |
| ड्रिलिंग होल का न्यूनतम आकार | 0.1 मिमी |
| न्यूनतम रेखा चौड़ाई और स्थान | 0.075 मिमी |
| सोने की चादर | निकेल कोटिंग मोटाई 2.5 ~ 5um, सोने की मोटाई 0.05 ~ 0.1um |
| टिन छिड़काव | टिन मोटाई 2.5 ~ 5um |
| मिलिंग स्पेस | तार और किनारेः 0.15 मिमी, छेद और किनारेः 0.2 मिमी, समोच्च सहिष्णुताः +/- 0.1 मिमी |
| सॉकेट चाम्फर | कोणः 30°/45°/60° गहराईः 1~3mm |
| वी-कट | कोणः 30°/45°/60° गहराईः बोर्ड की मोटाई का 1/3 न्यूनतम आकारः 80*80 मिमी |
| चालू-बंद परीक्षण | अधिकतम परीक्षण क्षेत्रः 400*1,200 मिमी |
| अधिकतम परीक्षण बिंदुः 12,000 अंक | |
| अधिकतम परीक्षण वोल्टेजः 300V | |
| अधिकतम इन्सुलेशन प्रतिरोधः 100mΩ | |
| प्रतिबाधा नियंत्रण सहिष्णुता | ± 10% |
| सोल्डरिंग धीरज | 85°C~105°C / 280°C~360°C |
पीसीबी आकारः 112.5*202 मिमी / 25 UP
आईपीसी वर्ग 2 गुणवत्ता मानक।
KAZ सर्किट आपके लिए क्या कर सकता हैः
पीसीबी/पीसीबीए का पूर्ण उद्धरण प्राप्त करने के लिए, कृपया नीचे दी गई जानकारी प्रदान करें:
कंपनी की जानकारी:
KAZ सर्किट 2007 के बाद से चीन से एक पेशेवर पीसीबी निर्माता है, हमारे ग्राहकों के लिए पीसीबी असेंबली सेवा भी प्रदान करता है। अब लगभग 300 कर्मचारियों के साथ। ISO9001, TS16949, UL, RoHS के साथ प्रमाणित।हम आपको सबसे तेज़ वितरण समय के भीतर कारखाने निर्देशित मूल्य के साथ गुणवत्ता वाले उत्पाद प्रदान करने के लिए आश्वस्त हैं!
निर्माता क्षमताः
| क्षमता | डबल साइडः 12000 वर्ग मीटर / माह बहुस्तरीयः 8000 वर्ग मीटर / माह |
| न्यूनतम रेखा चौड़ाई/अंतर | 4/4 मिली (1 मिली = 0.0254 मिमी) |
| बोर्ड की मोटाई | 0.3~4.0 मिमी |
| परतें | 1 से 20 परतें |
| सामग्री | एफआर-4, एल्यूमीनियम, पीआई |
| तांबे की मोटाई | 0.5~4 औंस |
| सामग्री Tg | Tg140~Tg170 |
| पीसीबी का अधिकतम आकार | 600*1200 मिमी |
| मिन छेद का आकार | 0.2 मिमी (+/- 0.025) |
| सतह उपचार | HASL, ENIG, OSP |
बहुस्तरीय पीसीबीएक प्रिंटेड सर्किट बोर्ड है जो तांबे की पन्नी की दो से अधिक परतों से बना है। इसमें एक आंतरिक तांबे की पन्नी, एक इन्सुलेटिंग सब्सट्रेट और एक बाहरी तांबे की पन्नी होती है,और परतों के बीच इंटरकनेक्शन ड्रिलिंग और तांबे की चढ़ाई द्वारा प्राप्त किया जाता हैएकल-परत या दो-परत पीसीबी की तुलना में,बहुस्तरीय पीसीबीउच्च वायरिंग घनत्व और जटिल सर्किट डिजाइन प्राप्त कर सकते हैं।
बहुपरत पीसीबी के फायदे:
उच्च वायरिंग घनत्व और जटिल सर्किट डिजाइन क्षमताएं
बेहतर विद्युत चुम्बकीय संगतता और संकेत अखंडता
संक्षिप्त सिग्नल संचरण मार्ग, बेहतर सर्किट प्रदर्शन
उच्च विश्वसनीयता और यांत्रिक शक्ति
अधिक लचीला बिजली और ग्राउंड वितरण
बहुस्तरीय पीसीबी की संरचना:
आंतरिक तांबे की पन्नी: प्रवाहकीय परत और वायरिंग प्रदान करती है
अछूता सब्सट्रेट (FR-4, उच्च आवृत्ति कम हानि वाले डाईलेक्ट्रिक, आदि): प्रत्येक तांबे की पन्नी परत को अलग करता है और समर्थन करता है
बाह्य तांबे की पन्नीः सतह वायरिंग और इंटरफ़ेस प्रदान करता है
छिद्रित धातुकरणः परतों के बीच विद्युत कनेक्शन का एहसास करता है
सतह उपचार: HASL, ENIG, OSP और अन्य सतह उपचार प्रक्रियाएं
बहु-परत पीसीबी के डिजाइन और निर्माण:
सर्किट डिजाइनः सिग्नल अखंडता, शक्ति/भूमि अखंडता डिजाइनबहुस्तरीय बोर्ड
लेआउट और वायरिंगः उचित स्तर आवंटन और रूटिंग अनुकूलन
प्रक्रिया डिजाइनः एपर्चर का आकार, परतों का अंतर, तांबे की पन्नी की मोटाई आदि।
विनिर्माण प्रक्रियाः लेमिनेशन, ड्रिलिंग, कॉपर प्लेटिंग, एटिंग, सतह उपचार आदि।

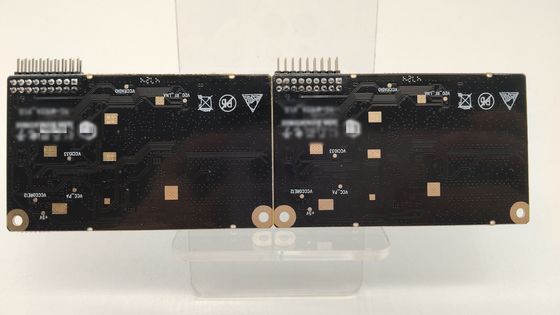

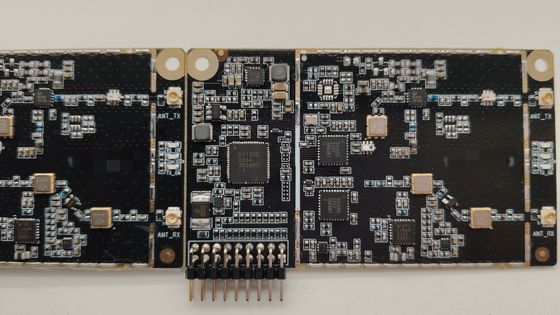

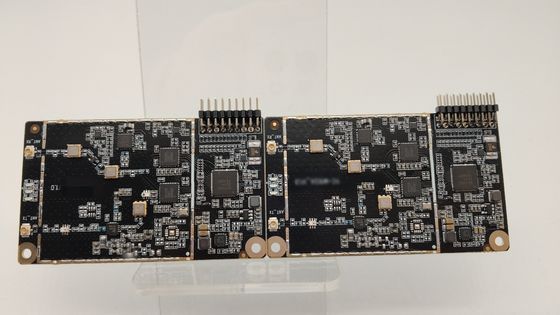

इस 4 परतों FR-4 Tg150 1.0mm 1/H/H/1 औंस तांबा ENIG 1u" बहुपरत पीसीबी के लिए अधिक फोटो
