| ब्रांड नाम: | KAZ |
| मॉडल संख्या: | काजा-बी-008 |
| एमओक्यू: | 1 इकाई |
| कीमत: | 0.1-20 USD / Unit |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन, मनीग्राम, एल / सी, डी / ए |
| आपूर्ति करने की क्षमता: | 2000 एम 2 / महीना |
एल्यूमीनियम प्रिंटेड सर्किट बोर्ड& एल्यूमीनियम पीसीबी& ENIG सतह उपचार& डबल साइड पीसीबी& सिंगल साइड पीसीबी
की विशेषताएंसीएम-1 94वी0 पीसीबी
1एक स्टॉप OEM सेवा, चीन के शेन्ज़ेन में निर्मित
2. ग्राहक से Gerber फ़ाइल और BOM सूची द्वारा निर्मित
3. FR4 सामग्री, 94V0 मानक को पूरा करती है
4. एसएमटी, डीआईपी प्रौद्योगिकी समर्थन
5. सीसा मुक्त एचएएसएल, पर्यावरण संरक्षण
6यूएल, सीई, आरओएचएस अनुरूप
7डीएचएल, यूपीएस, टीएनटी, ईएमएस या ग्राहक की आवश्यकता द्वारा शिपिंग
सी का विनिर्देशem-1 94v0 पीसीबी
| एसएमटी | स्थिति की सटीकता:20 um |
| घटकों का आकारः0.4×0.2 मिमी ((01005) ¥130×79 मिमी, फ्लिप-चिप, क्यूएफपी, बीजीए, पीओपी | |
| अधिकतम घटक ऊंचाईः:25 मिमी | |
| पीसीबी का अधिकतम आकार:680×500 मिमी | |
| पीसीबी का न्यूनतम आकारः कोई सीमा नहीं | |
| पीसीबी मोटाईः0.3 से 6 मिमी | |
| पीसीबी वजन:3 किलो | |
| वेव-सोल्डर | पीसीबी की अधिकतम चौड़ाई:450 मिमी |
| पीसीबी की न्यूनतम चौड़ाईः कोई सीमा नहीं | |
| घटक की ऊंचाईः शीर्ष 120 मिमी/बोट 15 मिमी | |
| स्वेट-सोल्डर | धातु प्रकारः भाग, संपूर्ण, इनले, साइडस्टॉप |
| धातु सामग्री: तांबा, एल्यूमीनियम | |
| सतह खत्मःप्लेटिंग Au,प्लेटिंग स्लिवर,प्लेटिंग Sn | |
| वायु मूत्राशय की दर: 20% से कम | |
| प्रेस-फिट | प्रेस रेंजः0-50KN |
| पीसीबी का अधिकतम आकारः800X600 मिमी | |
| परीक्षण | आईसीटी,प्रूफ फ्लाइंग,बर्न-इन,फंक्शन टेस्ट,तापमान चक्र |
औद्योगिक नियंत्रण पैनल की असेंबली प्रक्रिया
पीसीबी डिजाइन और विनिर्माण:
पीसीबी डिजाइन इंजीनियरों के साथ काम करने के लिए योजनाओं और लेआउट बनाने के लिएऔद्योगिक नियंत्रण बोर्ड.
यह सुनिश्चित करें कि डिजाइन औद्योगिक अनुप्रयोगों के लिए उद्योग मानकों और नियामक आवश्यकताओं के अनुरूप हैं।
मजबूत बिजली आपूर्ति, शोर प्रतिरोधी सिग्नल कंडीशनिंग और ऑनबोर्ड डायग्नोस्टिक्स जैसी सुविधाओं के साथ संयुक्त।
अपनी डिजाइन फाइलें एक पेशेवर पीसीबी निर्माता को भेजें जो उच्च गुणवत्ता वाले, औद्योगिक ग्रेड सर्किट बोर्ड का उत्पादन करने में सक्षम है।
घटक चयन और खरीद:
विश्वसनीयता, दीर्घायु और उच्च तापमान/पर्यावरण प्रतिरोध के लिए जाने जाने वाले औद्योगिक-ग्रेड घटकों का चयन करें।
प्रामाणिकता और ट्रेसेबिलिटी सुनिश्चित करने के लिए अधिकृत वितरकों या सीधे निर्माता से घटक प्राप्त करें।
भाग संख्याओं, आपूर्तिकर्ताओं और वितरण समय के साथ सामग्री का एक व्यापक बिल (बीओएम) बनाए रखें।
स्वचालित पीसीबी असेंबलीः
उच्च परिशुद्धता वाले घटकों के प्लेसमेंट के लिए अत्याधुनिक सतह माउंट तकनीक (एसएमटी) असेंबली उपकरण का उपयोग करें।
स्टैंसिल प्रिंटिंग प्रक्रिया या स्वचालित डिस्पेंसर का उपयोग करके पीसीबी पर सॉल्डर पेस्ट लगाएं।
मजबूत मिलाप जोड़ों को बनाने के लिए नियंत्रित सीसा मुक्त वातावरण में रिफ्लो सोल्डरिंग का प्रयोग करें।
यदि आवश्यक हो, तो स्वचालित सम्मिलन और मिलाप मशीनों का उपयोग करके छेद के माध्यम से घटकों को एकीकृत करें।
पेशेवर असेंबली प्रक्रियाः
की विश्वसनीयता और प्रदर्शन को बढ़ाने के लिए अन्य विधानसभा चरणों को शामिल करेंऔद्योगिक नियंत्रण बोर्ड, जैसे:
पर्यावरण संरक्षण के लिए अनुरूप कोटिंग या पॉटिंग
हीट सिंक या थर्मल प्रबंधन घटक की स्थापना
बाड़े के एकीकरण या पैनल की स्थापना के लिए प्रावधान
व्यापक परीक्षण और गुणवत्ता आश्वासनः
विद्युत, कार्यात्मक और पर्यावरणीय परीक्षण सहित व्यापक परीक्षण करनाः
निरंतरता और प्रतिरोध जांच
पावर-ऑन और नैदानिक परीक्षण
तापमान, आर्द्रता और कंपन परीक्षण
उम्र बढ़ने या त्वरित जीवन परीक्षण
पूरी असेंबली प्रक्रिया के दौरान सख्त गुणवत्ता नियंत्रण उपायों को लागू किया जाता है।
सभी परीक्षण परिणामों का दस्तावेजीकरण करें और गुणवत्ता का विस्तृत रिकॉर्ड रखें।
मजबूत पैकेजिंग और शिपिंगः
पैकऔद्योगिक नियंत्रण बोर्डसुरक्षात्मक घेरों या शिपिंग कंटेनरों में।
यह सुनिश्चित करना कि पैकेजिंग औद्योगिक वातावरण की मांगों जैसे झटके, कंपन और नमी का सामना कर सके।
आवश्यक दस्तावेज, जिसमें विधानसभा के निर्देश, योजनाएं और परीक्षण रिपोर्ट शामिल हैं।
औद्योगिक नियंत्रण कक्षों के संयोजन के लिए मुख्य विचारः
उद्योग मानकों (जैसे आईईसी, यूएल, सीई) और नियामक आवश्यकताओं को पूरा करें
विस्तारित तापमान और पर्यावरण रेटिंग के साथ घटकों का चयन करें
विश्वसनीय दीर्घकालिक संचालन सुनिश्चित करने के लिए किए गए व्यापक परीक्षण और गुणवत्ता आश्वासन
औद्योगिक अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए मजबूत विधानसभा प्रक्रिया
रखरखाव, सेवा और समर्थन की अनुरेखण और प्रलेखन

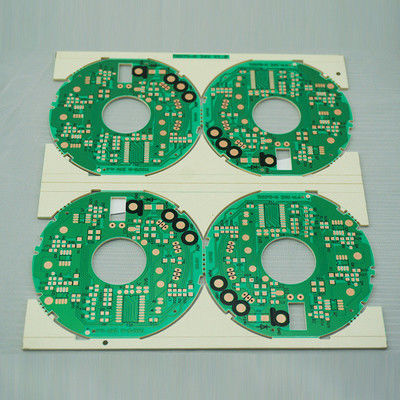

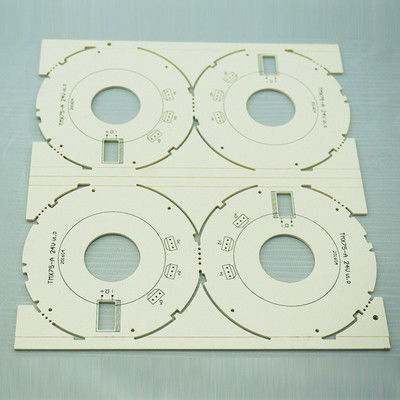

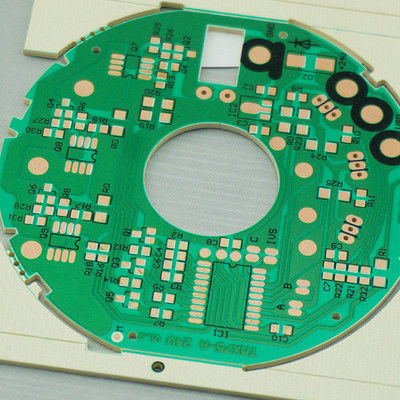

सीem-1 94v0 PCBचित्र
